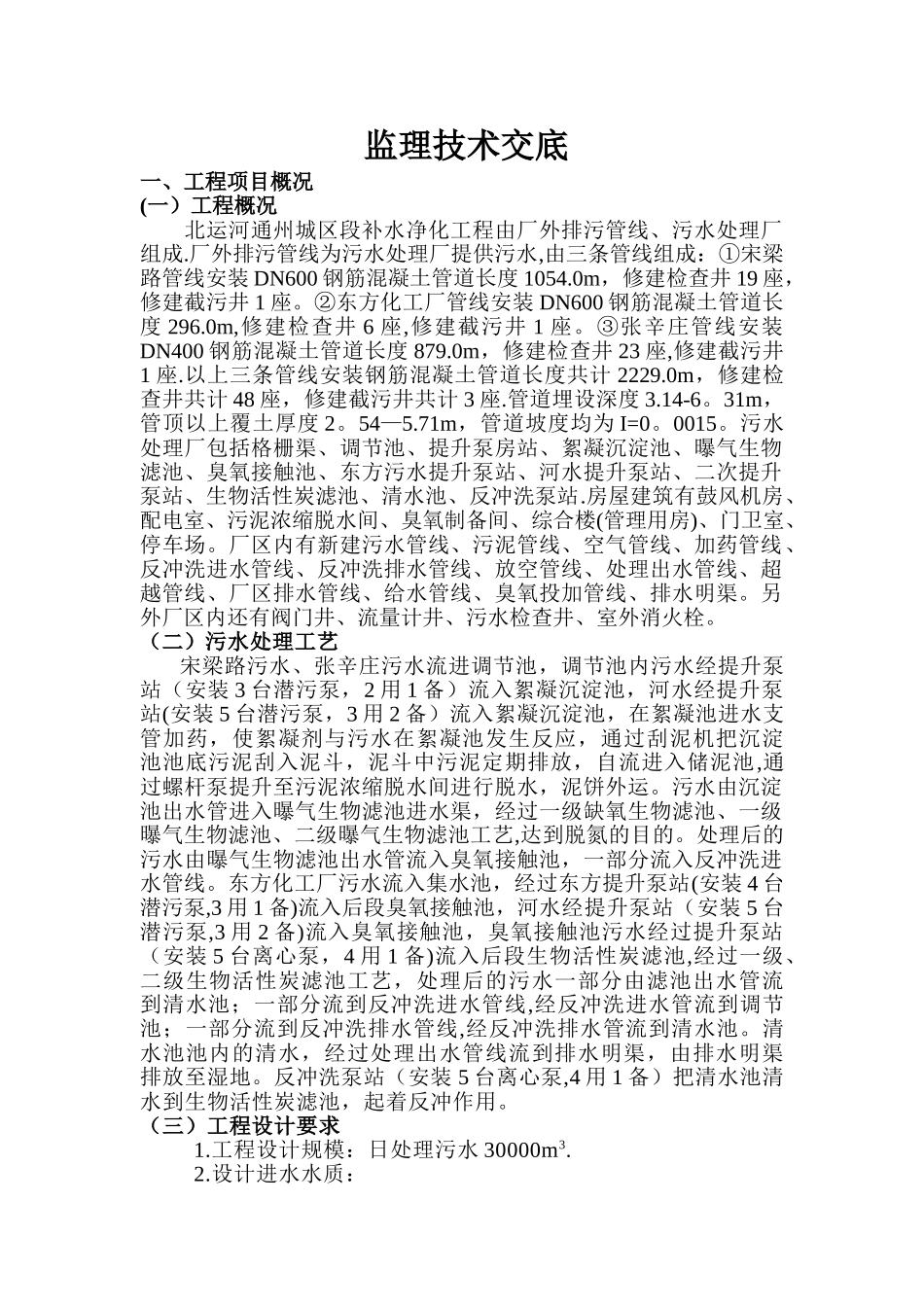

监理技术交底 一、工程项目概况(一）工程概况北运河通州城区段补水净化工程由厂外排污管线、污水处理厂组成.厂外排污管线为污水处理厂提供污水,由三条管线组成：①宋梁路管线安装 DN600 钢筋混凝土管道长度 1054.0m，修建检查井 19 座，修建截污井 1 座。②东方化工厂管线安装 DN600 钢筋混凝土管道长度 296.0m,修建检查井 6 座,修建截污井 1 座。③张辛庄管线安装DN400 钢筋混凝土管道长度 879.0m，修建检查井 23 座,修建截污井1 座.以上三条管线安装钢筋混凝土管道长度共计 2229.0m，修建检查井共计 48 座，修建截污井共计 3 座.管道埋设深度 3.14-6。31m，管顶以上覆土厚度 2。54—5.71m，管道坡度均为 I=0。0015。污水处理厂包括格栅渠、调节池、提升泵房站、絮凝沉淀池、曝气生物滤池、臭氧接触池、东方污水提升泵站、河水提升泵站、二次提升泵站、生物活性炭滤池、清水池、反冲洗泵站.房屋建筑有鼓风机房、配电室、污泥浓缩脱水间、臭氧制备间、综合楼(管理用房)、门卫室、停车场。厂区内有新建污水管线、污泥管线、空气管线、加药管线、反冲洗进水管线、反冲洗排水管线、放空管线、处理出水管线、超越管线、厂区排水管线、给水管线、臭氧投加管线、排水明渠。另外厂区内还有阀门井、流量计井、污水检查井、室外消火栓。（二）污水处理工艺宋梁路污水、张辛庄污水流进调节池，调节池内污水经提升泵站（安装 3 台潜污泵，2 用 1 备）流入絮凝沉淀池，河水经提升泵站(安装 5 台潜污泵，3 用 2 备）流入絮凝沉淀池，在絮凝池进水支管加药，使絮凝剂与污水在絮凝池发生反应，通过刮泥机把沉淀池池底污泥刮入泥斗，泥斗中污泥定期排放，自流进入储泥池,通过螺杆泵提升至污泥浓缩脱水间进行脱水，泥饼外运。污水由沉淀池出水管进入曝气生物滤池进水渠，经过一级缺氧生物滤池、一级曝气生物滤池、二级曝气生物滤池工艺,达到脱氮的目的。处理后的污水由曝气生物滤池出水管流入臭氧接触池，一部分流入反冲洗进水管线。东方化工厂污水流入集水池，经过东方提升泵站(安装 4 台潜污泵,3 用 1 备)流入后段臭氧接触池，河水经提升泵站（安装 5 台潜污泵,3 用 2 备)流入臭氧接触池，臭氧接触池污水经过提升泵站（安装 5 台离心泵，4 用 1 备)流入后段生物活性炭滤池,经过一级、二级生物活性炭滤池工艺，处理后的污水一部分由滤池出水管流到清水池；一部分流到反冲洗进水管线,经反冲洗进水管流到调节池...
