污水管线施工方案

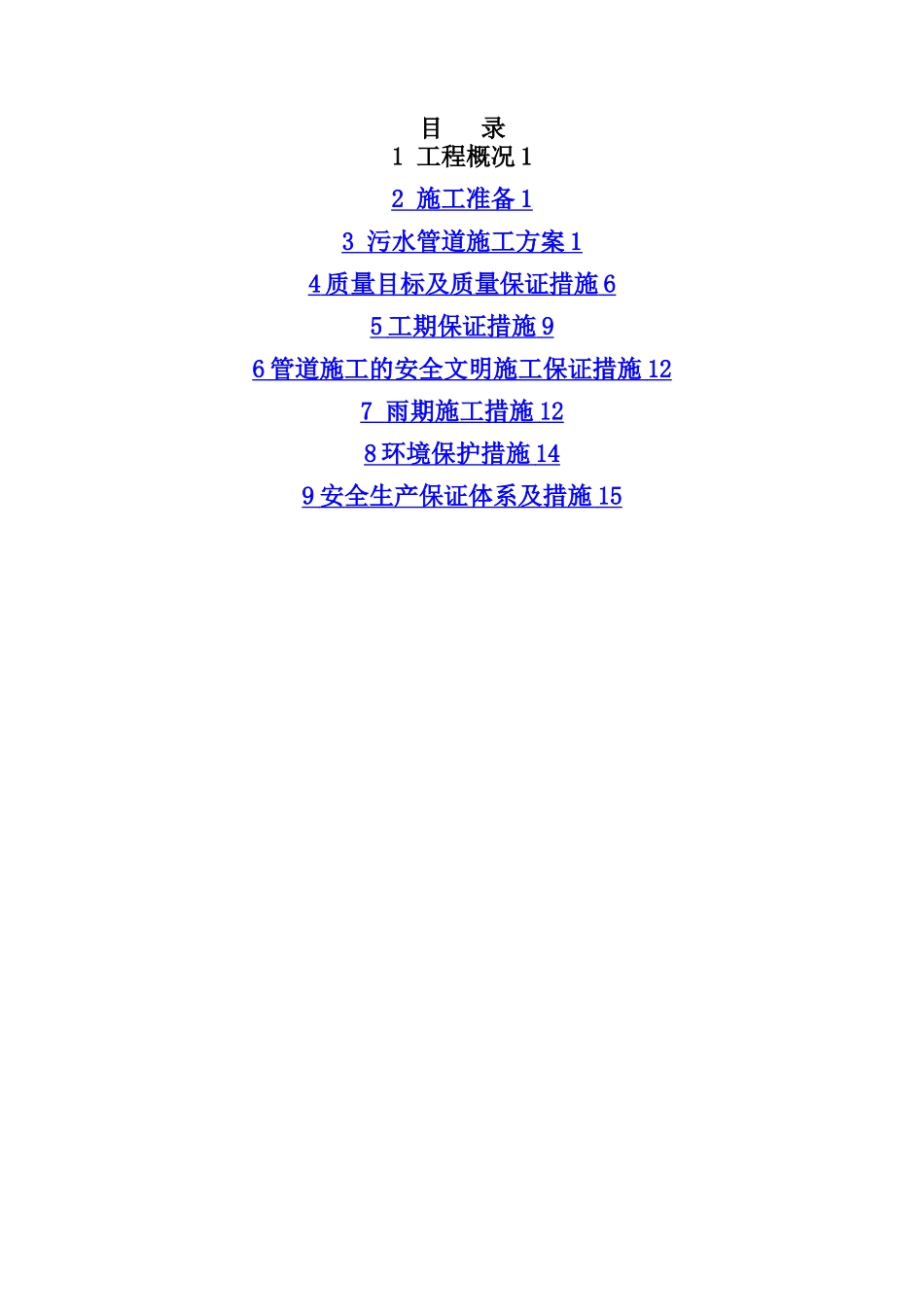

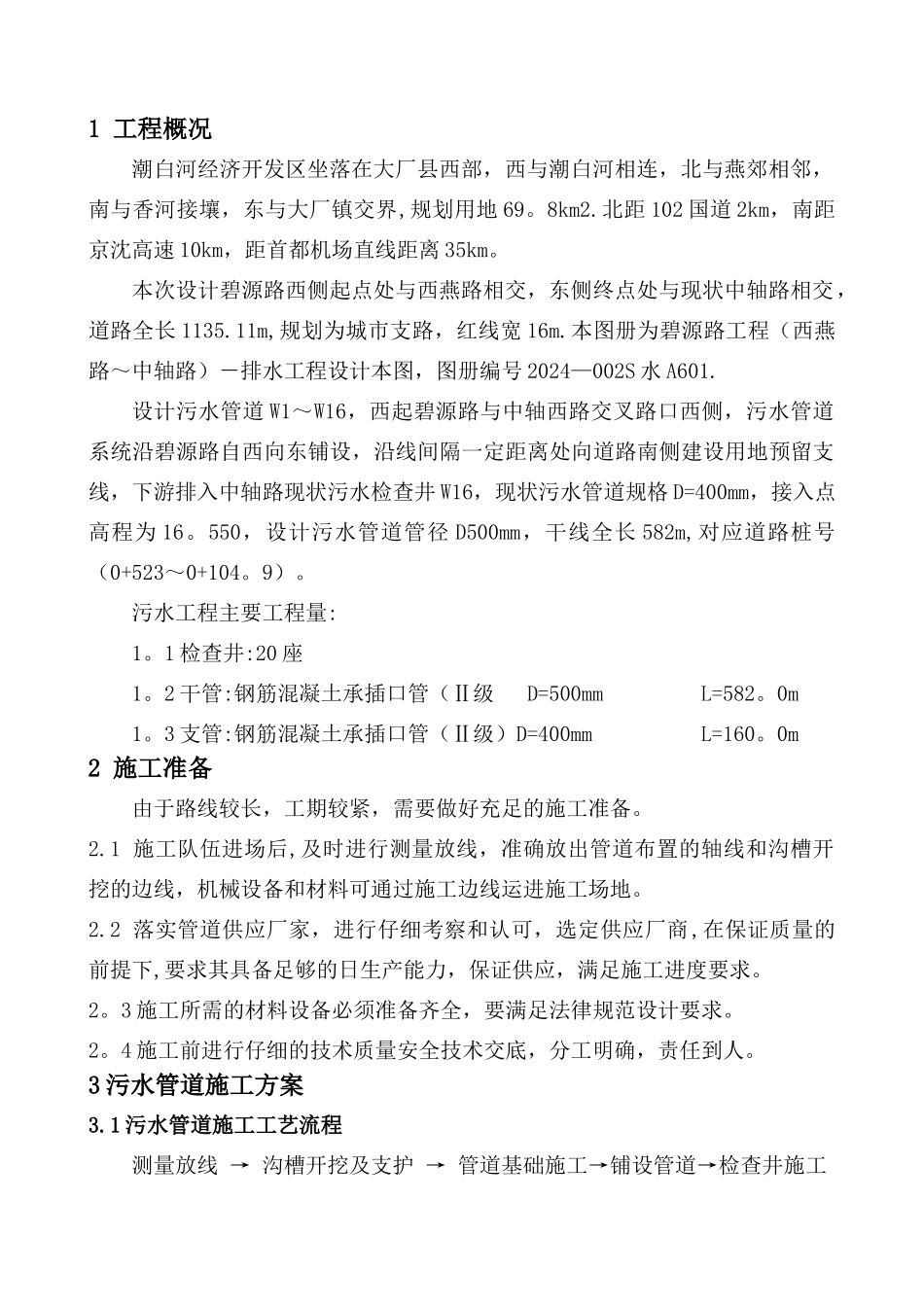

目 录1 工程概况 12 施工准备 1 3 污水管道施工方案 1 4 质量目标及质量保证措施 6 5 工期保证措施 9 6 管道施工的安全文明施工保证措施 12 7 雨期施工措施 12 8 环境保护措施 14 9 安全生产保证体系及措施 15 1 工程概况潮白河经济开发区坐落在大厂县西部，西与潮白河相连，北与燕郊相邻，南与香河接壤，东与大厂镇交界,规划用地 69。8km2.北距 102 国道 2km，南距京沈高速 10km，距首都机场直线距离 35km。本次设计碧源路西侧起点处与西燕路相交，东侧终点处与现状中轴路相交，道路全长 1135.11m,规划为城市支路，红线宽 16m.本图册为碧源路工程（西燕路～中轴路）－排水工程设计本图，图册编号 2024—002S 水 A601.设计污水管道 W1～W16，西起碧源路与中轴西路交叉路口西侧，污水管道系统沿碧源路自西向东铺设，沿线间隔一定距离处向道路南侧建设用地预留支线，下游排入中轴路现状污水检查井 W16，现状污水管道规格 D=400mm，接入点高程为 16。550，设计污水管道管径 D500mm，干线全长 582m,对应道路桩号（0+523～0+104。9）。污水工程主要工程量:1。1 检查井:20 座1。2 干管:钢筋混凝土承插口管（Ⅱ级 D=500mm L=582。0m1。3 支管:钢筋混凝土承插口管（Ⅱ级）D=400mm L=160。0m2 施工准备由于路线较长，工期较紧，需要做好充足的施工准备。2.1 施工队伍进场后,及时进行测量放线，准确放出管道布置的轴线和沟槽开挖的边线，机械设备和材料可通过施工边线运进施工场地。2.2 落实管道供应厂家，进行仔细考察和认可，选定供应厂商,在保证质量的前提下,要求其具备足够的日生产能力，保证供应，满足施工进度要求。2。3 施工所需的材料设备必须准备齐全，要满足法律规范设计要求。2。4 施工前进行仔细的技术质量安全技术交底，分工明确，责任到人。3 污水管道施工方案3.1 污水管道施工工艺流程测量放线 → 沟槽开挖及支护 → 管道基础施工→铺设管道→检查井施工 →闭水试验→沟槽回填3。2 测量放线根据设计施工图，测设管道中心线和污水井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。根据施工管道直径大小,按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外井位置的两侧设置控制桩，并记录两桩至井中心的距离，以备校核。3。3 沟槽开挖开槽采纳直接定线法进行轴线定位和槽上口放线定位。根据开槽宽度测设出开挖线,并实测沟槽边缘高程。...
