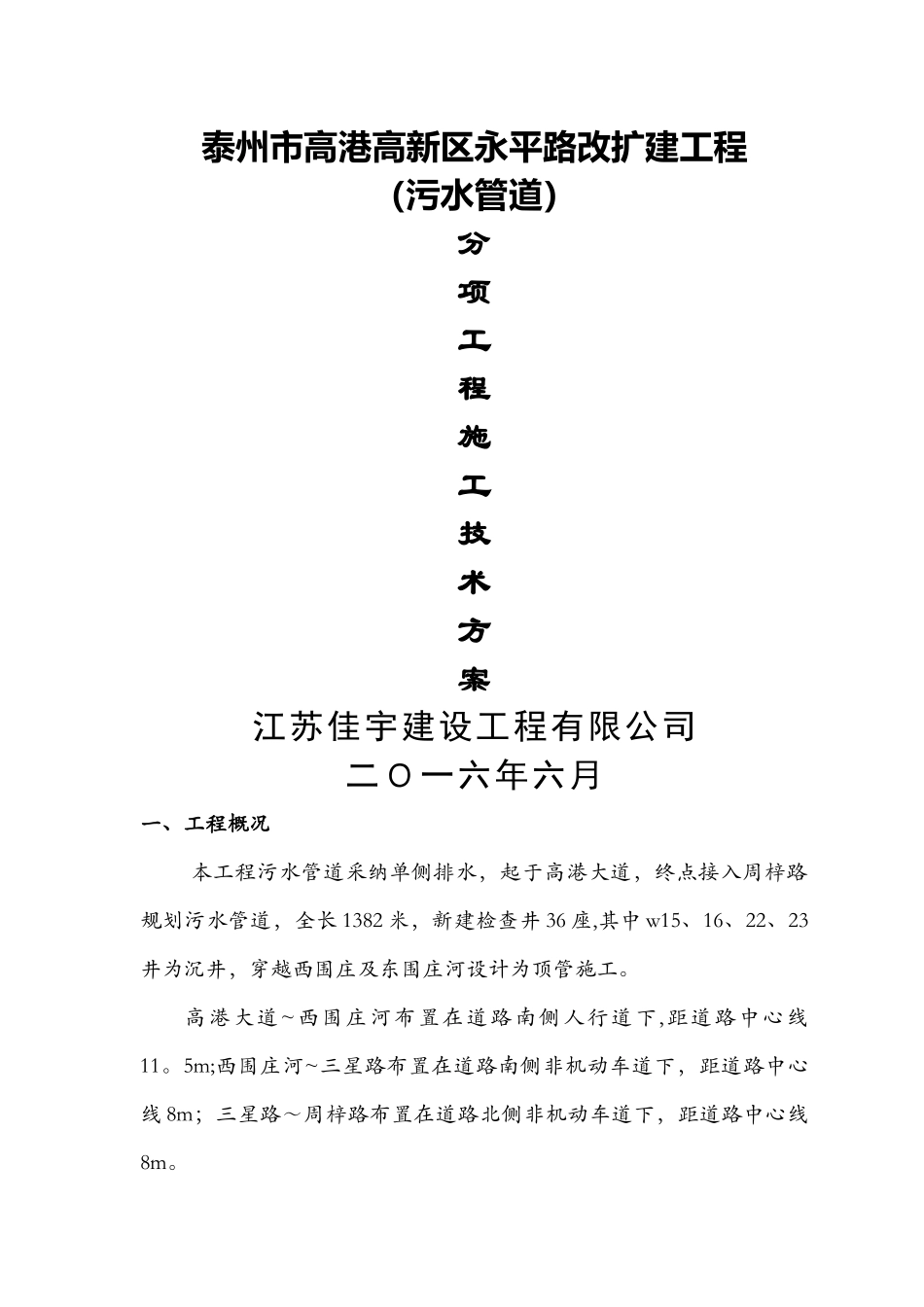

泰州市高港高新区永平路改扩建工程（污水管道）分项工程施工技术方案江苏佳宇建设工程有限公司二Ｏ一六年六月一、工程概况 本工程污水管道采纳单侧排水，起于高港大道，终点接入周梓路规划污水管道，全长 1382 米，新建检查井 36 座,其中 w15、16、22、23井为沉井，穿越西围庄及东围庄河设计为顶管施工。高港大道~西围庄河布置在道路南侧人行道下,距道路中心线11。5m;西围庄河~三星路布置在道路南侧非机动车道下，距道路中心线 8m；三星路～周梓路布置在道路北侧非机动车道下，距道路中心线8m。 污水主管道采纳 d600 市政Ⅱ级钢筋砼管,橡胶圈承插接口.预留井连接管材用 d400 市政Ⅱ级钢筋砼管，橡胶圈承插接口。管道接口做法参苏 01-2024-P88，按施工及验收法律规范做闭水试验。所有管道均采纳120º 混凝土基础，做法参照苏 01—2024—P80。二、施工准备由于工期较紧，沿线紧邻民房及商铺，施工环境复杂，需要做好充足的施工准备。1、施工队伍进场后，首先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。2、落实管道供应厂家,进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应,满足施工进度要求。3、污水管道施工所需的材料设备必须准备齐全，要满足法律规范设计要求。4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。三、施工安排及方法总说明 先进行一段试验段的施工，得出经验数据，以指导后续施工。根据总体进度计划要求，全段必须有 2～3 个作业面,形成流水作业，以保证施工进度。管道放坡开挖,在沟槽外侧设置单侧轻型井点降水，用泵排除地下水，以保持沟槽干燥。施工顺序：先深后浅,形成流水作业,以保证施工的连续性和施工进度。四、污水管道施工方案1、污水管道施工工艺流程测量放线 → 布置井点降水、排水→ 沟槽放坡开挖 → 管道基础施工 → 铺设管道 → 污水井施工 → 闭水试验 → 沟槽回填2、测量放线根据设计施工图,测设管道中心线和污水井中心位置,设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白灰划线来控制，在沟槽外井位置的两侧设置控制桩,并记录两桩至井中心的距离，以备校核。3、布置井点降水、排水 距离管道中线约 3 米处单侧设置井点降水管，间距为 1.5 米,降水深度为 6 米。集水管长度为 60 米 1 套，用...
