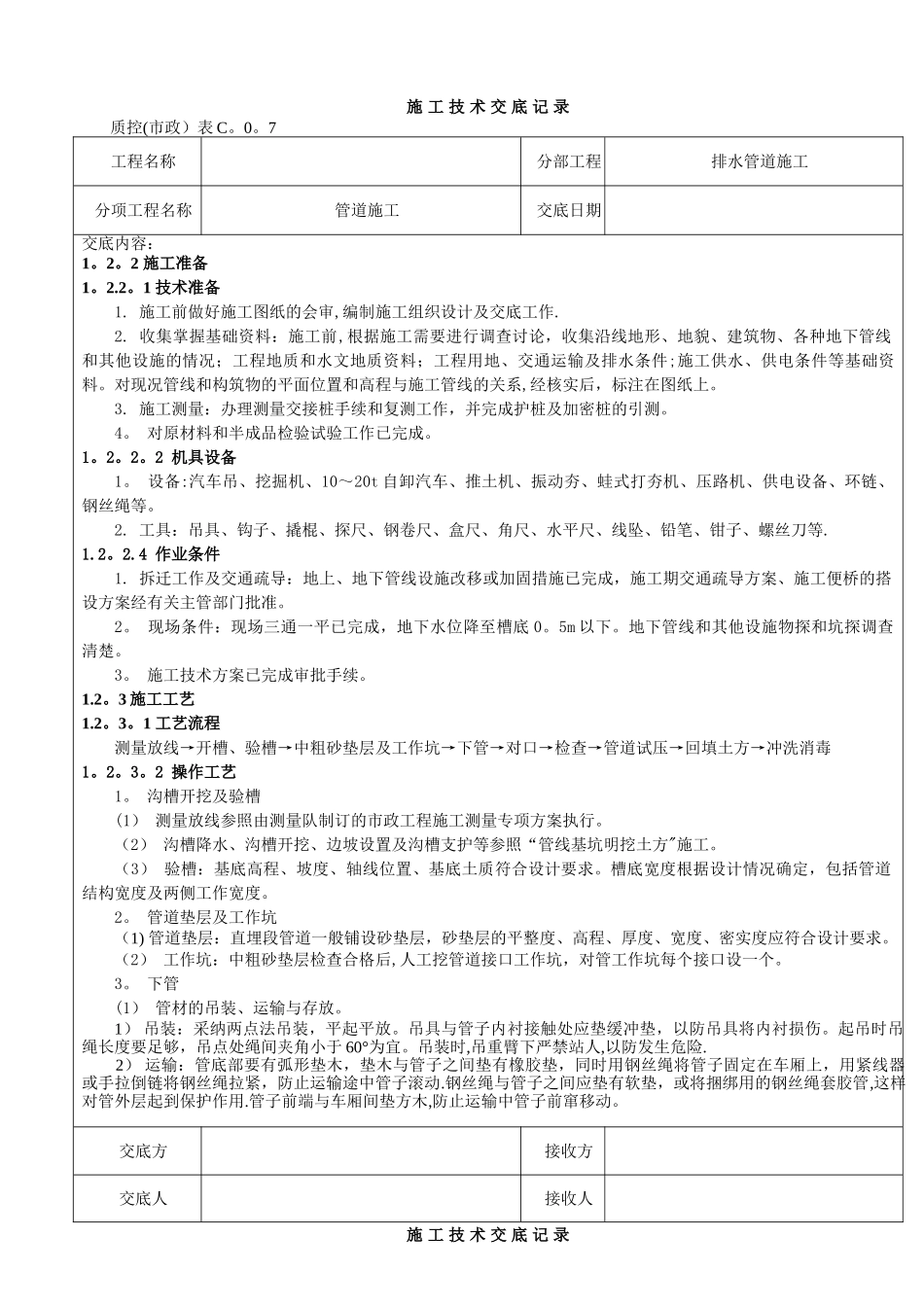

施 工 技 术 交 底 记 录质控(市政）表 C。0。7工程名称分部工程排水管道施工分项工程名称管道施工交底日期交底内容：1。2。2 施工准备1。2.2。1 技术准备1. 施工前做好施工图纸的会审,编制施工组织设计及交底工作.2. 收集掌握基础资料：施工前,根据施工需要进行调查讨论，收集沿线地形、地貌、建筑物、各种地下管线和其他设施的情况；工程地质和水文地质资料；工程用地、交通运输及排水条件;施工供水、供电条件等基础资料。对现况管线和构筑物的平面位置和高程与施工管线的关系,经核实后，标注在图纸上。3. 施工测量：办理测量交接桩手续和复测工作，并完成护桩及加密桩的引测。4。 对原材料和半成品检验试验工作已完成。1。2。2。2 机具设备1。 设备:汽车吊、挖掘机、10～20t 自卸汽车、推土机、振动夯、蛙式打夯机、压路机、供电设备、环链、钢丝绳等。2. 工具：吊具、钩子、撬棍、探尺、钢卷尺、盒尺、角尺、水平尺、线坠、铅笔、钳子、螺丝刀等.1.2。2.4 作业条件1. 拆迁工作及交通疏导：地上、地下管线设施改移或加固措施已完成，施工期交通疏导方案、施工便桥的搭设方案经有关主管部门批准。2。 现场条件：现场三通一平已完成，地下水位降至槽底 0。5m 以下。地下管线和其他设施物探和坑探调查清楚。3。 施工技术方案已完成审批手续。1.2。3 施工工艺1.2。3。1 工艺流程测量放线→开槽、验槽→中粗砂垫层及工作坑→下管→对口→检查→管道试压→回填土方→冲洗消毒1。2。3。2 操作工艺1。 沟槽开挖及验槽(1） 测量放线参照由测量队制订的市政工程施工测量专项方案执行。（2） 沟槽降水、沟槽开挖、边坡设置及沟槽支护等参照“管线基坑明挖土方"施工。（3） 验槽：基底高程、坡度、轴线位置、基底土质符合设计要求。槽底宽度根据设计情况确定，包括管道结构宽度及两侧工作宽度。2。 管道垫层及工作坑（1) 管道垫层：直埋段管道一般铺设砂垫层，砂垫层的平整度、高程、厚度、宽度、密实度应符合设计要求。（2） 工作坑：中粗砂垫层检查合格后,人工挖管道接口工作坑，对管工作坑每个接口设一个。3。 下管(1） 管材的吊装、运输与存放。1） 吊装：采纳两点法吊装，平起平放。吊具与管子内衬接触处应垫缓冲垫，以防吊具将内衬损伤。起吊时吊绳长度要足够，吊点处绳间夹角小于 60°为宜。吊装时,吊重臂下严禁站人,以防发生危险.2） 运输：管底部要有弧形垫木，垫木与管子之间垫有橡胶垫，同时用钢丝绳将管...
