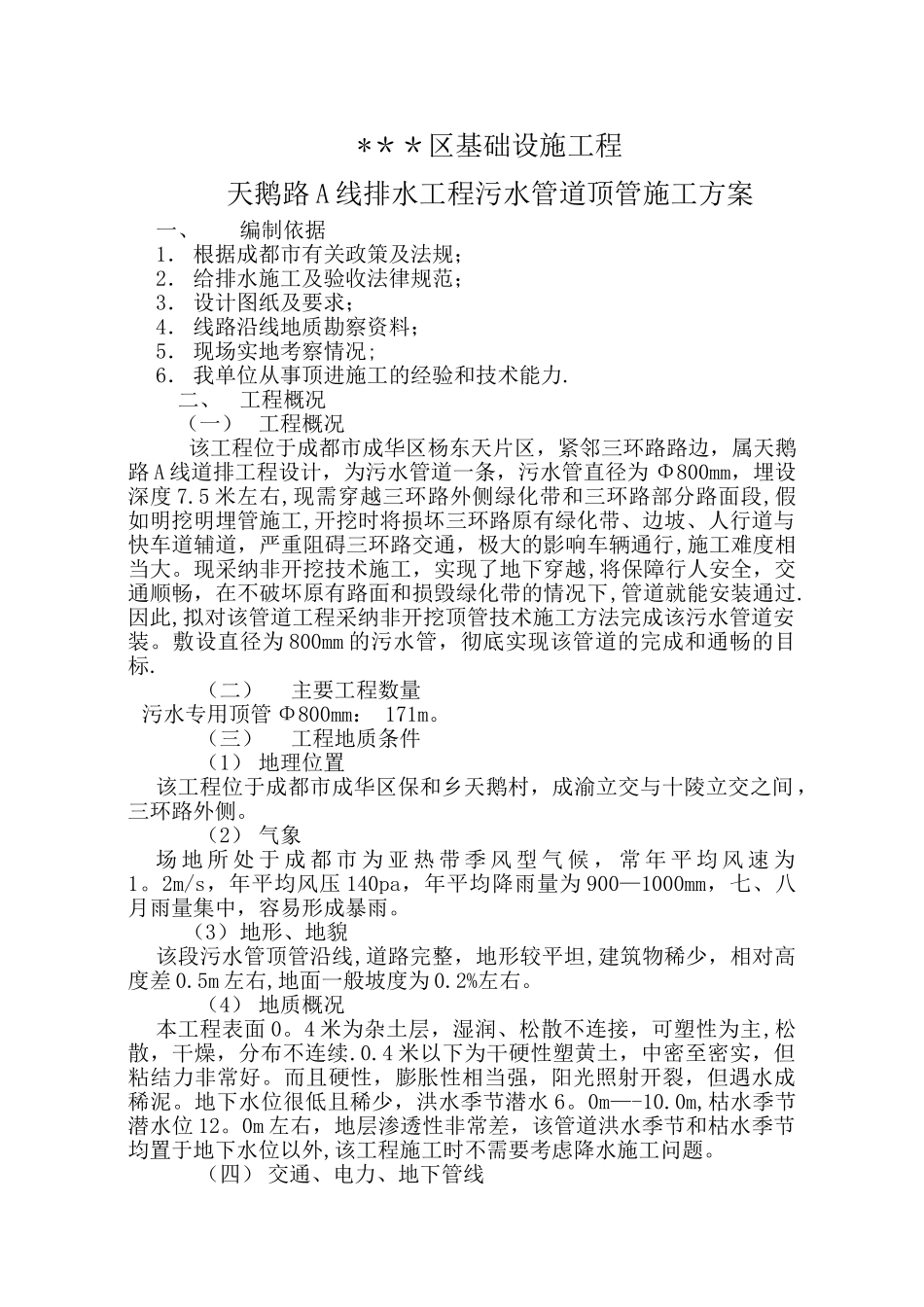

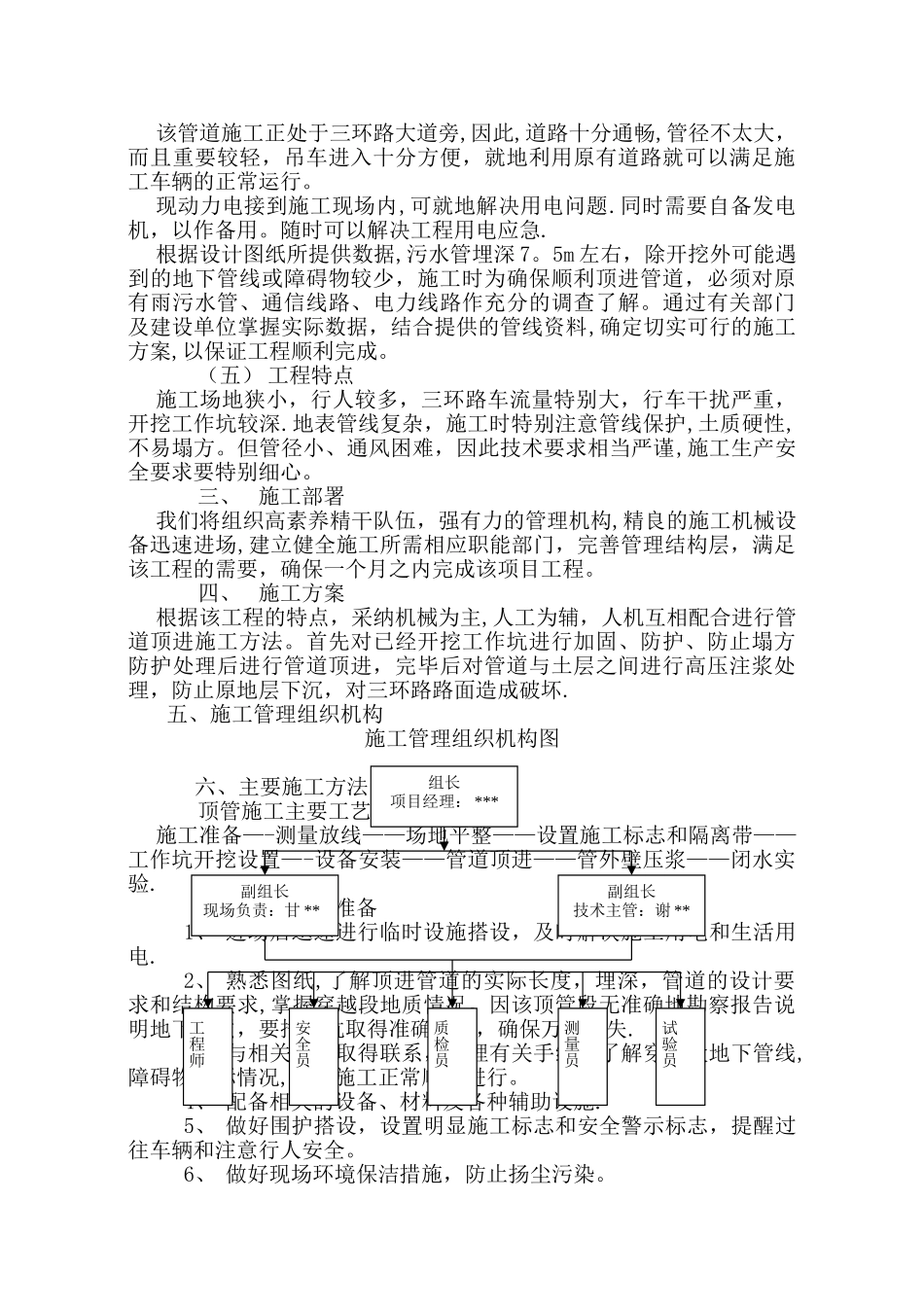

***区基础设施工程天鹅路 A 线排水工程污水管道顶管施工方案一、编制依据1. 根据成都市有关政策及法规;2. 给排水施工及验收法律规范;3. 设计图纸及要求;4. 线路沿线地质勘察资料;5. 现场实地考察情况;6. 我单位从事顶进施工的经验和技术能力.二、工程概况(一) 工程概况 该工程位于成都市成华区杨东天片区,紧邻三环路路边,属天鹅路 A 线道排工程设计,为污水管道一条,污水管直径为 Φ800mm,埋设深度 7.5 米左右,现需穿越三环路外侧绿化带和三环路部分路面段,假如明挖明埋管施工,开挖时将损坏三环路原有绿化带、边坡、人行道与快车道辅道,严重阻碍三环路交通,极大的影响车辆通行,施工难度相当大。现采纳非开挖技术施工,实现了地下穿越,将保障行人安全,交通顺畅,在不破坏原有路面和损毁绿化带的情况下,管道就能安装通过.因此,拟对该管道工程采纳非开挖顶管技术施工方法完成该污水管道安装。敷设直径为 800mm 的污水管,彻底实现该管道的完成和通畅的目标.(二)主要工程数量污水专用顶管 Φ800mm: 171m。(三)工程地质条件(1) 地理位置该工程位于成都市成华区保和乡天鹅村,成渝立交与十陵立交之间,三环路外侧。(2) 气象场 地 所 处 于 成 都 市 为 亚 热 带 季 风 型 气 候 , 常 年 平 均 风 速 为1。2m/s,年平均风压 140pa,年平均降雨量为 900—1000mm,七、八月雨量集中,容易形成暴雨。(3)地形、地貌该段污水管顶管沿线,道路完整,地形较平坦,建筑物稀少,相对高度差 0.5m 左右,地面一般坡度为 0.2%左右。(4) 地质概况本工程表面 0。4 米为杂土层,湿润、松散不连接,可塑性为主,松散,干燥,分布不连续.0.4 米以下为干硬性塑黄土,中密至密实,但粘结力非常好。而且硬性,膨胀性相当强,阳光照射开裂,但遇水成稀泥。地下水位很低且稀少,洪水季节潜水 6。0m—-10.0m,枯水季节潜水位 12。0m 左右,地层渗透性非常差,该管道洪水季节和枯水季节均置于地下水位以外,该工程施工时不需要考虑降水施工问题。(四) 交通、电力、地下管线该管道施工正处于三环路大道旁,因此,道路十分通畅,管径不太大,而且重要较轻,吊车进入十分方便,就地利用原有道路就可以满足施工车辆的正常运行。现动力电接到施工现场内,可就地解决用电问题.同时需要自备发电机,以作备用。随时可以解决工程用电应急.根据设计图纸所提供数据,污水管埋深 7。5m 左右,除开挖外...
