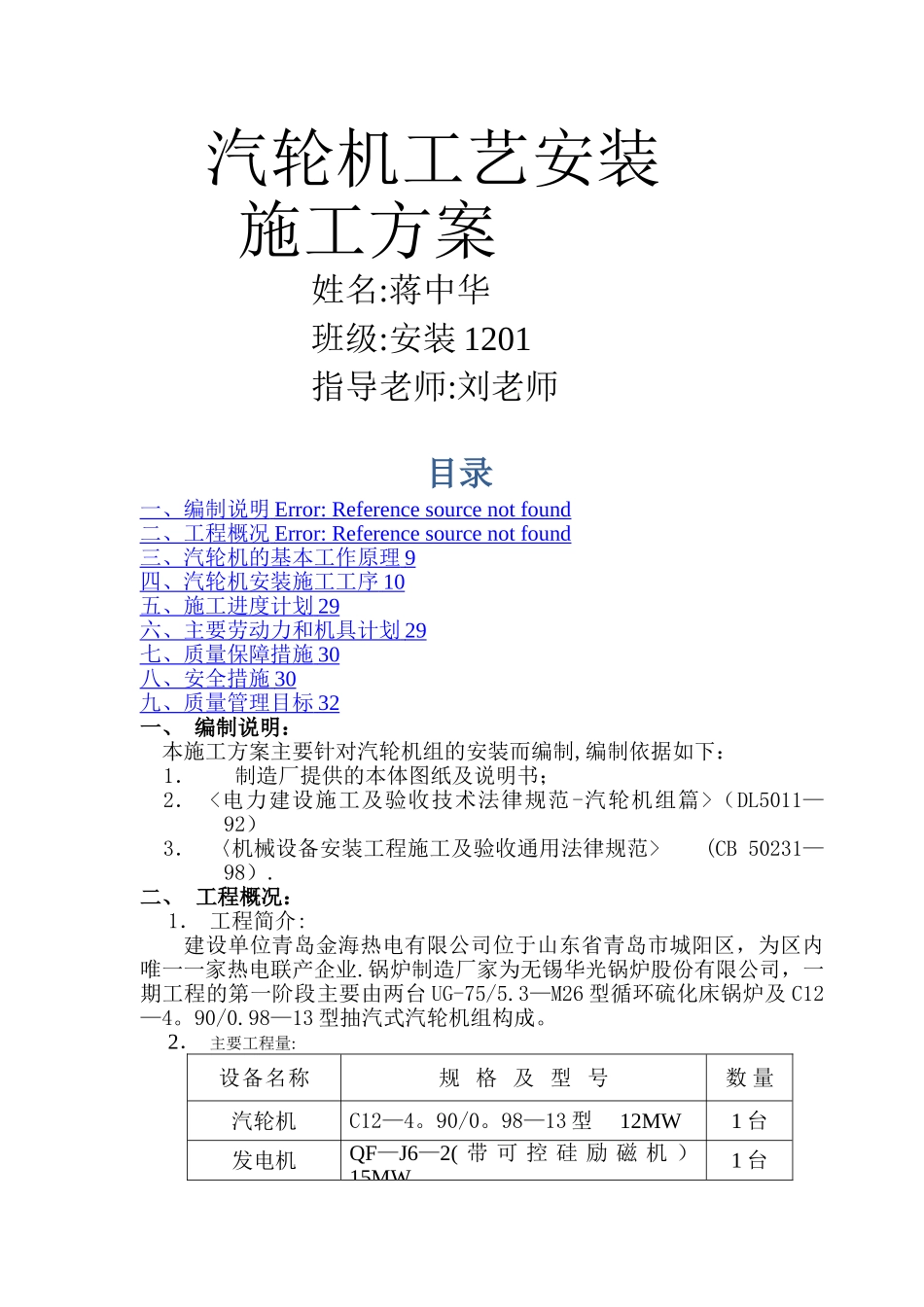

1/16
汽轮机安装施工方案--_第2页

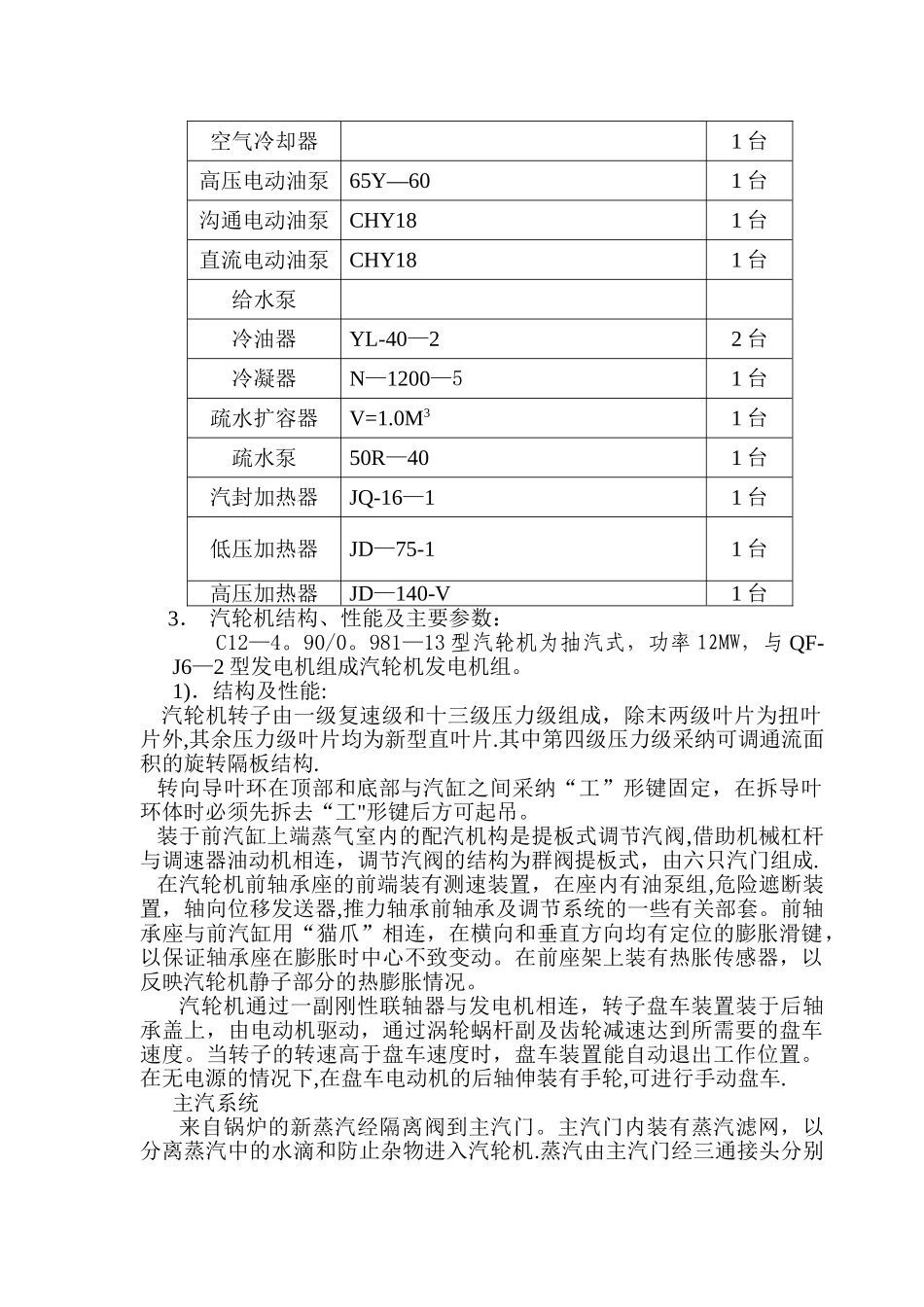

2/16
汽轮机安装施工方案--_第3页

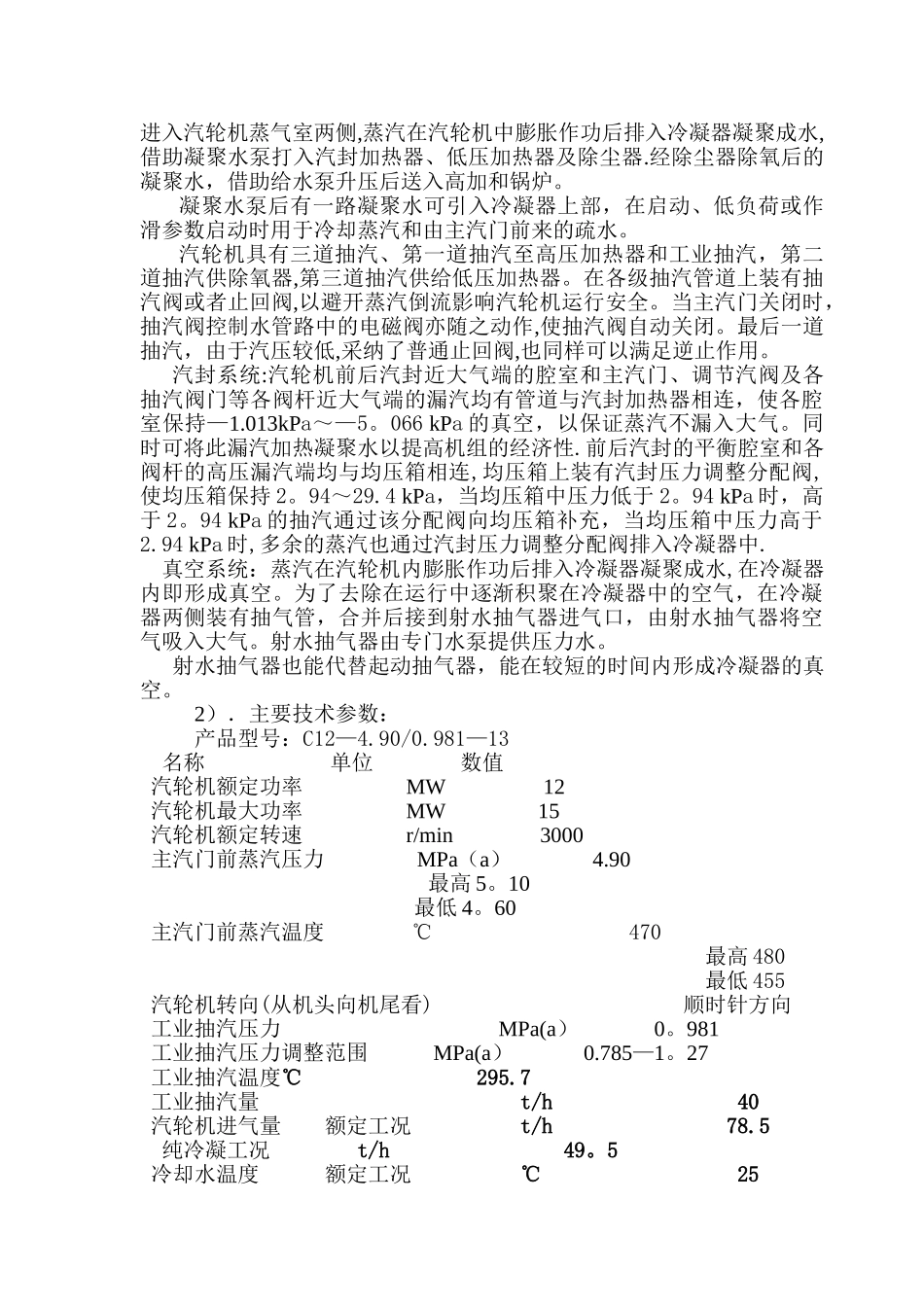

3/16
汽轮机工艺安装施工方案姓名:蒋中华班级:安装 1201指导老师:刘老师目录一、编制说明 Error: Reference source not found 二、工程概况 Error: Reference source not found 三、汽轮机的基本工作原理 9 四、汽轮机安装施工工序 10 五、施工进度计划 29 六、主要劳动力和机具计划 29 七、质量保障措施 30 八、安全措施 30 九、质量管理目标 32 一、 编制说明:本施工方案主要针对汽轮机组的安装而编制,编制依据如下:1. 制造厂提供的本体图纸及说明书;2. <电力建设施工及验收技术法律规范-汽轮机组篇>(DL5011—92)3. 〈机械设备安装工程施工及验收通用法律规范> (CB 50231—98).二、 工程概况:1. 工程简介:建设单位青岛金海热电有限公司位于山东省青岛市城阳区,为区内唯一一家热电联产企业.锅炉制造厂家为无锡华光锅炉股份有限公司,一期工程的第一阶段主要由两台 UG-75/5.3—M26 型循环硫化床锅炉及 C12—4。90/0.98—13 型抽汽式汽轮机组构成。2. 主要工程量:设备名称规 格 及 型 号数 量汽轮机C12—4。90/0。98—13 型 12MW1 台发电机QF—J6—2( 带 可 控 硅 励 磁 机 ) 15MW 1 台空气冷却器1 台高压电动油泵65Y—601 台沟通电动油泵CHY181 台直流电动油泵CHY181 台给水泵冷油器YL-40—22 台冷凝器N—1200—51 台疏水扩容器V=1.0M31 台疏水泵50R—401 台汽封加热器JQ-16—11 台低压加热器JD—75-11 台高压加热器JD—140-V1 台3. 汽轮机结构、性能及主要参数:C12—4。90/0。981—13 型汽轮机为抽汽式,功率 12MW,与 QF-J6—2 型发电机组成汽轮机发电机组。1).结构及性能:汽轮机转子由一级复速级和十三级压力级组成,除末两级叶片为扭叶片外,其余压力级叶片均为新型直叶片.其中第四级压力级采纳可调通流面积的旋转隔板结构. 转向导叶环在顶部和底部与汽缸之间采纳“工”形键固定,在拆导叶环体时必须先拆去“工"形键后方可起吊。 装于前汽缸上端蒸气室内的配汽机构是提板式调节汽阀,借助机械杠杆与调速器油动机相连,调节汽阀的结构为群阀提板式,由六只汽门组成. 在汽轮机前轴承座的前端装有测速装置,在座内有油泵组,危险遮断装置,轴向位移发送器,推力轴承前轴承及调节系统的一些有关部套。前轴承座与前汽缸用“猫爪”相连,在横向和垂直方向均有定位的膨胀滑键,以保证轴承座在膨胀时中心不致变动。在前座架上装有热胀传感器,以反映汽轮机静子...
