沉井施工专项施工方案

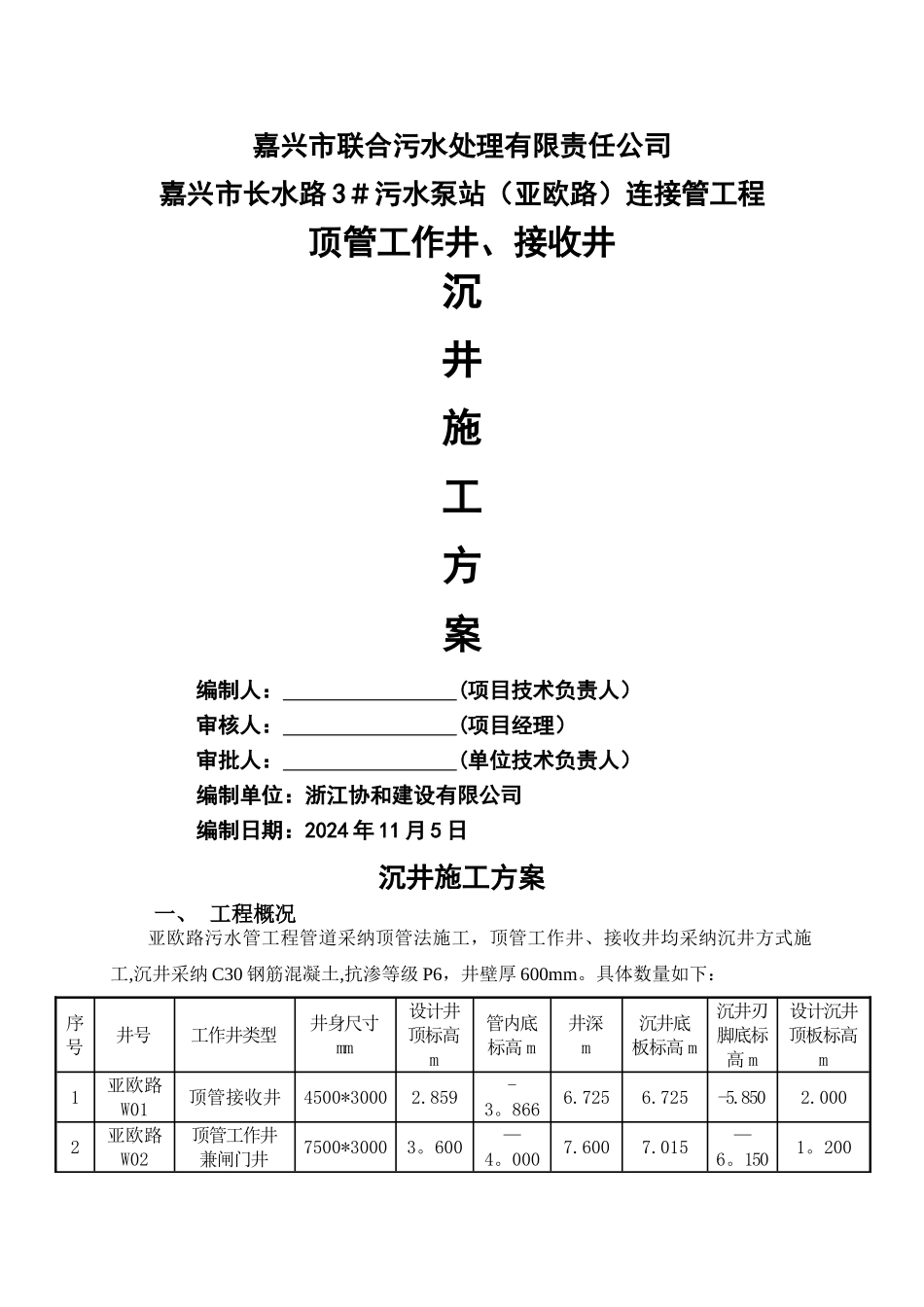

沉井施工专项施工方案_第1页
1/14
沉井施工专项施工方案_第2页
2/14
沉井施工专项施工方案_第3页
3/14
嘉兴市联合污水处理有限责任公司嘉兴市长水路 3#污水泵站(亚欧路)连接管工程顶管工作井、接收井沉井施工方案编制人: (项目技术负责人)审核人: (项目经理)审批人: (单位技术负责人)编制单位:浙江协和建设有限公司 编制日期:2024 年 11 月 5 日沉井施工方案一、 工程概况亚欧路污水管工程管道采纳顶管法施工,顶管工作井、接收井均采纳沉井方式施工,沉井采纳 C30 钢筋混凝土,抗渗等级 P6,井壁厚 600mm。具体数量如下:序号井号工作井类型井身尺寸mm设计井顶标高m管内底标高 m井深m沉井底板标高 m沉井刃脚底标高 m设计沉井顶板标高m1亚欧路W01顶管接收井4500*30002.859-3。8666.7256.725-5.8502.0002亚欧路W02顶管工作井兼闸门井7500*30003。600—4。0007.6007.015—6。1501。2003亚欧路W03顶管工作井7500*30002.890-4。8947。7847.784—7。0502.0004亚欧路W04顶管接收井4500*30002.890-5。0007.8907。890—6.9502。0005亚欧路W05顶管工作井7500*30002。835—2.5785.4135.413-4.6502。0006亚欧路W06顶管接收井4500*30002.770—2。6465。4165.416-4。6502.0007亚欧路W07顶管工作井7500*30002.784-2.7725。5565.556—5。0002.0008亚欧路W08顶管接收井4500*30003.068-4。7867。8547。854—6。9502。000二、施工工艺根据地质勘察报告,①顶管工作井 W02 沉井将穿越 1.6~0。30 的粉质粘土层、0。30~-1.70m 的淤泥质粉质粘土层、—1。70~-6.00m 的粉质粘土层,最终沉入粉砂夹土层;② W03 沉井将穿越 2。06~—0.34m 的粉质粘土层,最终沉入粉砂夹土层;③ W05 沉井将穿越 1.68~—0.22m 的粉质粘土层,—0.22~—2.12m 的淤泥质粉质粘土层、最终沉入粉质粘土层;④W07 沉井将穿越 1.87~0.07m 的粉质粘土层、0.07~-1.83m的淤泥质粉质粘土层,—1.83~-6。03m 的粉质粘土层,最终沉入粉砂夹粉土层;⑤顶管接收井 W1 沉井将穿越 1.77~0。37 的粉质粘土层、0。37~—1.43m 的淤泥质粉质粘土层 、 -1.43 ~ -5 。 33m 的 粉 质 粘 土 层 , 最 终 沉 入 粉 砂 夹 土 层 ;⑥W04 沉 井 将 穿 越2。08~0.38m 的粉质粘土层,0.38~—1.42m 的淤泥质粉质粘土层、-1。42~-4.52m 的粉质粘土层,最终沉入粉砂夹粉土层;⑦W06 将穿越 1.91~-0。19m 的粉质粘土层,-0.19~—2.09m 的淤泥质粉质粘土层,最终沉入粉质粘土层;⑧ W08 沉井将穿越 1。7~—0。9m 的粉质粘土层...
