沉井施工方案

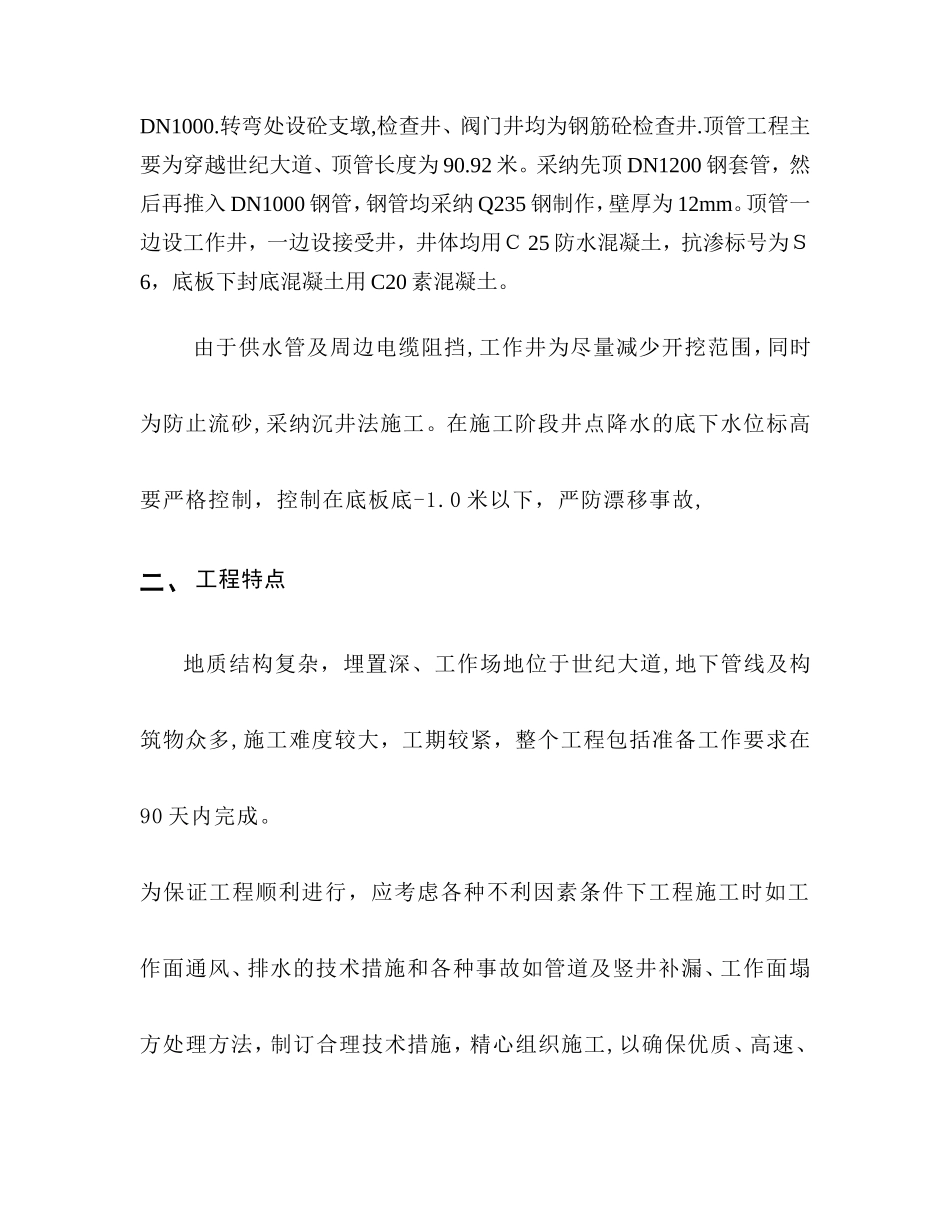

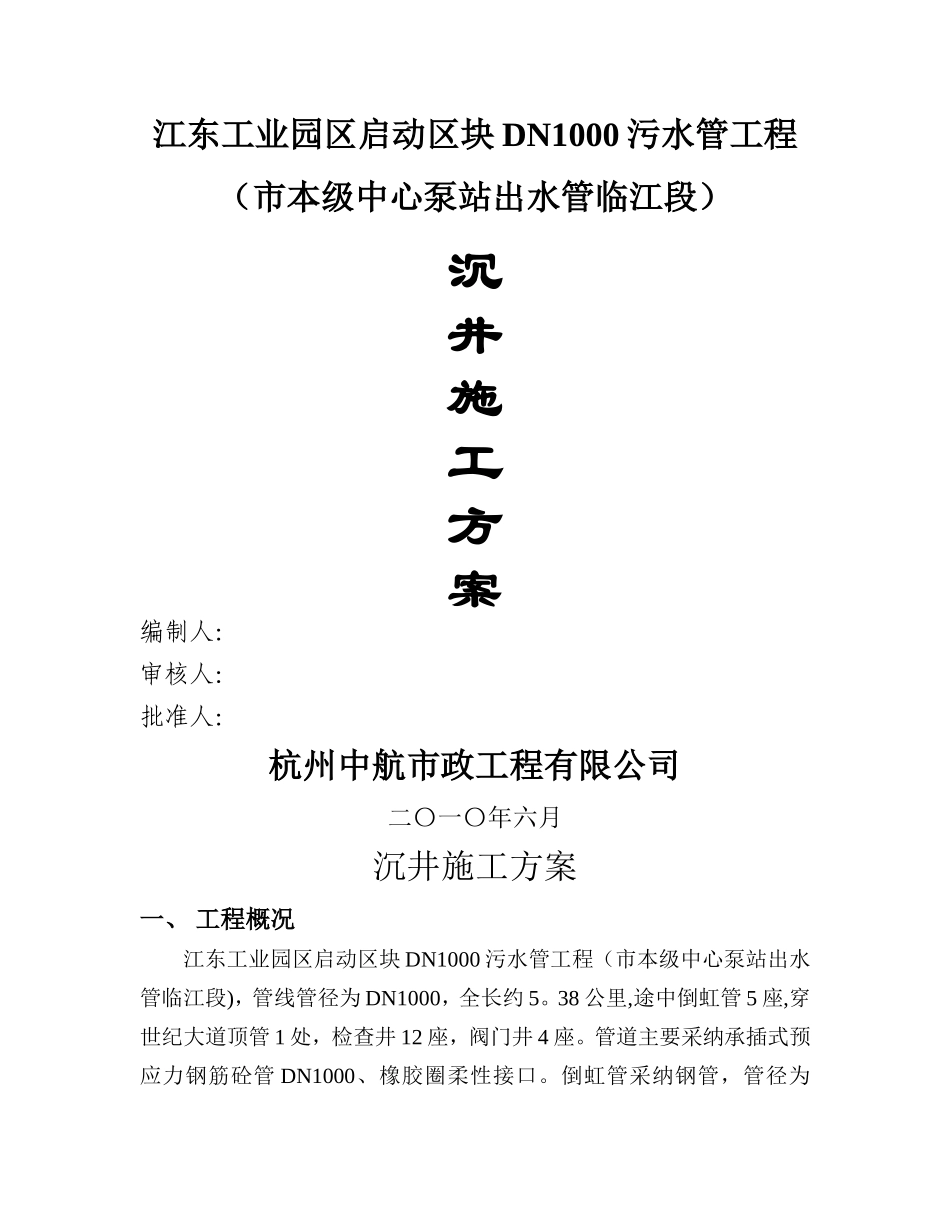

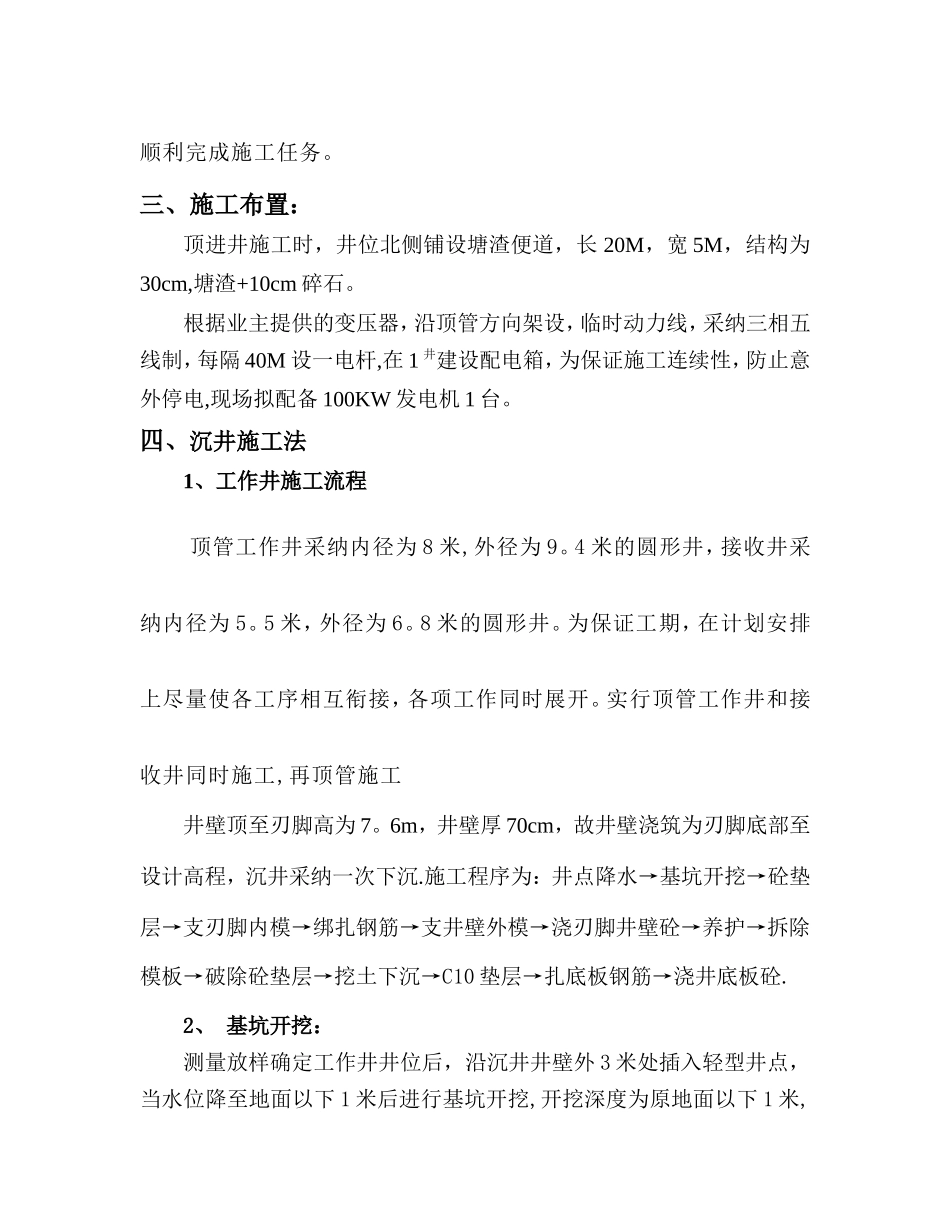

江东工业园区启动区块 DN1000 污水管工程（市本级中心泵站出水管临江段）沉井施工方案编制人：审核人：批准人：杭州中航市政工程有限公司二〇一〇年六月沉井施工方案一、 工程概况江东工业园区启动区块 DN1000 污水管工程（市本级中心泵站出水管临江段)，管线管径为 DN1000，全长约 5。38 公里,途中倒虹管 5 座,穿世纪大道顶管 1 处，检查井 12 座，阀门井 4 座。管道主要采纳承插式预应力钢筋砼管 DN1000、橡胶圈柔性接口。倒虹管采纳钢管，管径为DN1000.转弯处设砼支墩,检查井、阀门井均为钢筋砼检查井.顶管工程主要为穿越世纪大道、顶管长度为 90.92 米。采纳先顶 DN1200 钢套管，然后再推入 DN1000 钢管，钢管均采纳 Q235 钢制作，壁厚为 12mm。顶管一边设工作井，一边设接受井，井体均用Ｃ 25 防水混凝土，抗渗标号为Ｓ6，底板下封底混凝土用 C20 素混凝土。由于供水管及周边电缆阻挡,工作井为尽量减少开挖范围，同时为防止流砂,采纳沉井法施工。在施工阶段井点降水的底下水位标高要严格控制，控制在底板底-1.0 米以下，严防漂移事故,二、 工程特点地质结构复杂，埋置深、工作场地位于世纪大道,地下管线及构筑物众多,施工难度较大，工期较紧，整个工程包括准备工作要求在90 天内完成。为保证工程顺利进行，应考虑各种不利因素条件下工程施工时如工作面通风、排水的技术措施和各种事故如管道及竖井补漏、工作面塌方处理方法，制订合理技术措施，精心组织施工,以确保优质、高速、顺利完成施工任务。三、施工布置：顶进井施工时，井位北侧铺设塘渣便道，长 20M，宽 5M，结构为30cm,塘渣+10cm 碎石。根据业主提供的变压器，沿顶管方向架设，临时动力线，采纳三相五线制，每隔 40M 设一电杆,在 1 井建设配电箱，为保证施工连续性，防止意外停电,现场拟配备 100KW 发电机 1 台。四、沉井施工法1、工作井施工流程顶管工作井采纳内径为 8 米,外径为 9。4 米的圆形井，接收井采纳内径为 5。5 米，外径为 6。8 米的圆形井。为保证工期，在计划安排上尽量使各工序相互衔接，各项工作同时展开。实行顶管工作井和接收井同时施工,再顶管施工井壁顶至刃脚高为 7。6m，井壁厚 70cm，故井壁浇筑为刃脚底部至设计高程，沉井采纳一次下沉.施工程序为：井点降水→基坑开挖→砼垫层→支刃脚内模→绑扎钢筋→支井壁外模→浇刃脚井壁砼→养护→拆除模板→破除砼垫层→挖土下沉→C10 垫层→扎底板钢筋→浇井底...
