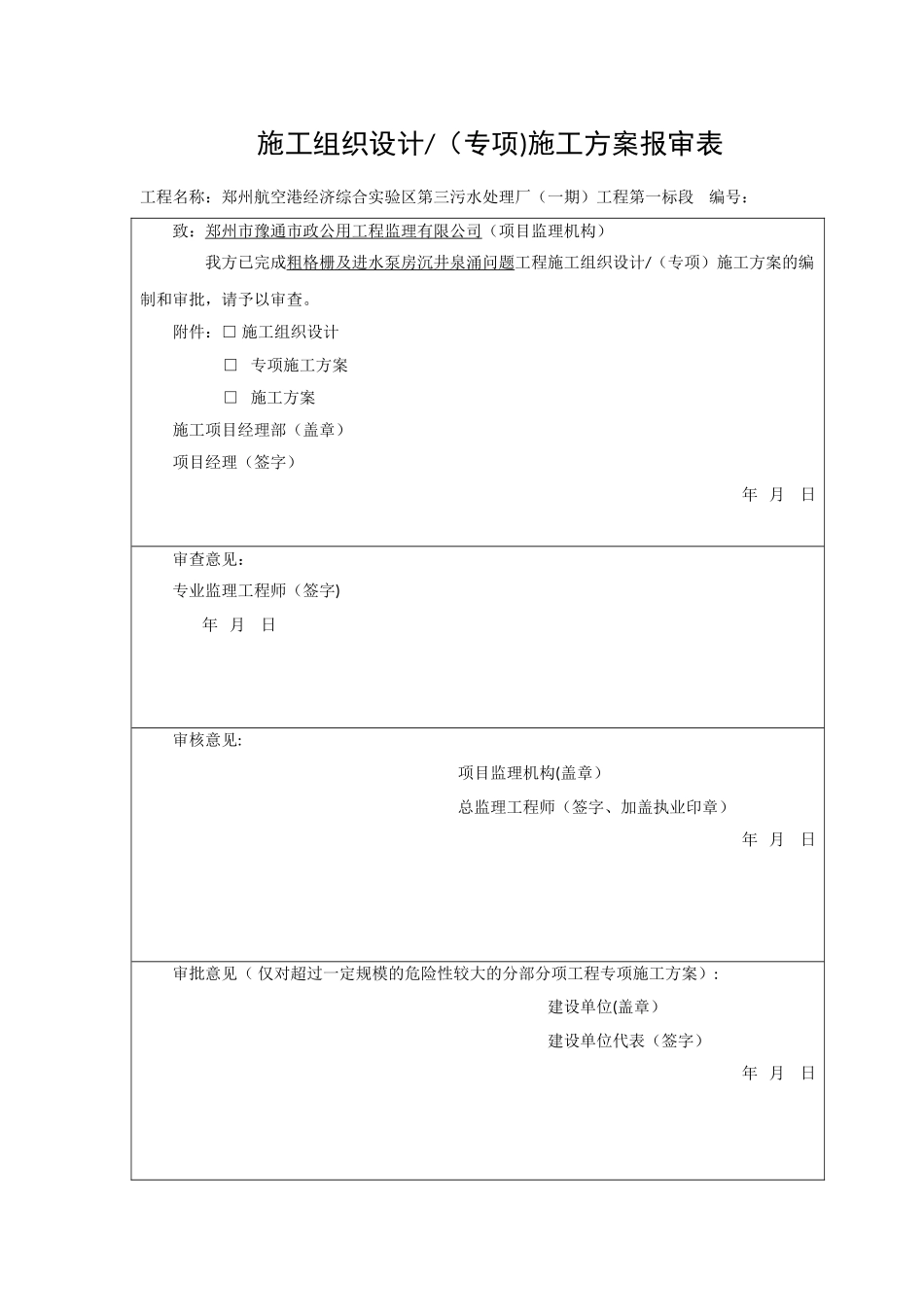

施工组织设计/(专项)施工方案报审表工程名称:郑州航空港经济综合实验区第三污水处理厂(一期)工程第一标段 编号:致:郑州市豫通市政公用工程监理有限公司(项目监理机构) 我方已完成粗格栅及进水泵房沉井泉涌问题工程施工组织设计/(专项)施工方案的编制和审批,请予以审查。附件:□ 施工组织设计□ 专项施工方案□ 施工方案施工项目经理部(盖章)项目经理(签字) 年 月 日审查意见:专业监理工程师(签字) 年 月 日审核意见:项目监理机构(盖章)总监理工程师(签字、加盖执业印章)年 月 日审批意见( 仅对超过一定规模的危险性较大的分部分项工程专项施工方案):建设单位(盖章)建设单位代表(签字)年 月 日注:本表一式三份,项目监理机构、建设单位、施工单位各存一份.郑州航空港经济综合实验区第三污水处理厂(一期)工程粗格栅及进水泵房沉井泉涌问题处理方案编制:审核:审批:河南五建建设集团有限公司郑州航空港经济综合实验区第三污水处理厂(一期)工程第一标段项目部年 月 日一、工程概况粗格栅及进水泵房沉井长 34。4 米,宽 14.8 米,高 20。75 米(-20.45m~0.3m),沉井刃脚总长 94。97m。高效沉淀池为不规则的钢筋混凝土多边形,底板顶标高最低处为 97.09m 最高处为 100.35m,顶板标高处为 106。3m,底板厚度为 1500mm,内隔墙墙厚分别为 800mm(沿东西方向)、1000mm (沿南北方向); 短向底部设 2 道地梁(兼刃脚)。刃脚底标高为 85.550m,宽度 1200(内隔墙下)。先在现状地坪明挖 3。5m,采纳沉井方法施工,沉井采纳排水沉井,干封底。下沉至设计标高后再继续施工池壁及顶板。设计要求:混凝土强度等级为 C30,抗渗等级为 S6;采纳沉井法施工:水力机械吸泥出土排水下沉,同时采纳抓斗、人工相结合。井壁分段浇筑,带框架及隔墙一次下沉,最后干封底施工.沉井断面示意图沉井周边建筑物情况:沉井东侧有两个单体,即细格栅及旋流沉砂池(102、103)和沉砂池附属房间,沉井距细格栅及旋流沉砂池 9.7m,距沉砂池附属房间 10.9m。沉井南侧是生物反应池(105—1),距生物反应池(105-1)为39.8m。沉井排水施工共布置 20 口降水井。目前,降水井内水位在原地面以下 19。9m,即在沉井刃脚以下约 1.0m 处,根据设计图纸沉井需下沉 15。45m,在下沉至 13.2m 处出现泉涌现象。沉井周边建筑物如下图:沉井周边建筑物示意图二、泉涌点位置及出水量粗格栅及进水泵房在累计下沉至 13。2m...
