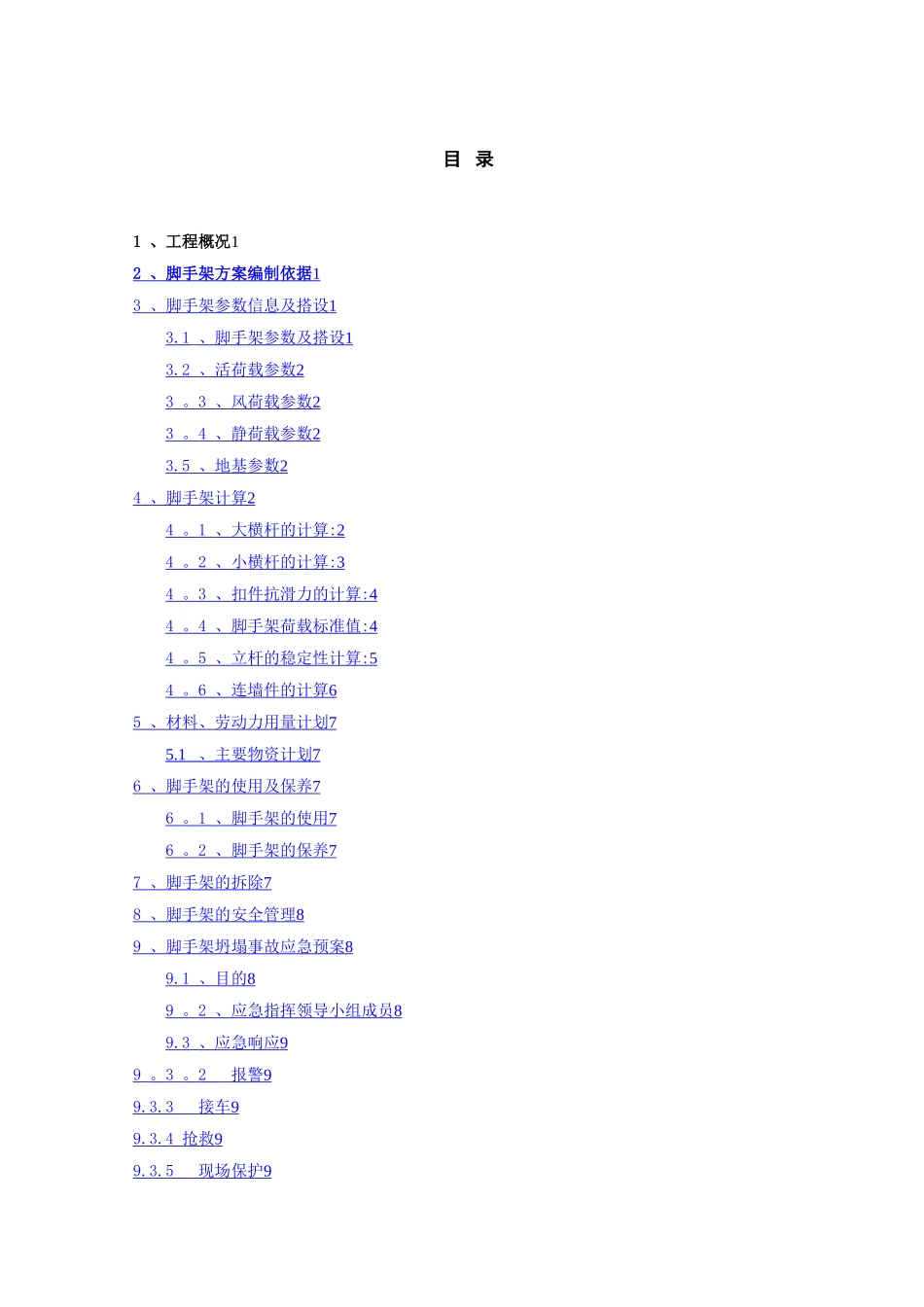

目 录1 、工程概况12 、脚手架方案编制依据 1 3 、脚手架参数信息及搭设 1 3.1 、脚手架参数及搭设 1 3.2 、活荷载参数 2 3 。 3 、风荷载参数 2 3 。 4 、静荷载参数 2 3.5 、地基参数 2 4 、脚手架计算 2 4 。 1 、大横杆的计算 : 2 4 。 2 、小横杆的计算 : 3 4 。 3 、扣件抗滑力的计算 : 4 4 。 4 、脚手架荷载标准值 : 4 4 。 5 、立杆的稳定性计算 : 5 4 。 6 、连墙件的计算 6 5 、材料、劳动力用量计划 7 5.1 、主要物资计划 7 6 、脚手架的使用及保养 7 6 。 1 、脚手架的使用 7 6 。 2 、脚手架的保养 7 7 、脚手架的拆除 7 8 、脚手架的安全管理 8 9 、脚手架坍塌事故应急预案 8 9.1 、目的 8 9 。 2 、应急指挥领导小组成员 8 9.3 、应急响应 9 9 。 3 。 2 报警 9 9.3.3 接车 9 9.3.4 抢救 9 9.3.5 现场保护 9 1、工程概况本工程为寿阳县曹家河城区段污水收集工程六标段沉井脚手架工程,外部采纳双排落地式脚手架。沉井内径为 7m,外径为8。6m,高度为 6.5m。2、脚手架方案编制依据 1)《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)2)《建筑地基基础设计法律规范》(GB 50007—2024)3)《建筑结构荷载法律规范》(GB 50009—2001)3、脚手架参数信息及搭设3。1、脚手架参数及搭设1、沉井外部采纳双排落地脚手架,其搭设尺寸为:立杆的纵距为 1。2米,立杆的横距为1。2米,立杆的步距为1.8 米;沉井内外脚手架搭设均为高度为6.3m,立杆计算采纳单立管;内排架距离壁板长度为0.35米;大横杆在下,搭接在大横杆上的小横杆根数为2;采纳的钢管类型为 Φ48×3.5; 横杆与立杆连接方式为单扣件;扣件抗滑承载力系数为 0。80;连墙件采纳一步四跨,竖向间距 6。0米,水平间距1。8米,采纳钢筋做拉筋通过焊接连接; 3。1。1、施工前严格按施工方案放线、设置底座、垫板和标定立杆位置。3.1。2、搭设前,必须对进场的脚手架杆、配件进行严格的检查,禁止使用规格和质量不合格的杆、配件.3。1。3、脚手架从中间部位开始向两边交圈搭设,在搭设完该处的立杆、纵向水平杆后,立即设置连墙杆。3.1.4、立杆:采纳单立杆,相邻立杆的接头位置错开布置在不同的步距内,与相近大横杆的距离必须小于 600mm,立杆与大横杆必须用直角扣件相紧,不得隔步设置,不得遗漏.立杆的垂直偏差必须小于架高的 1/300,...
