沉降观测方案

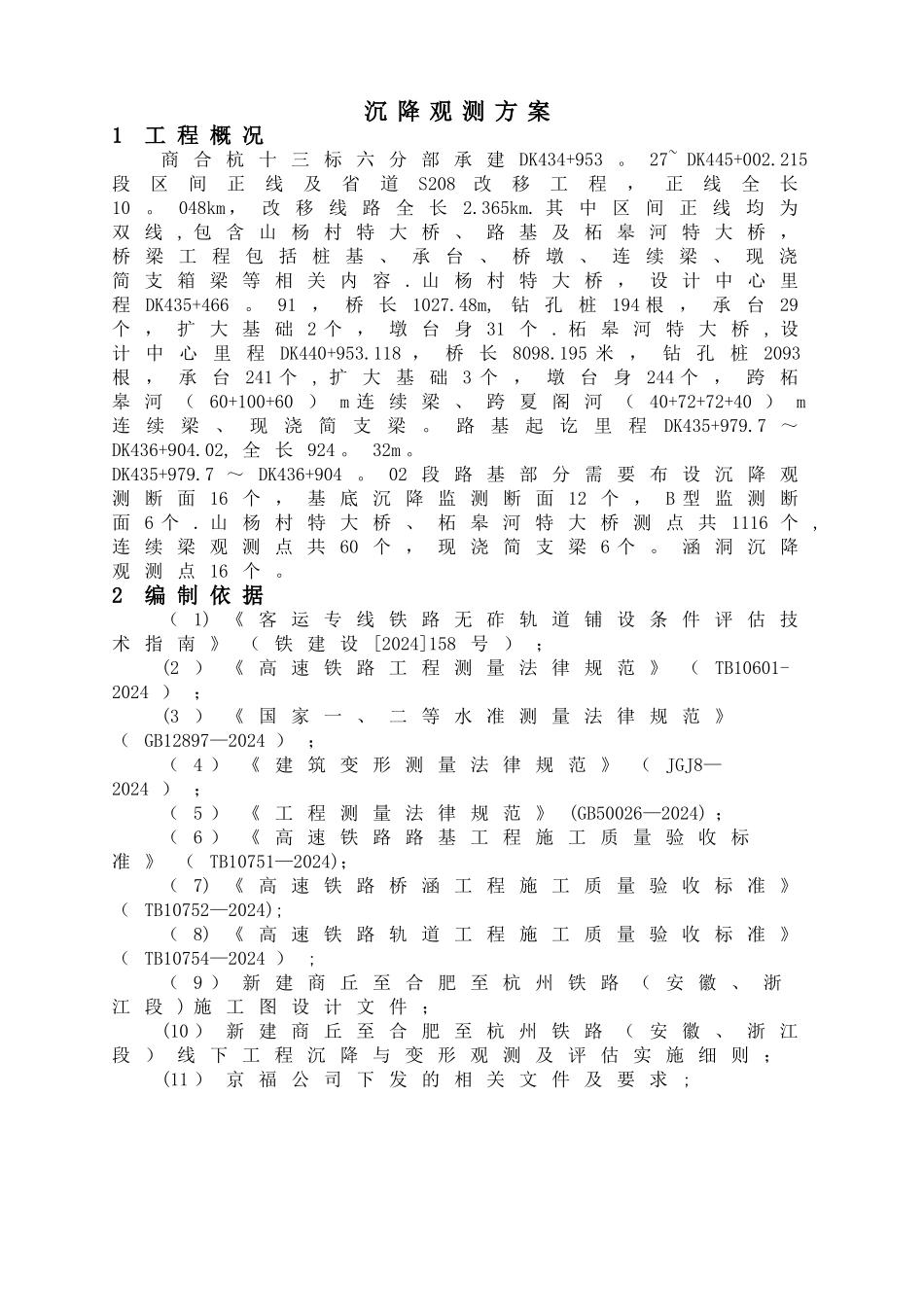

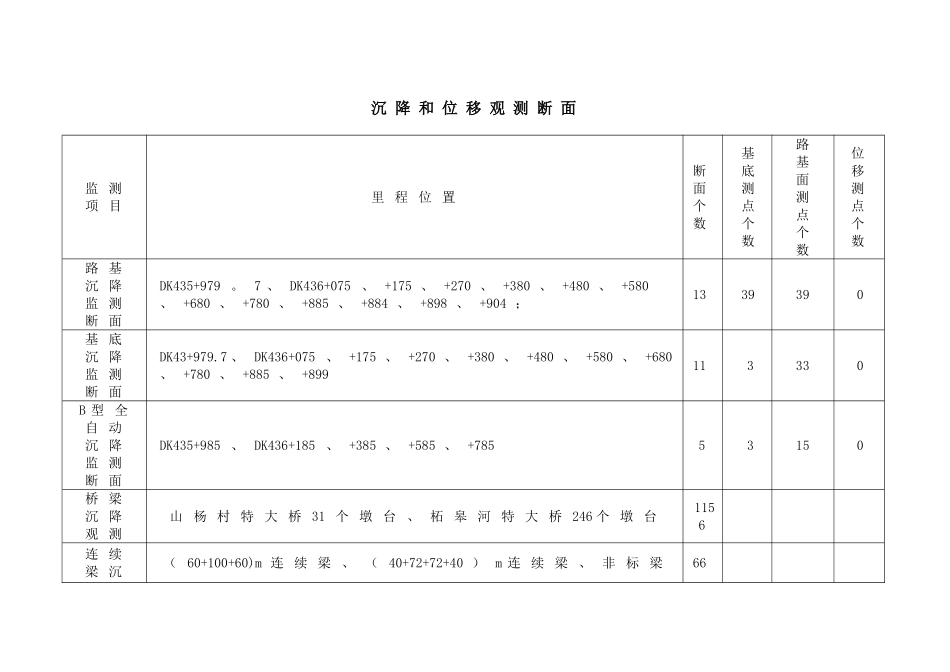

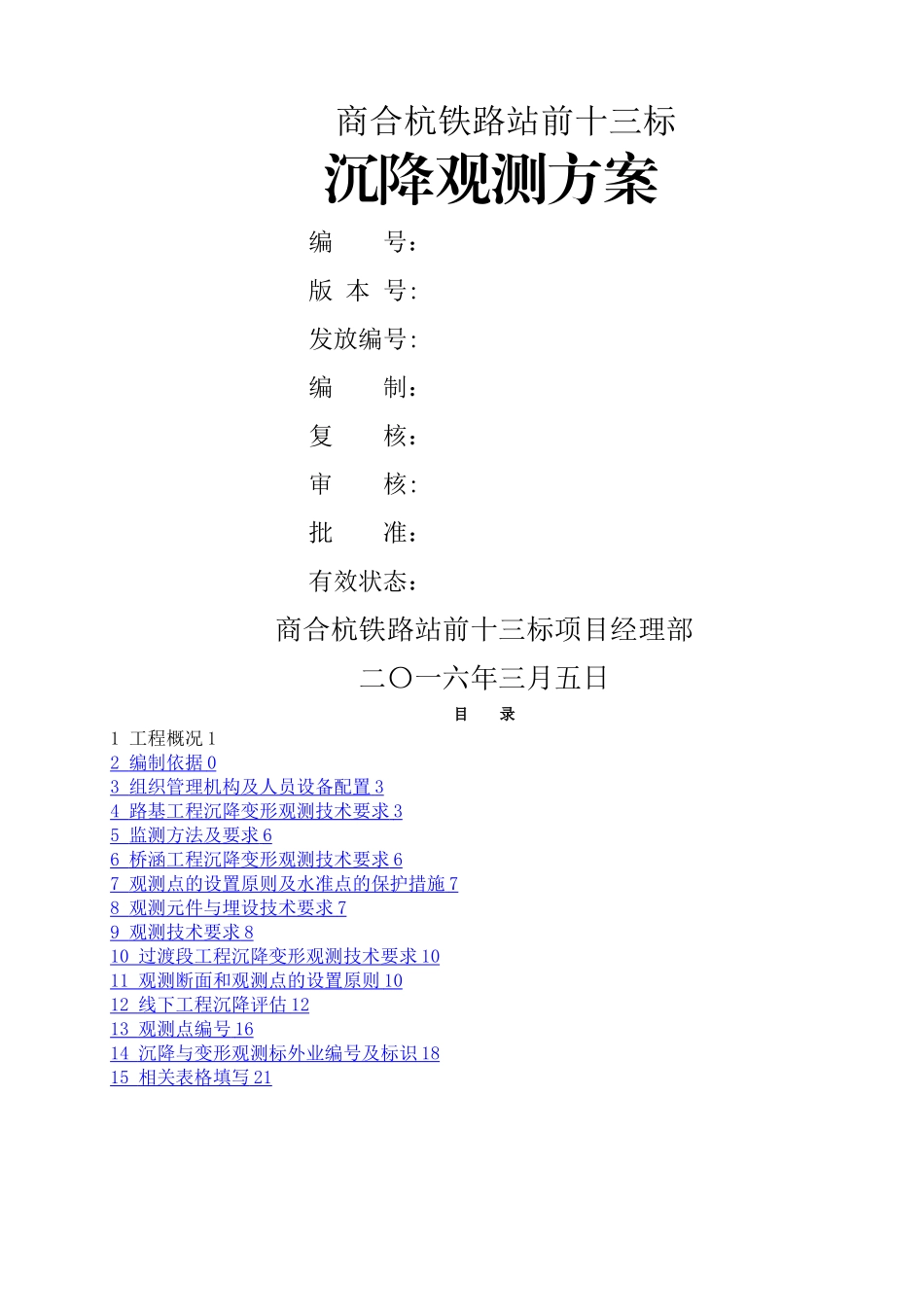

商合杭铁路站前十三标 沉降观测方案编 号：版 本 号:发放编号:编 制：复 核：审 核:批 准：有效状态：商合杭铁路站前十三标项目经理部二〇一六年三月五日目 录1 工程概况 12 编制依据 0 3 组织管理机构及人员设备配置 3 4 路基工程沉降变形观测技术要求 3 5 监测方法及要求 6 6 桥涵工程沉降变形观测技术要求 6 7 观测点的设置原则及水准点的保护措施 7 8 观测元件与埋设技术要求 7 9 观测技术要求 8 10 过渡段工程沉降变形观测技术要求 10 11 观测断面和观测点的设置原则 10 12 线下工程沉降评估 12 13 观测点编号 16 14 沉降与变形观测标外业编号及标识 18 15 相关表格填写 21 沉 降 观 测 方 案1 工 程 概 况商 合 杭 十 三 标 六 分 部 承 建 DK434+953 。 27~ DK445+002.215段区间正线及省道S208改移工程，正线全长10 。 048km ， 改 移 线 路 全 长2.365km. 其 中 区 间 正 线 均 为双 线 , 包 含 山 杨 村 特 大 桥 、 路 基 及 柘 皋 河 特 大 桥 ，桥 梁 工 程 包 括 桩 基 、 承 台 、 桥 墩 、 连 续 梁 、 现 浇简 支 箱 梁 等 相 关 内 容 . 山 杨 村 特 大 桥 ， 设 计 中 心 里程DK435+466。91，桥长1027.48m,钻孔桩194 根，承台29个 ， 扩 大 基 础 2 个 ， 墩 台 身 31 个 . 柘 皋 河 特 大 桥 , 设计中心里程DK440+953.118 ，桥长8098.195 米，钻孔桩2093根 ， 承 台 241 个 , 扩 大 基 础 3 个 ， 墩 台 身 244 个 ， 跨 柘皋 河 （ 60+100+60 ） m 连 续 梁 、 跨 夏 阁 河 （ 40+72+72+40 ） m连续梁、现浇简支梁。路基起讫里程DK435+979.7 ～DK436+904.02, 全 长 924 。 32m 。DK435+979.7 ～ DK436+904 。 02 段 路 基 部 分 需 要 布 设 沉 降 观测 断 面 16 个 ， 基 底 沉 降 监 测 断 面 12 个 ， B 型 监 测 断面 6 个 . 山 杨 村 特 大 桥 、 柘 皋 河 特 大 桥 测 点 共 1116 个 ,连 续 梁 观 测 点 共 60 个 ， 现 浇 简 支 梁 6 个 。 涵 洞 沉 降观 测 点 16 个 。2 编 制 依 据（ 1) 《 客 运 专 线 铁 路 无 砟 轨 道 铺 设 条 件 评 估 技术 指 南 ...
