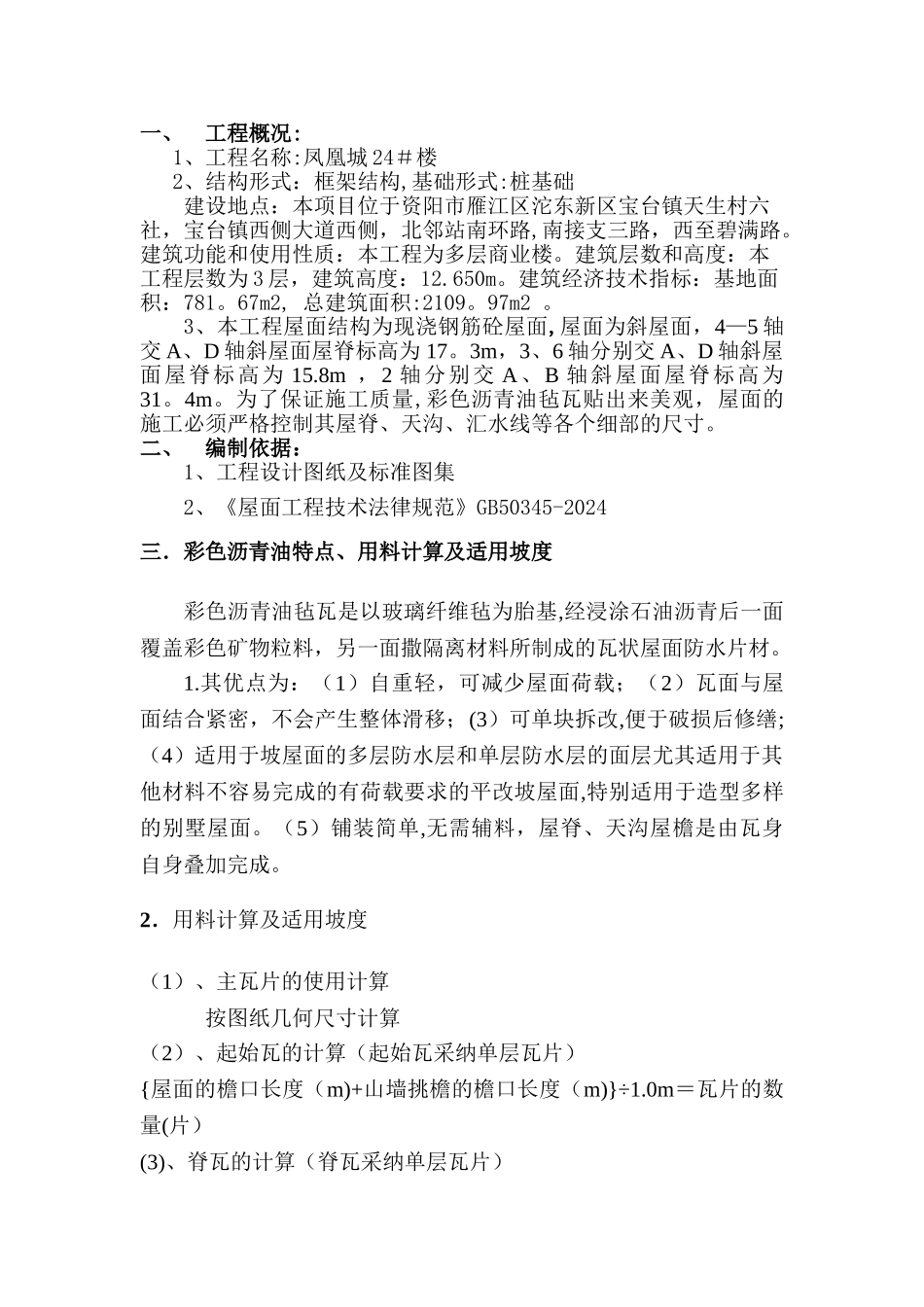

一、工程概况:1、工程名称:凤凰城 24#楼2、结构形式:框架结构,基础形式:桩基础建设地点:本项目位于资阳市雁江区沱东新区宝台镇天生村六社,宝台镇西侧大道西侧,北邻站南环路,南接支三路,西至碧满路。建筑功能和使用性质:本工程为多层商业楼。建筑层数和高度:本工程层数为 3 层,建筑高度:12.650m。建筑经济技术指标:基地面积:781。67m2, 总建筑面积:2109。97m2 。3、本工程屋面结构为现浇钢筋砼屋面,屋面为斜屋面,4—5 轴交 A、D 轴斜屋面屋脊标高为 17。3m,3、6 轴分别交 A、D 轴斜屋面屋脊标高为 15.8m ,2 轴分别交 A、B 轴斜屋面屋脊标高为31。4m。为了保证施工质量,彩色沥青油毡瓦贴出来美观,屋面的施工必须严格控制其屋脊、天沟、汇水线等各个细部的尺寸。二、编制依据:1、工程设计图纸及标准图集2、《屋面工程技术法律规范》GB50345-2024 三.彩色沥青油特点、用料计算及适用坡度彩色沥青油毡瓦是以玻璃纤维毡为胎基,经浸涂石油沥青后一面覆盖彩色矿物粒料,另一面撒隔离材料所制成的瓦状屋面防水片材。1.其优点为:(1)自重轻,可减少屋面荷载;(2)瓦面与屋面结合紧密,不会产生整体滑移;(3)可单块拆改,便于破损后修缮;(4)适用于坡屋面的多层防水层和单层防水层的面层尤其适用于其他材料不容易完成的有荷载要求的平改坡屋面,特别适用于造型多样的别墅屋面。(5)铺装简单,无需辅料,屋脊、天沟屋檐是由瓦身自身叠加完成。2.用料计算及适用坡度(1)、主瓦片的使用计算按图纸几何尺寸计算(2)、起始瓦的计算(起始瓦采纳单层瓦片){屋面的檐口长度(m)+山墙挑檐的檐口长度(m)}÷1.0m=瓦片的数量(片)(3)、脊瓦的计算(脊瓦采纳单层瓦片) 屋面的脊线长度(m)÷3÷0.143=瓦片的数量(片)(4)、瓦片的损耗率估算序号项目名称损耗率% 1起始瓦1 2脊瓦1。5 3 双坡造型屋面3 4四坡或多坡造型屋面5 5多棱或圆锥体造型屋面8-10 6圆弧或圆球造型屋面10—15彩色沥青油毡瓦不宜用于坡度小于 1:6 的屋面;坡度介于 1:6~1:3 之间的屋面,必须在沥青油毡瓦下增加防水层;坡度在 1:3 以上的屋面最适合沥青油毡瓦使用,防水效果最好.四.施工工具和材料4.1 施工工具保险带、带起子的钢锤、工具带子、平底胶鞋、油灰刀、钢尺、汽油喷灯(热熔用)、剪刀、卷尺、裁纸刀、弹线盒、直角尺、橡胶垫.4.2 材料及使用功能4.2.1 彩色沥青油毡瓦:用于坡屋面大面积防水。4。2。2 彩色沥青油毡瓦脊瓦...
