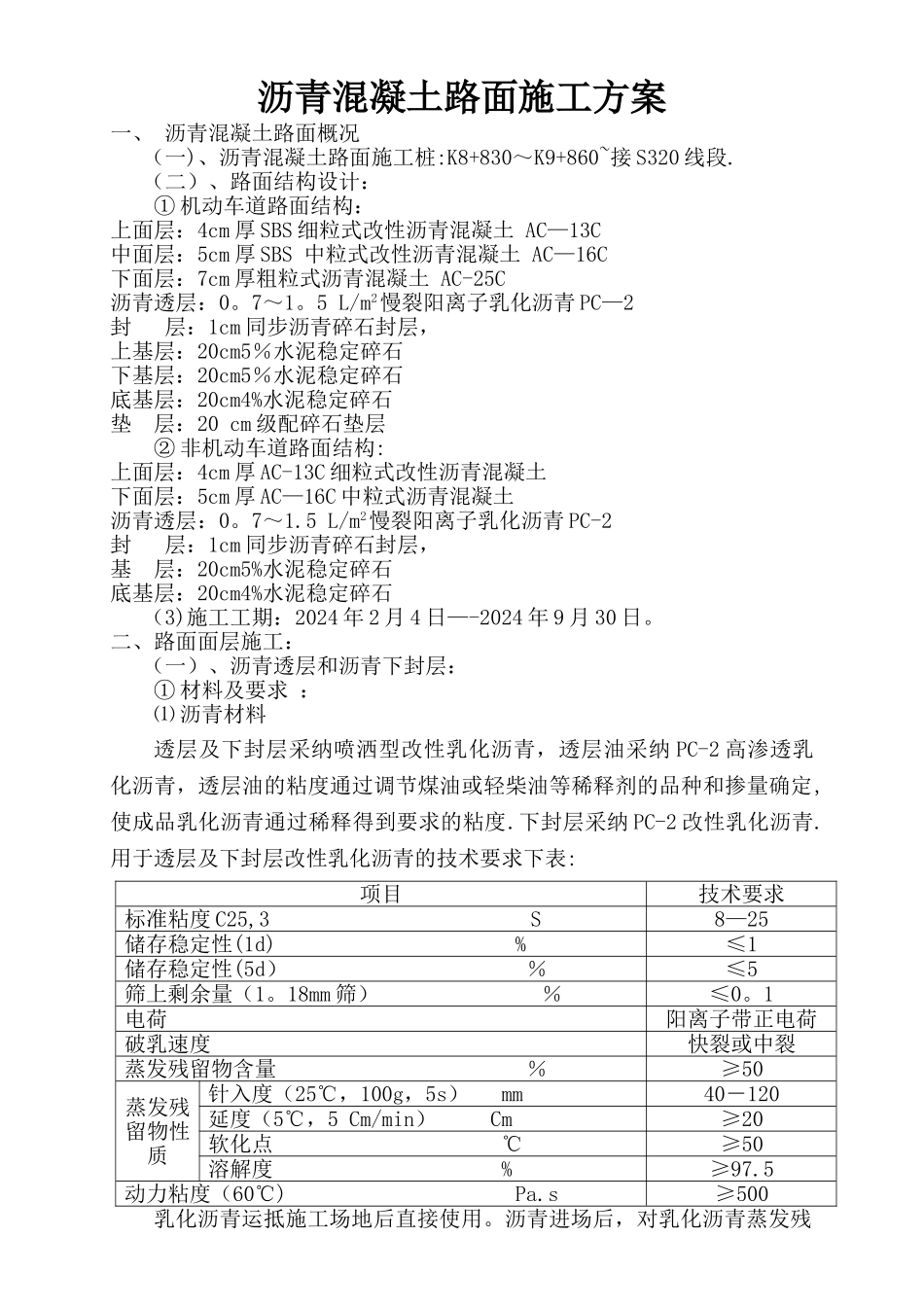

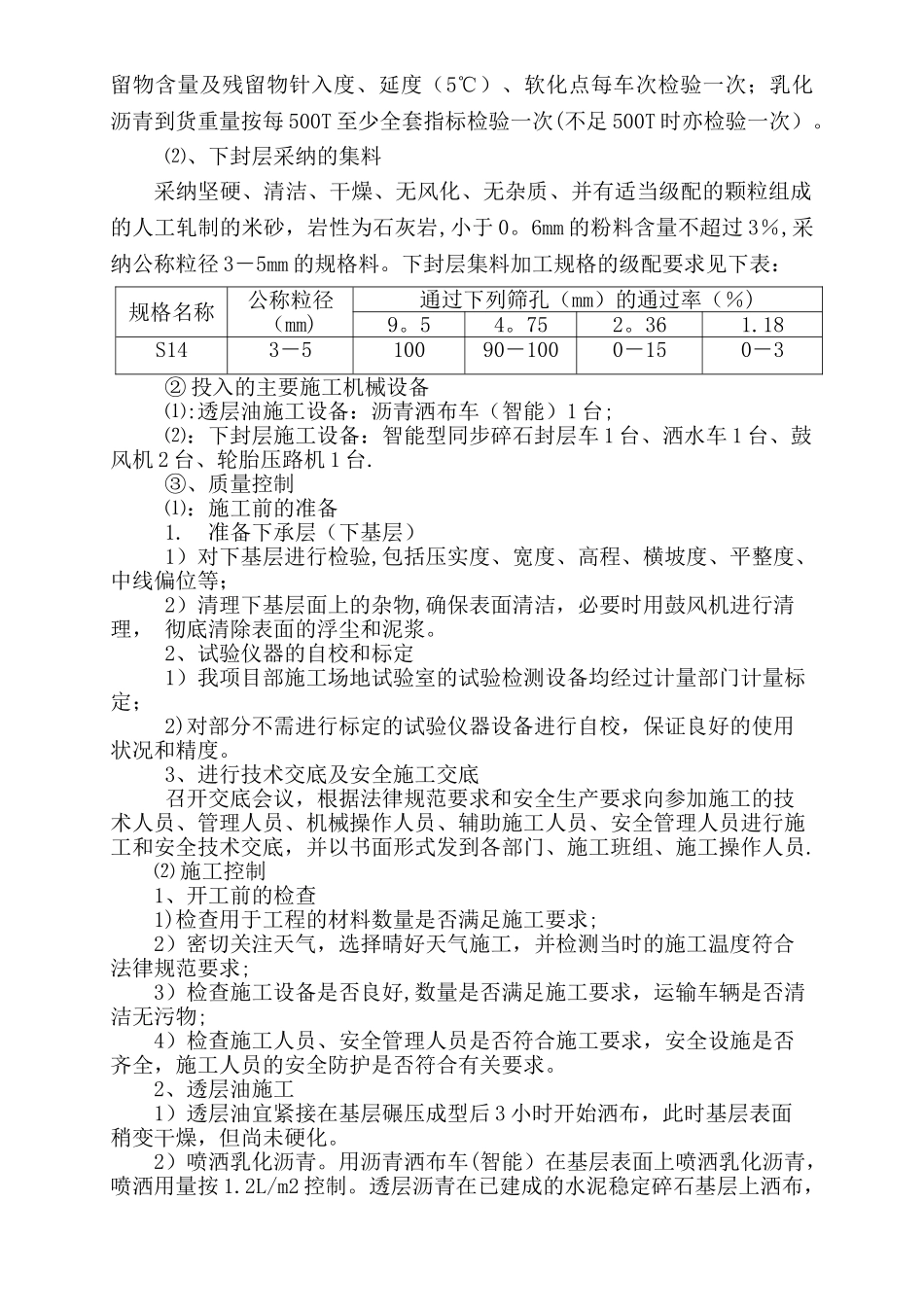

沥青混凝土路面施工方案一、 沥青混凝土路面概况（一)、沥青混凝土路面施工桩:K8+830～K9+860~接 S320 线段. （二）、路面结构设计：① 机动车道路面结构：上面层：4cm 厚 SBS 细粒式改性沥青混凝土 AC—13C中面层：5cm 厚 SBS 中粒式改性沥青混凝土 AC—16C下面层：7cm 厚粗粒式沥青混凝土 AC-25C沥青透层：0。7～1。5 L/m2慢裂阳离子乳化沥青 PC—2封 层：1cm 同步沥青碎石封层，上基层：20cm5％水泥稳定碎石 下基层：20cm5％水泥稳定碎石 底基层：20cm4%水泥稳定碎石 垫 层：20 cm 级配碎石垫层② 非机动车道路面结构:上面层：4cm 厚 AC-13C 细粒式改性沥青混凝土 下面层：5cm 厚 AC—16C 中粒式沥青混凝土 沥青透层：0。7～1.5 L/m2慢裂阳离子乳化沥青 PC-2封 层：1cm 同步沥青碎石封层，基 层：20cm5%水泥稳定碎石 底基层：20cm4%水泥稳定碎石 （3)施工工期：2024 年 2 月 4 日—-2024 年 9 月 30 日。二、路面面层施工：（一）、沥青透层和沥青下封层：① 材料及要求 ：⑴ 沥青材料透层及下封层采纳喷洒型改性乳化沥青，透层油采纳 PC-2 高渗透乳化沥青，透层油的粘度通过调节煤油或轻柴油等稀释剂的品种和掺量确定,使成品乳化沥青通过稀释得到要求的粘度.下封层采纳 PC-2 改性乳化沥青.用于透层及下封层改性乳化沥青的技术要求下表:项目技术要求标准粘度 C25,3 S8—25储存稳定性(1d) %≤1储存稳定性(5d） ％≤5筛上剩余量（1。18mm 筛） ％≤0。1电荷阳离子带正电荷破乳速度快裂或中裂蒸发残留物含量 ％≥50蒸发残留物性质针入度（25℃，100g，5s） mm40－120延度（5℃，5 Cm/min） Cm≥20软化点 ℃≥50溶解度 %≥97.5动力粘度（60℃) Pa.s≥500乳化沥青运抵施工场地后直接使用。沥青进场后，对乳化沥青蒸发残留物含量及残留物针入度、延度（5℃）、软化点每车次检验一次；乳化沥青到货重量按每 500T 至少全套指标检验一次(不足 500T 时亦检验一次）。⑵、下封层采纳的集料采纳坚硬、清洁、干燥、无风化、无杂质、并有适当级配的颗粒组成的人工轧制的米砂，岩性为石灰岩,小于 0。6mm 的粉料含量不超过 3％,采纳公称粒径 3－5mm 的规格料。下封层集料加工规格的级配要求见下表：规格名称公称粒径（mm)通过下列筛孔（mm）的通过率（％)9。54。752。361.18S143－510090－1000－150－3② 投入的主要施工机械设备 ⑴:透层油施工设备：沥青洒布车（智能）1 ...
