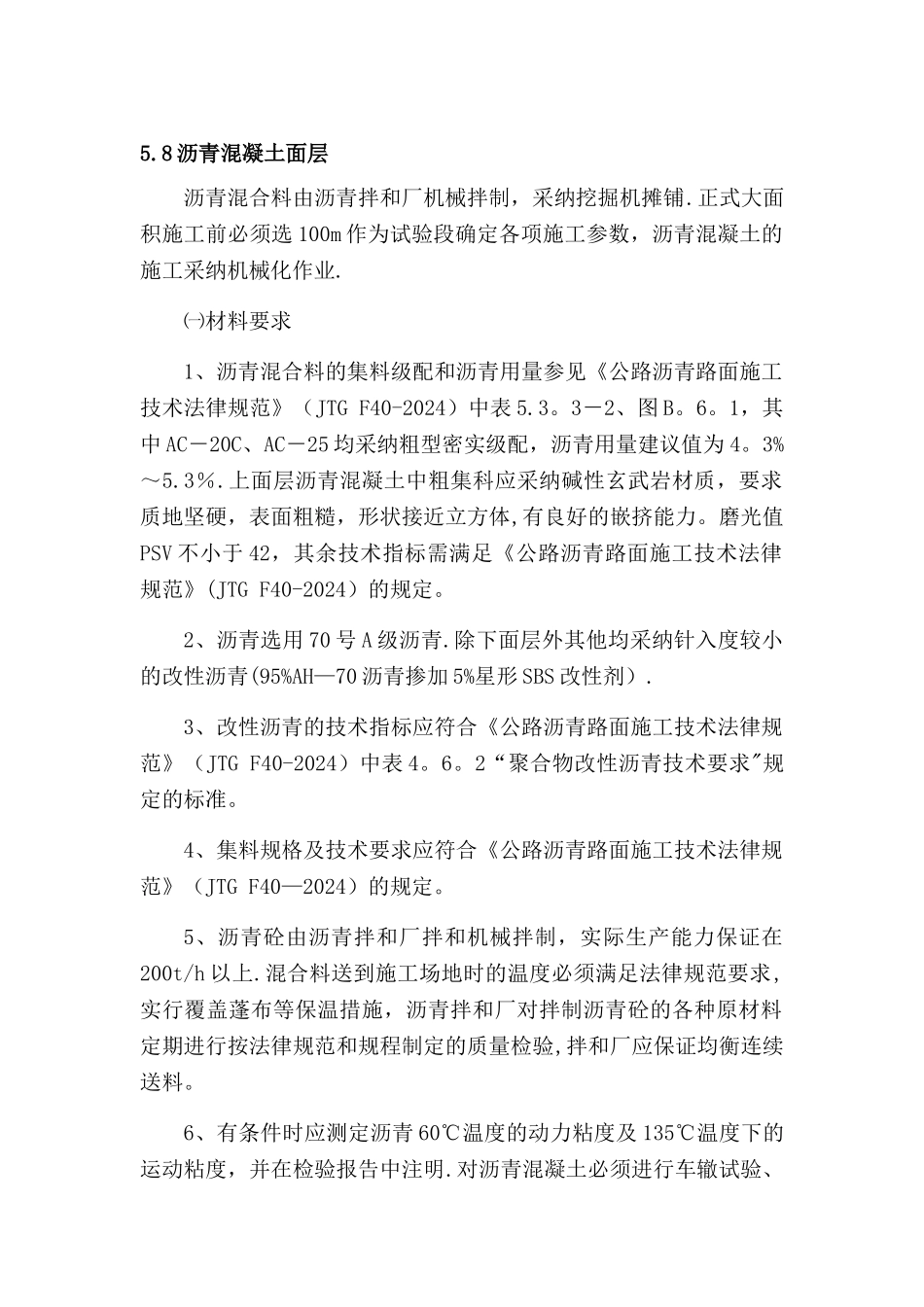

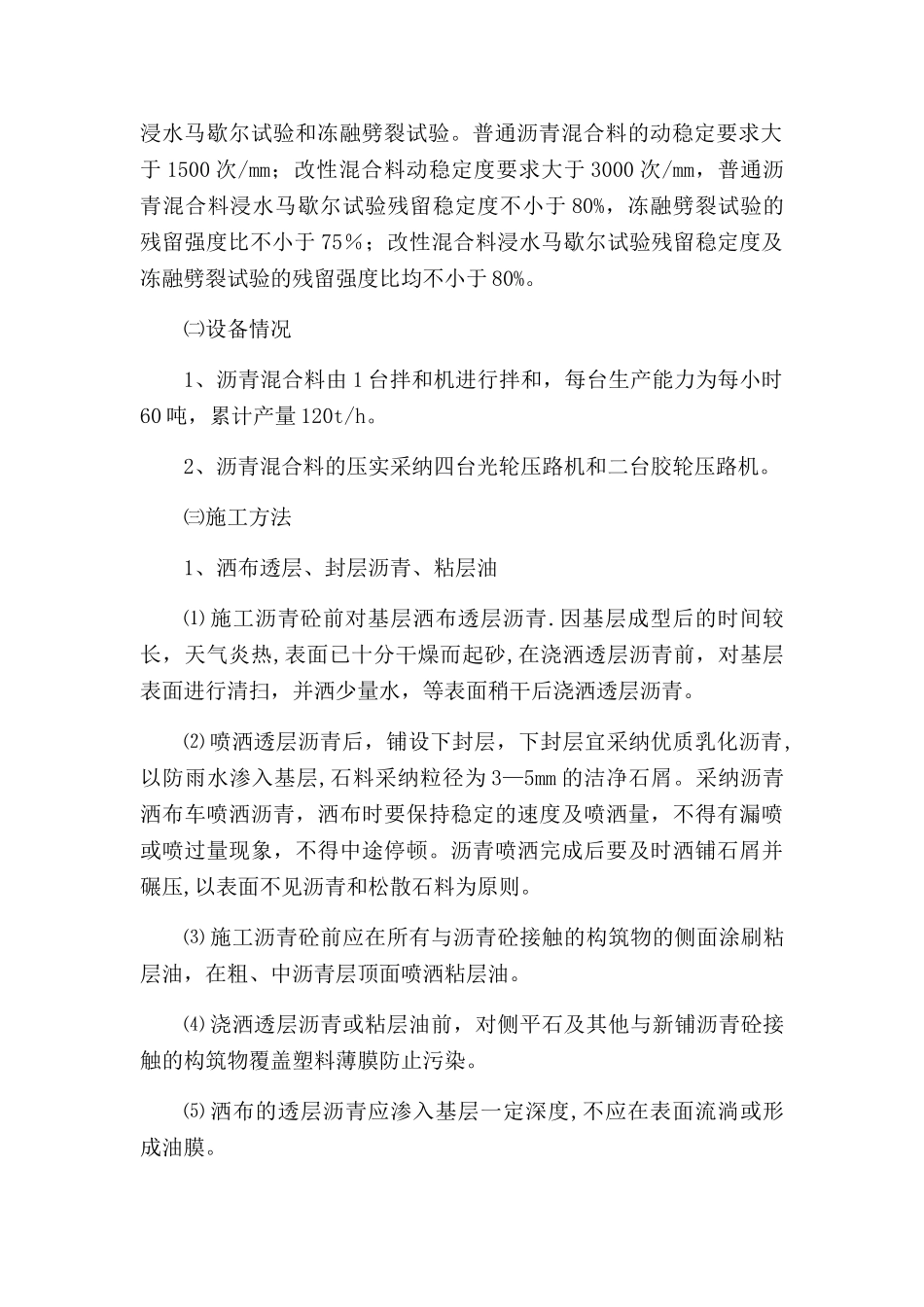

5.8 沥青混凝土面层沥青混合料由沥青拌和厂机械拌制，采纳挖掘机摊铺.正式大面积施工前必须选 100m 作为试验段确定各项施工参数，沥青混凝土的施工采纳机械化作业.㈠材料要求1、沥青混合料的集料级配和沥青用量参见《公路沥青路面施工技术法律规范》（JTG F40-2024）中表 5.3。3－2、图 B。6。1，其中 AC－20C、AC－25 均采纳粗型密实级配，沥青用量建议值为 4。3%～5.3％.上面层沥青混凝土中粗集科应采纳碱性玄武岩材质，要求质地坚硬，表面粗糙，形状接近立方体,有良好的嵌挤能力。磨光值PSV 不小于 42，其余技术指标需满足《公路沥青路面施工技术法律规范》(JTG F40-2024）的规定。2、沥青选用 70 号 A 级沥青.除下面层外其他均采纳针入度较小的改性沥青(95%AH—70 沥青掺加 5%星形 SBS 改性剂）.3、改性沥青的技术指标应符合《公路沥青路面施工技术法律规范》（JTG F40-2024）中表 4。6。2“聚合物改性沥青技术要求"规定的标准。4、集料规格及技术要求应符合《公路沥青路面施工技术法律规范》（JTG F40—2024）的规定。5、沥青砼由沥青拌和厂拌和机械拌制，实际生产能力保证在200t/h 以上.混合料送到施工场地时的温度必须满足法律规范要求,实行覆盖蓬布等保温措施，沥青拌和厂对拌制沥青砼的各种原材料定期进行按法律规范和规程制定的质量检验,拌和厂应保证均衡连续送料。6、有条件时应测定沥青 60℃温度的动力粘度及 135℃温度下的运动粘度，并在检验报告中注明.对沥青混凝土必须进行车辙试验、浸水马歇尔试验和冻融劈裂试验。普通沥青混合料的动稳定要求大于 1500 次/mm；改性混合料动稳定度要求大于 3000 次/mm，普通沥青混合料浸水马歇尔试验残留稳定度不小于 80%，冻融劈裂试验的残留强度比不小于 75％；改性混合料浸水马歇尔试验残留稳定度及冻融劈裂试验的残留强度比均不小于 80%。㈡设备情况1、沥青混合料由 1 台拌和机进行拌和，每台生产能力为每小时60 吨，累计产量 120t/h。2、沥青混合料的压实采纳四台光轮压路机和二台胶轮压路机。㈢施工方法1、洒布透层、封层沥青、粘层油⑴ 施工沥青砼前对基层洒布透层沥青.因基层成型后的时间较长，天气炎热,表面已十分干燥而起砂,在浇洒透层沥青前，对基层表面进行清扫，并洒少量水，等表面稍干后浇洒透层沥青。⑵ 喷洒透层沥青后，铺设下封层，下封层宜采纳优质乳化沥青,以防雨水渗入基层,石料采纳粒径为 3—5mm 的洁净石屑。采纳沥青洒布车喷洒沥...
