2025年二建市政2K31掌握市政公用工程横道图和网络计划图编制

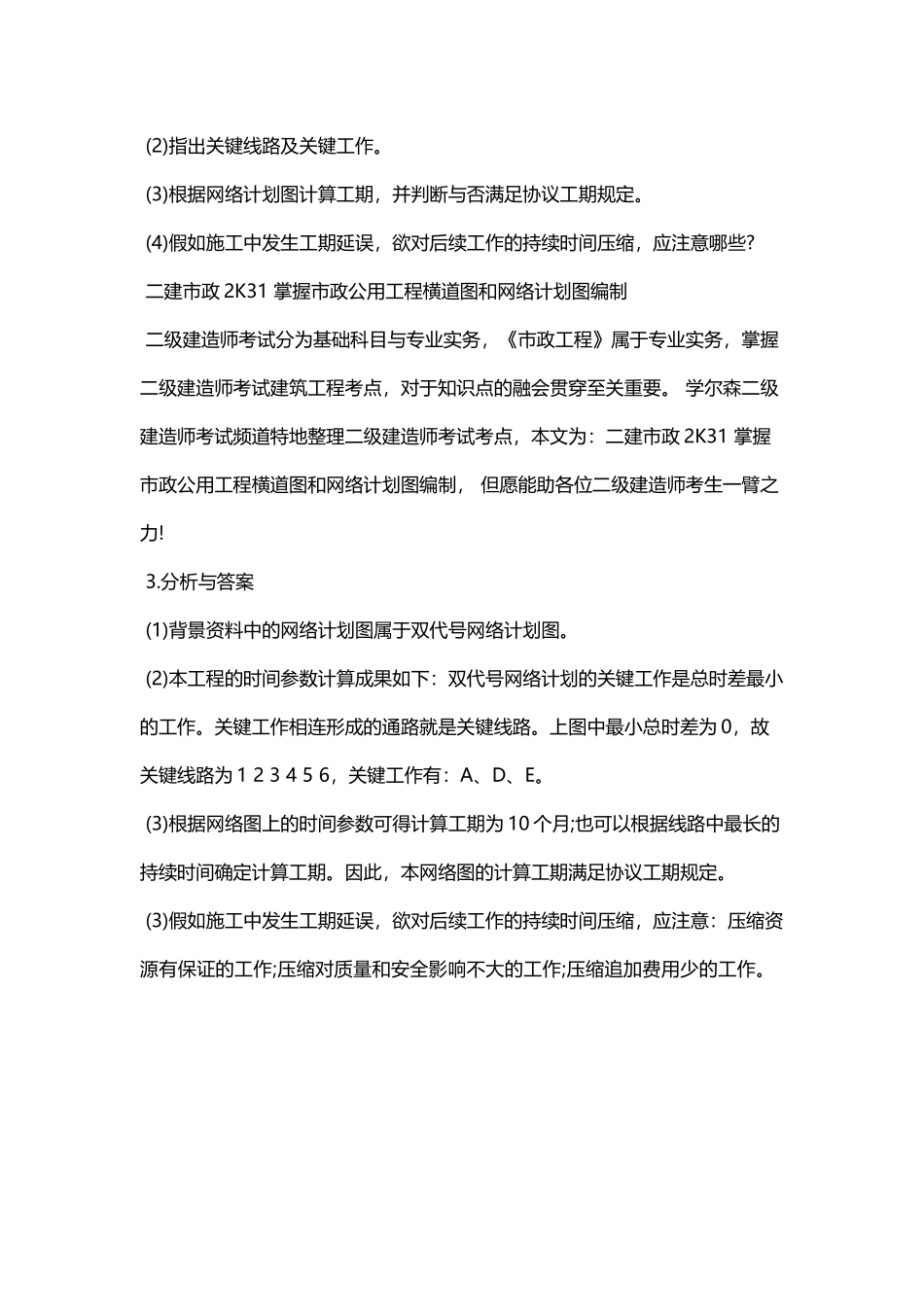

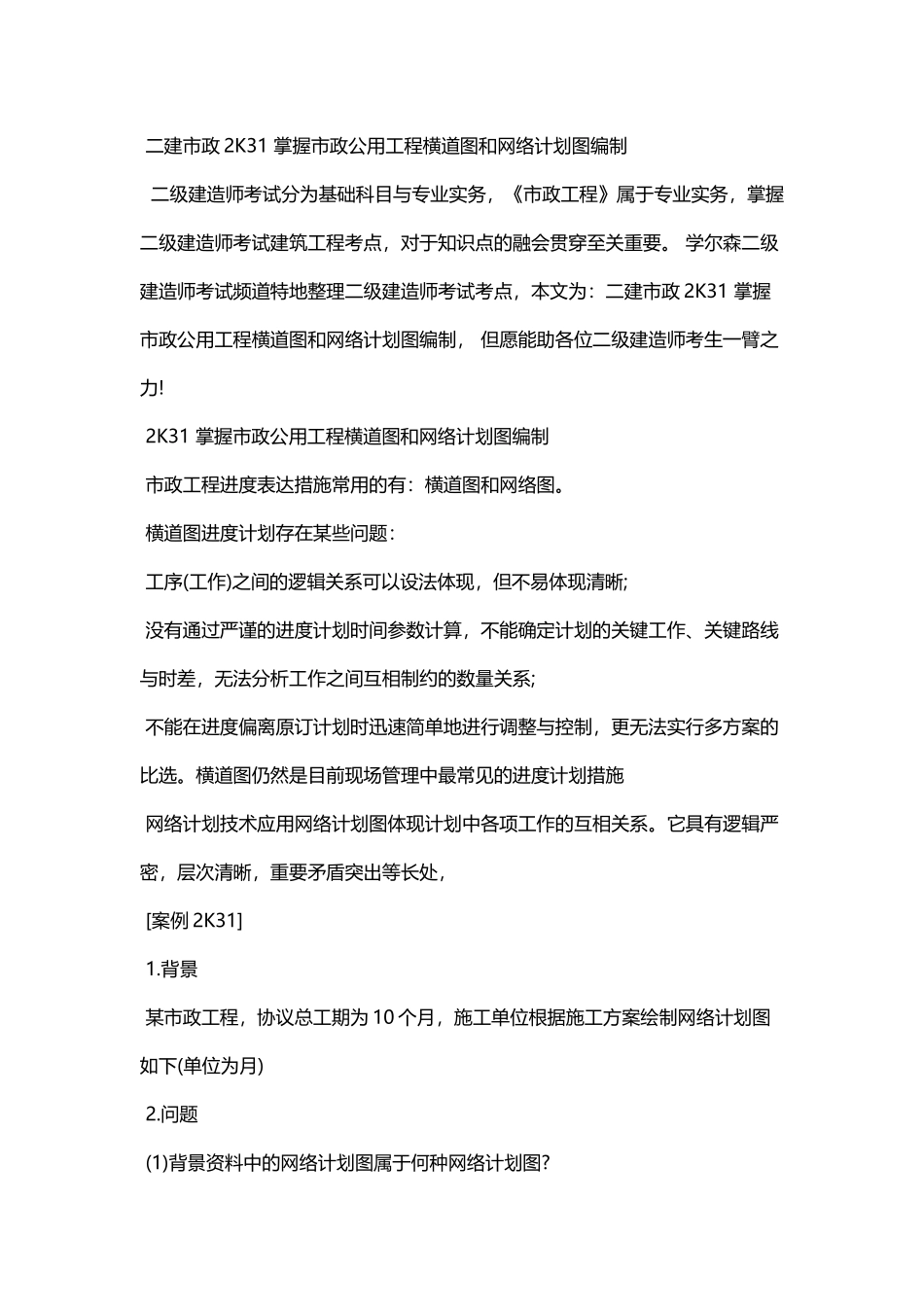

二建市政 2K31 掌握市政公用工程横道图和网络计划图编制 二级建造师考试分为基础科目与专业实务，《市政工程》属于专业实务，掌握二级建造师考试建筑工程考点，对于知识点的融会贯穿至关重要。 学尔森二级建造师考试频道特地整理二级建造师考试考点，本文为：二建市政 2K31 掌握市政公用工程横道图和网络计划图编制， 但愿能助各位二级建造师考生一臂之力! 2K31 掌握市政公用工程横道图和网络计划图编制 市政工程进度表达措施常用的有：横道图和网络图。 横道图进度计划存在某些问题： 工序(工作)之间的逻辑关系可以设法体现，但不易体现清晰; 没有通过严谨的进度计划时间参数计算，不能确定计划的关键工作、关键路线与时差，无法分析工作之间互相制约的数量关系; 不能在进度偏离原订计划时迅速简单地进行调整与控制，更无法实行多方案的比选。横道图仍然是目前现场管理中最常见的进度计划措施 网络计划技术应用网络计划图体现计划中各项工作的互相关系。它具有逻辑严密，层次清晰，重要矛盾突出等长处， [案例 2K31] 1.背景 某市政工程，协议总工期为 10 个月，施工单位根据施工方案绘制网络计划图如下(单位为月) 2.问题 (1)背景资料中的网络计划图属于何种网络计划图? (2)指出关键线路及关键工作。 (3)根据网络计划图计算工期，并判断与否满足协议工期规定。 (4)假如施工中发生工期延误，欲对后续工作的持续时间压缩，应注意哪些? 二建市政 2K31 掌握市政公用工程横道图和网络计划图编制 二级建造师考试分为基础科目与专业实务，《市政工程》属于专业实务，掌握二级建造师考试建筑工程考点，对于知识点的融会贯穿至关重要。 学尔森二级建造师考试频道特地整理二级建造师考试考点，本文为：二建市政 2K31 掌握市政公用工程横道图和网络计划图编制， 但愿能助各位二级建造师考生一臂之力! 3.分析与答案 (1)背景资料中的网络计划图属于双代号网络计划图。 (2)本工程的时间参数计算成果如下：双代号网络计划的关键工作是总时差最小的工作。关键工作相连形成的通路就是关键线路。上图中最小总时差为 0，故关键线路为 1 2 3 4 5 6，关键工作有：A、D、E。 (3)根据网络图上的时间参数可得计算工期为 10 个月;也可以根据线路中最长的持续时间确定计算工期。因此，本网络图的计算工期满足协议工期规定。 (3)假如施工中发生工期延误，欲对后续工作的持续时间压缩，应注意：压缩资源有保证的工作;压缩对质...
