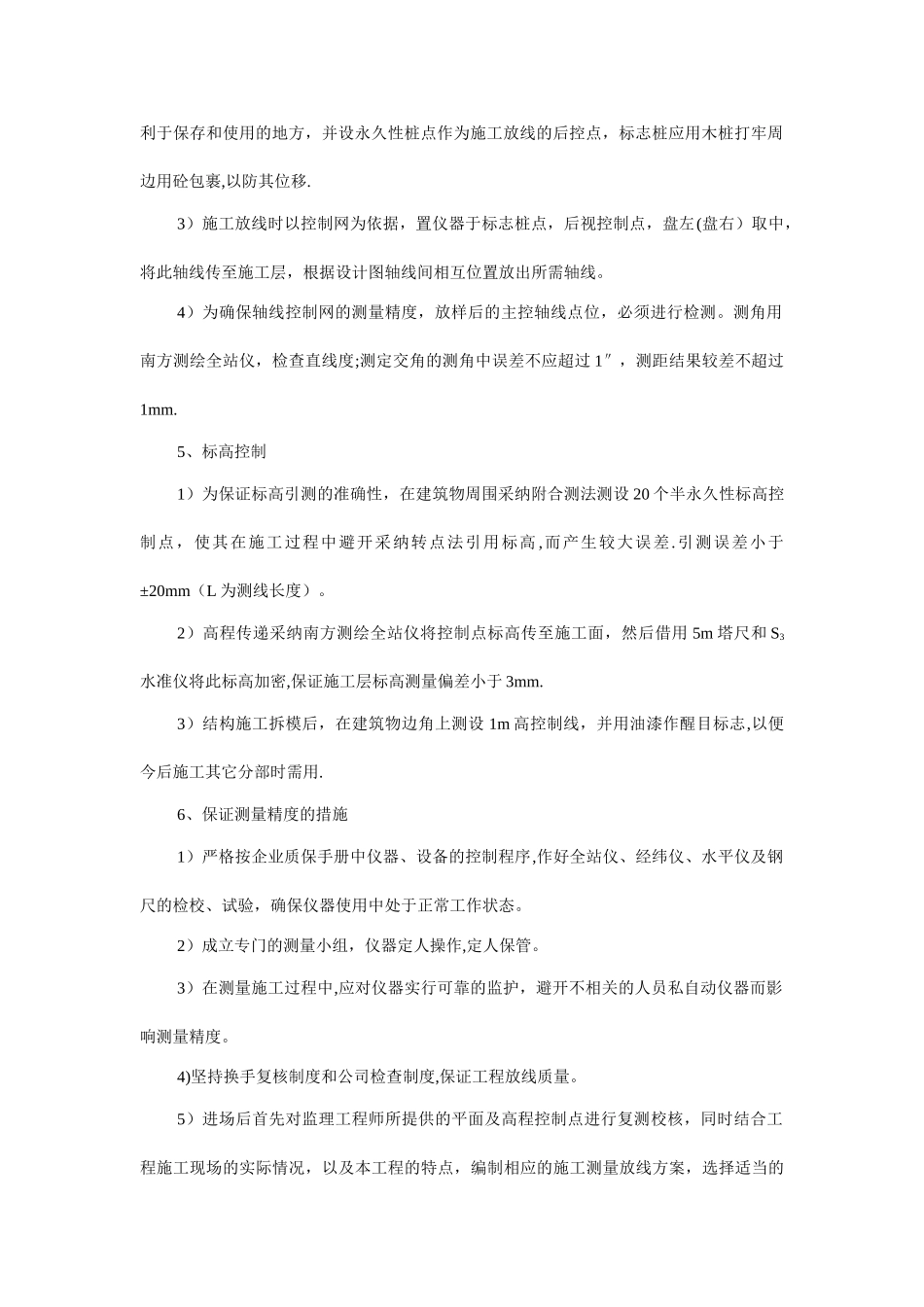

河道整治工程施工方案与技术措施. 4。1 前期施工4.1。1、工程测量本标段处于弧线段，测量控制相对较为复杂，测量人员在项目开工前,要熟读图纸,熟悉各个控制点的位置、坐标、高程，制定出施工放样方案，对每个施工控制点药反复核算确保准确无误,工程结构放样误差控制在法律规范要求之内.为确保建筑物的定位准确，在放线之前必须对四周的道路、场地控制点及控制线的坐标、标高位置、地面及地下设施关系，核实无误后方可放线定位。在施工过程中，作业人员须严格根据工程测量法律规范（GB50026—93）的要求进行施工测量。1、测量仪器及人员现场配置一个 3 人放线小组,配备南方测绘全站仪一台，经纬仪一台，水准仪一台，吊线锤 2 个，100m 皮尺 2 把、5m 卷尺 2 以及放线相关的标记等。2、建筑物平面网的测设1)由于该工程为弧线段，占地狭长，为便于施工放线，本工程总体定位以规划局划定的红线地形图为依据，用给定的定位座标轴交点采纳直角坐标法测设出矩形轴线控制网,并用外控法加以控制测量。2）为了防止边坡滑动和施工对控制点的影响,将重要的控制点引到施工区外便于保护的地方用预制桩作定位点。以便随时用以测量。3、细部测量根据各主轴线的控制桩，按建筑平面关系尺寸测设出其它轴线，然后根据这些轴线进行基础开挖边线定位、基础定位及施工.4、测设过程中的主要技术要求1)在测设过程中，其测回归零差不大于 12″,同一方向一测较差不大于 12″。2）为避开施工过程中对施工控制网的影响,须把网线标志桩引测至施工影响区域外有利于保存和使用的地方，并设永久性桩点作为施工放线的后控点，标志桩应用木桩打牢周边用砼包裹,以防其位移.3）施工放线时以控制网为依据，置仪器于标志桩点，后视控制点，盘左(盘右）取中，将此轴线传至施工层，根据设计图轴线间相互位置放出所需轴线。4）为确保轴线控制网的测量精度，放样后的主控轴线点位，必须进行检测。测角用南方测绘全站仪，检查直线度;测定交角的测角中误差不应超过 1″，测距结果较差不超过1mm.5、标高控制1）为保证标高引测的准确性，在建筑物周围采纳附合测法测设 20 个半永久性标高控制点，使其在施工过程中避开采纳转点法引用标高 ,而产生较大误差.引测误差小于±20mm（L 为测线长度）。2）高程传递采纳南方测绘全站仪将控制点标高传至施工面，然后借用 5m 塔尺和 S3水准仪将此标高加密,保证施工层标高测量偏差小于 3mm.3）结构施工拆模后，在建筑物边角上测设 1m ...
