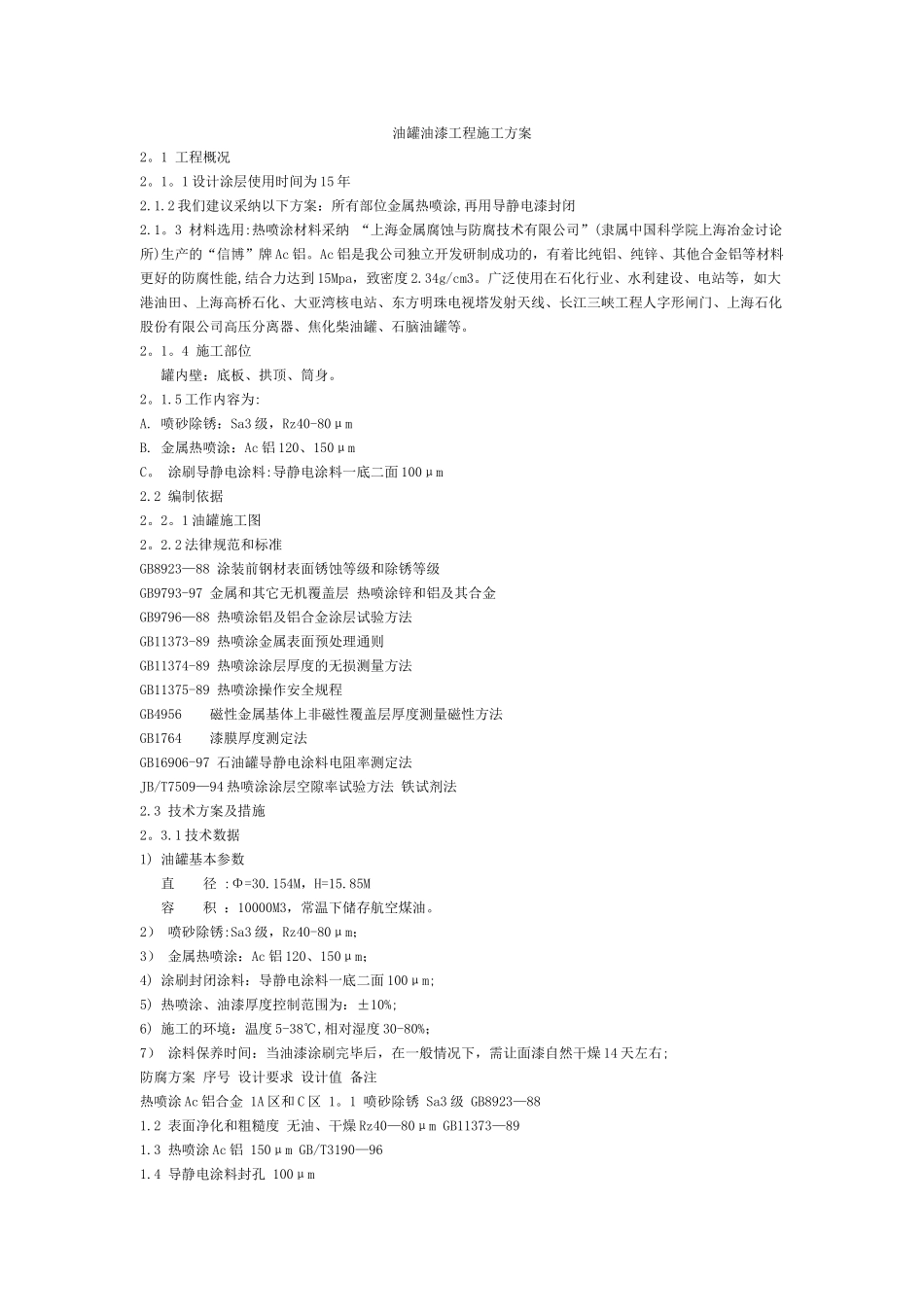

油罐油漆工程施工方案

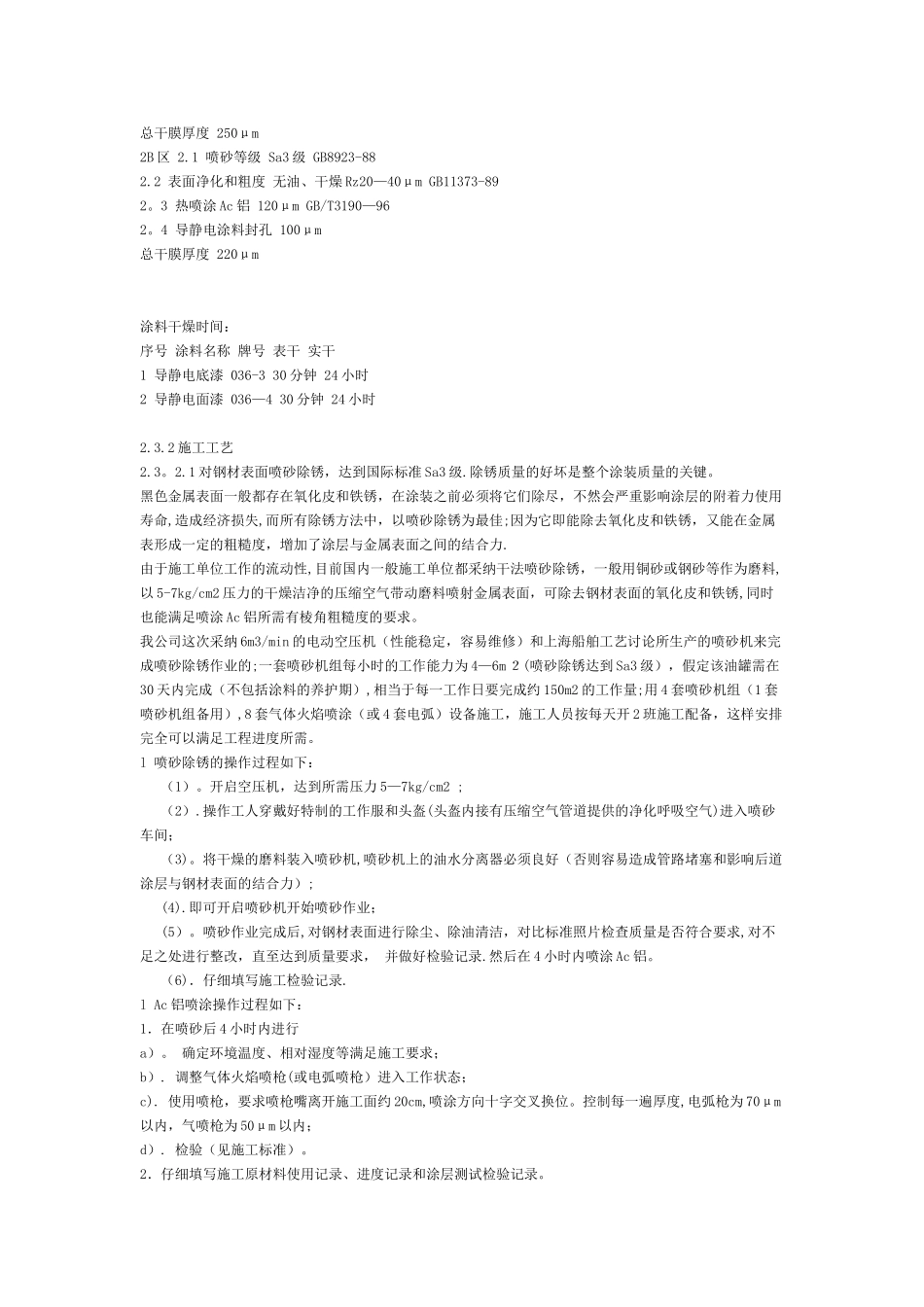

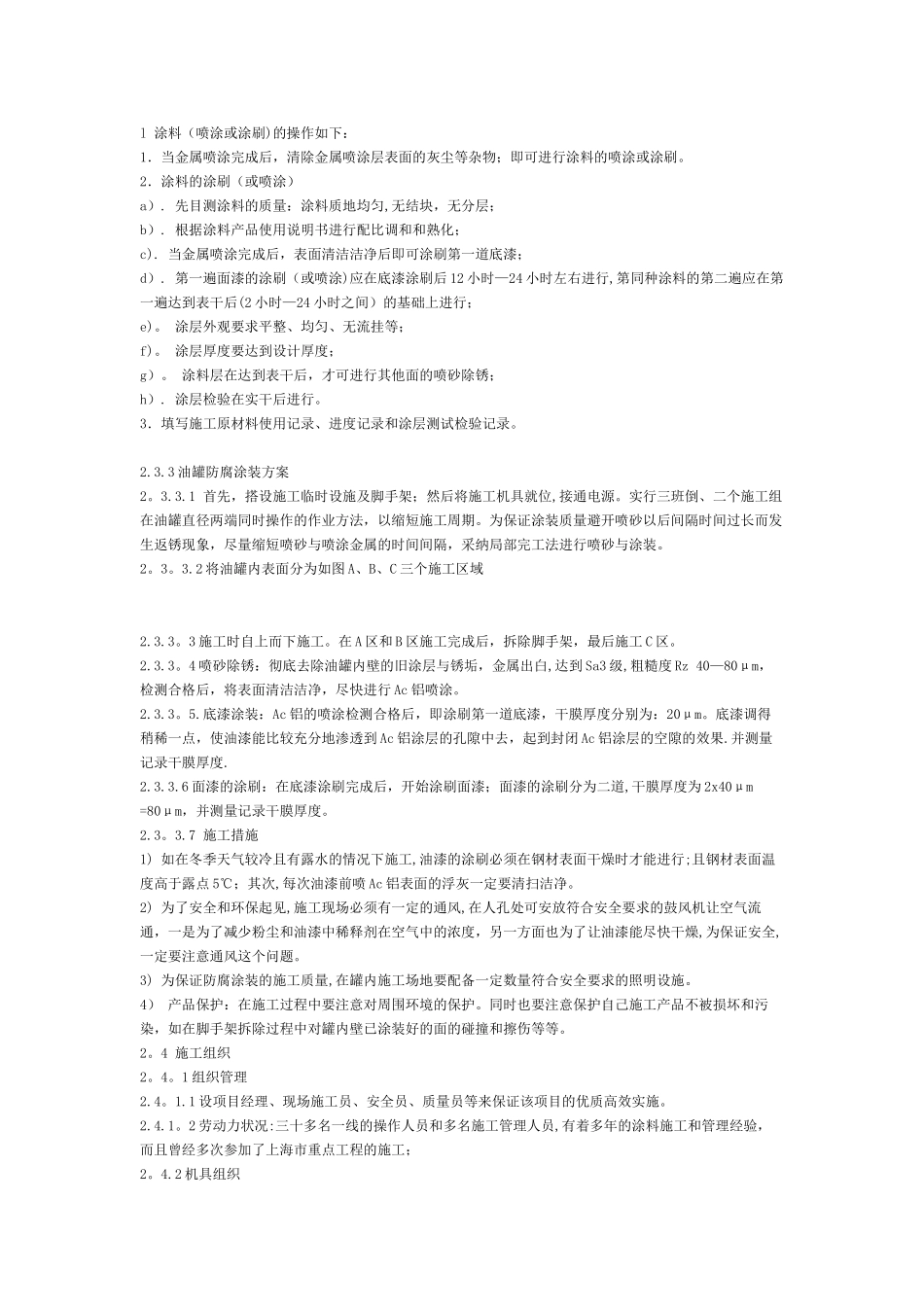

油罐油漆工程施工方案2。1 工程概况2。1。1 设计涂层使用时间为 15 年2.1.2 我们建议采纳以下方案：所有部位金属热喷涂,再用导静电漆封闭2.1。3 材料选用:热喷涂材料采纳 “上海金属腐蚀与防腐技术有限公司”(隶属中国科学院上海冶金讨论所)生产的“信博”牌 Ac 铝。Ac 铝是我公司独立开发研制成功的，有着比纯铝、纯锌、其他合金铝等材料更好的防腐性能,结合力达到 15Mpa，致密度 2.34g/cm3。广泛使用在石化行业、水利建设、电站等，如大港油田、上海高桥石化、大亚湾核电站、东方明珠电视塔发射天线、长江三峡工程人字形闸门、上海石化股份有限公司高压分离器、焦化柴油罐、石脑油罐等。2。1。4 施工部位 罐内壁：底板、拱顶、筒身。2。1.5 工作内容为:A. 喷砂除锈：Sa3 级，Rz40-80μmB. 金属热喷涂：Ac 铝 120、150μmC。 涂刷导静电涂料:导静电涂料一底二面 100μm2.2 编制依据2。2。1 油罐施工图2。2.2 法律规范和标准GB8923—88 涂装前钢材表面锈蚀等级和除锈等级GB9793-97 金属和其它无机覆盖层 热喷涂锌和铝及其合金GB9796—88 热喷涂铝及铝合金涂层试验方法GB11373-89 热喷涂金属表面预处理通则GB11374-89 热喷涂涂层厚度的无损测量方法GB11375-89 热喷涂操作安全规程GB4956 磁性金属基体上非磁性覆盖层厚度测量磁性方法GB1764 漆膜厚度测定法GB16906-97 石油罐导静电涂料电阻率测定法JB/T7509—94 热喷涂涂层空隙率试验方法 铁试剂法2.3 技术方案及措施2。3.1 技术数据1) 油罐基本参数 直 径 :Φ=30.154M，H=15.85M 容 积 ：10000M3，常温下储存航空煤油。2） 喷砂除锈:Sa3 级，Rz40-80μm；3） 金属热喷涂：Ac 铝 120、150μm；4) 涂刷封闭涂料：导静电涂料一底二面 100μm;5) 热喷涂、油漆厚度控制范围为：±10%;6) 施工的环境：温度 5-38℃,相对湿度 30-80%；7） 涂料保养时间：当油漆涂刷完毕后，在一般情况下，需让面漆自然干燥 14 天左右;防腐方案 序号 设计要求 设计值 备注热喷涂 Ac 铝合金 1A 区和 C 区 1。1 喷砂除锈 Sa3 级 GB8923—881.2 表面净化和粗糙度 无油、干燥 Rz40—80μm GB11373—891.3 热喷涂 Ac 铝 150μm GB/T3190—961.4 导静电涂料封孔 100μm 总干膜厚度 250μm 2B 区 2.1 喷砂等级 Sa3 级 GB8923-882.2 表面净化和粗度 无油、干燥 Rz20—40μm GB11373-892。3 热喷涂 Ac 铝 120μm GB/T3190—9...
