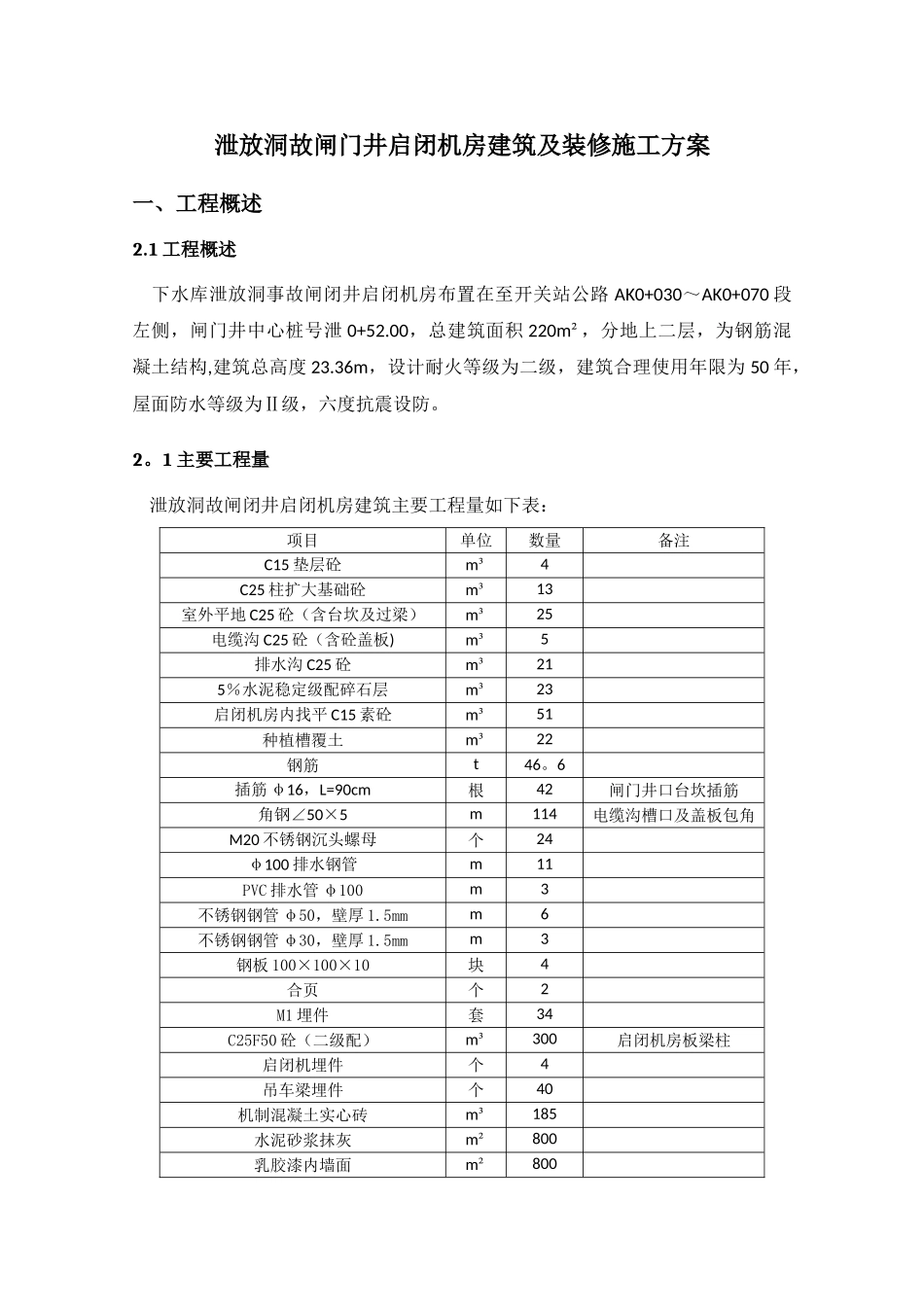

泄放洞故闸门井启闭机房建筑及装修施工方案

泄放洞故闸门井启闭机房建筑及装修施工方案一、工程概述2.1 工程概述 下水库泄放洞事故闸闭井启闭机房布置在至开关站公路 AK0+030～AK0+070 段左侧，闸门井中心桩号泄 0+52.00，总建筑面积 220m²，分地上二层，为钢筋混凝土结构,建筑总高度 23.36m，设计耐火等级为二级，建筑合理使用年限为 50 年，屋面防水等级为Ⅱ级，六度抗震设防。2。1 主要工程量 泄放洞故闸闭井启闭机房建筑主要工程量如下表：项目单位数量备注C15 垫层砼m³4C25 柱扩大基础砼m³13室外平地 C25 砼（含台坎及过梁）m³25电缆沟 C25 砼（含砼盖板)m³5排水沟 C25 砼m³215％水泥稳定级配碎石层m³23启闭机房内找平 C15 素砼m³51种植槽覆土m³22钢筋t46。6插筋 φ16，L=90cm根42闸门井口台坎插筋角钢∠50×5m114电缆沟槽口及盖板包角M20 不锈钢沉头螺母个24φ100 排水钢管m11PVC 排水管 φ100m3不锈钢钢管 φ50，壁厚 1.5mmm6不锈钢钢管 φ30，壁厚 1.5mmm3钢板 100×100×10块4合页个2M1 埋件套34C25F50 砼（二级配）m³300启闭机房板梁柱启闭机埋件个4吊车梁埋件个40机制混凝土实心砖m³185水泥砂浆抹灰m²800乳胶漆内墙面m²800项目单位数量备注乳胶漆顶棚m²200耐磨地砖m²200地砖踢脚m²24屋面一m²140屋面二m²22屋面三m²67楼梯栏杆m95包括埋件活动护栏m21外墙涂料m²756外墙抹灰m²800外墙文化石m²44供水、电气及通信埋件项1二、施工布置2.1 施工道路 主要为材料及混凝土运输道路：右岸溪下公路→至开关站公路。2.2 风水电布置 施工用水：施工用水直接从下水库中抽取； 施工供电：从右堰头 2 级配电柜接取，2 级配电柜电源从下库进出水口围堰右岸头 2＃箱变（800KVA）接取，电源线过路时，采纳钢管架空，架空高度 5m.2。3 水平及垂直运输 混凝土水平运输利用 6m³ 混凝土罐车从甲供混凝土拌和站运至施工现场；混凝土垂直运输利用混凝土输运泵输送至工作面； 材料水平运输利用 3m³ 装载机、平板或 15t 自卸汽车运至施工现场，垂直运输利用 25t 汽车吊或卷扬机运送至工作面，局部汽车吊无法覆盖部位利用人工二次导运。三、施工程序 下水库泄放洞事故闸闭井启闭机房施工程序如图 1；图 1 泄放洞事故闸门井启闭机房施工流程图四、施工方法4.1 基础开挖及清理 根据《泄放洞事故闸门井 EL216.00 平台结构钢筋图（1/2~2/2）》，216。0m 高程以下主要为柱基础及电缆沟开挖，最大开挖深度 1.45m; 先利用...
