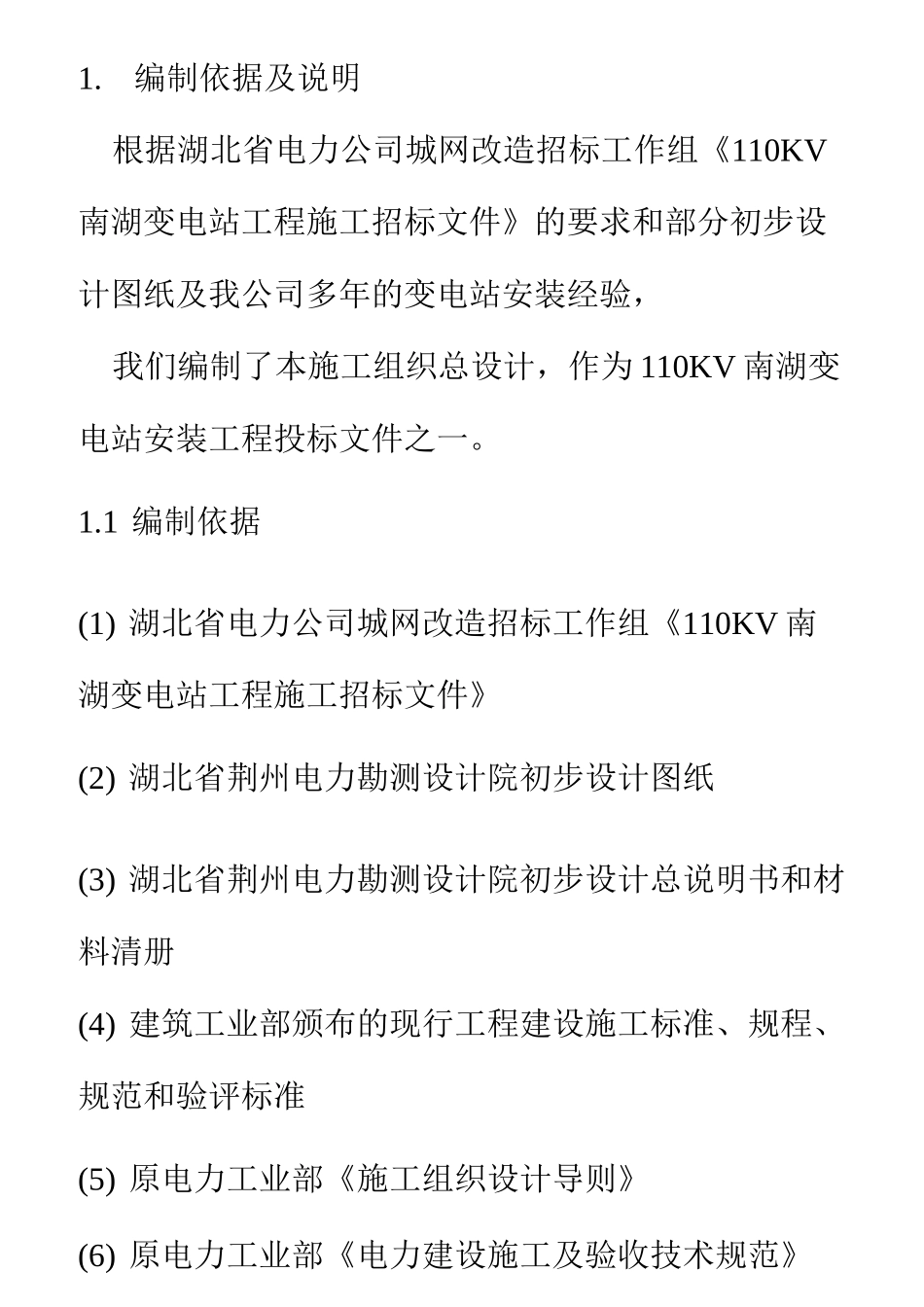

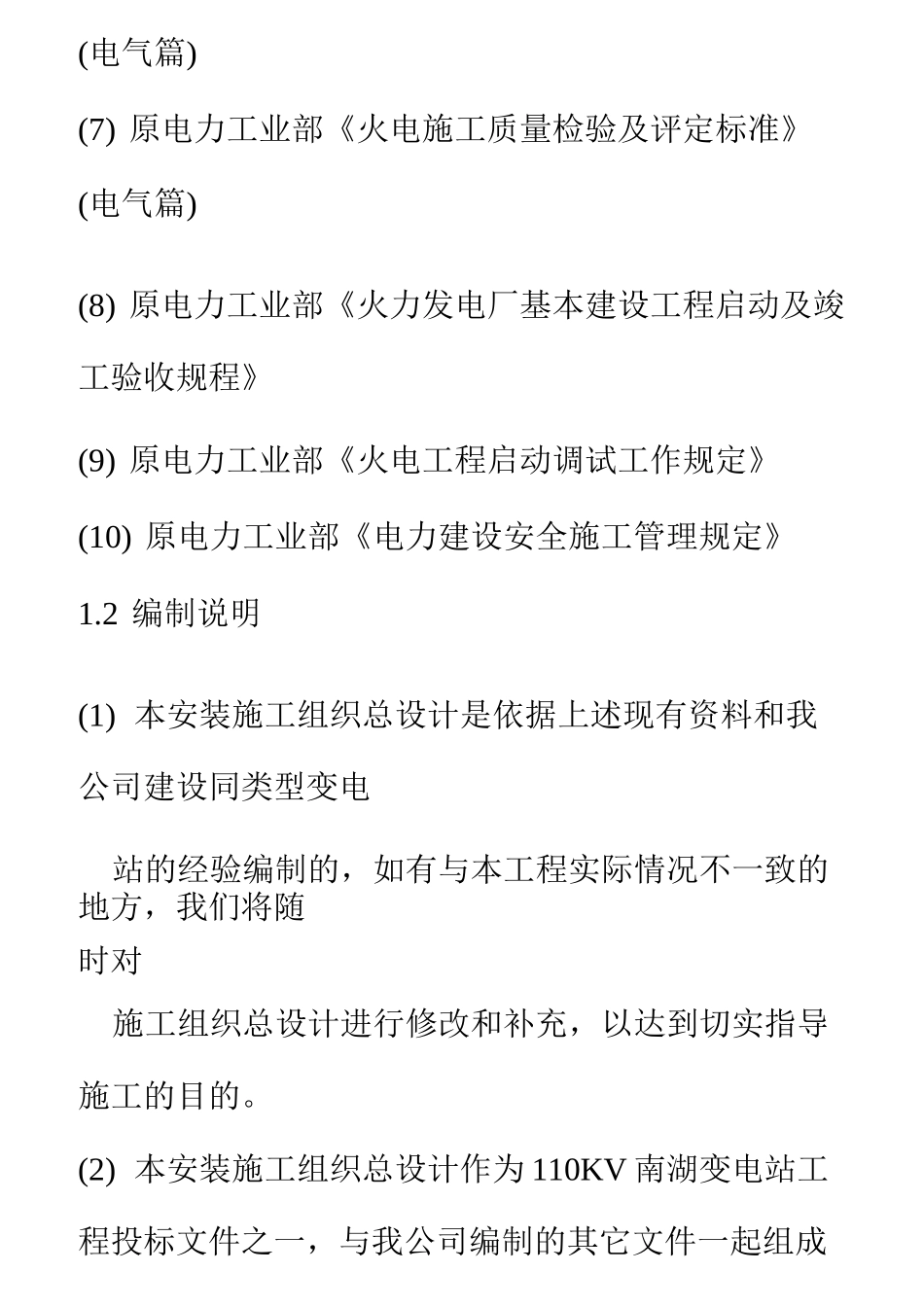

1.编制依据及说明根据湖北省电力公司城网改造招标工作组《110KV南湖变电站工程施工招标文件》的要求和部分初步设计图纸及我公司多年的变电站安装经验，我们编制了本施工组织总设计，作为 110KV 南湖变电站安装工程投标文件之一。1.1 编制依据(1) 湖北省电力公司城网改造招标工作组《110KV 南湖变电站工程施工招标文件》(2) 湖北省荆州电力勘测设计院初步设计图纸(3) 湖北省荆州电力勘测设计院初步设计总说明书和材料清册(4) 建筑工业部颁布的现行工程建设施工标准、规程、规范和验评标准(5) 原电力工业部《施工组织设计导则》(6) 原电力工业部《电力建设施工及验收技术规范》(电气篇)(7) 原电力工业部《火电施工质量检验及评定标准》(电气篇)(8) 原电力工业部《火力发电厂基本建设工程启动及竣工验收规程》(9) 原电力工业部《火电工程启动调试工作规定》(10) 原电力工业部《电力建设安全施工管理规定》1.2 编制说明(1) 本安装施工组织总设计是依据上述现有资料和我公司建设同类型变电站的经验编制的，如有与本工程实际情况不一致的地方，我们将随时对施工组织总设计进行修改和补充，以达到切实指导施工的目的。(2) 本安装施工组织总设计作为 110KV 南湖变电站工程投标文件之一，与我公司编制的其它文件一起组成完整的投标文件。2.工程概况与工作量2.1 工程概况(1) 110KV 南湖变电站位于荆州市沙市区南湖路西侧，变电所总占地面积 1830 平方米，建筑面积 1329 平方米。变压器室层高 12.5M，110KV 配电室层高 11M，总建筑高度 16.6M。结构采用框架结构，地震设防烈度为六度。(2) 本变电所 110KV 采用外桥接线，110KV 出线 4 回，本期完成 3 回，两回 110KV 线路保护均采用微机保护，10KV 出线规模终期 20 回，本期 12 回，主变压器容量终期 2*40MW，本期 40MW。另有西区变间隔扩建出线间隔一个。(3) 本工程主变压器为 SFZ-40000/110KV 国产节能型三相双卷有载调压变压器；10KV 母线断路器采用LW6-126C/3150 型手车式六氟化硫断路器；10KV 母线主变进线和分断断路器为 VS1-10/3150A 真空手车开关；出线断路器为 VS1-10/630A 真空手车开关。2.2 工程量(1)电气安装部分有载调压主变压器:SFZ9-40000/110变压器中性点接地装置:110KV 屋内配电装置:1 套10KV 高压柜:20 台补偿电容器:2 套控制及直流系统盘柜:13 块全厂电缆:7860 米接地扁铁:1200 米变电站综合自动化系统:1 套(2)土建部...
