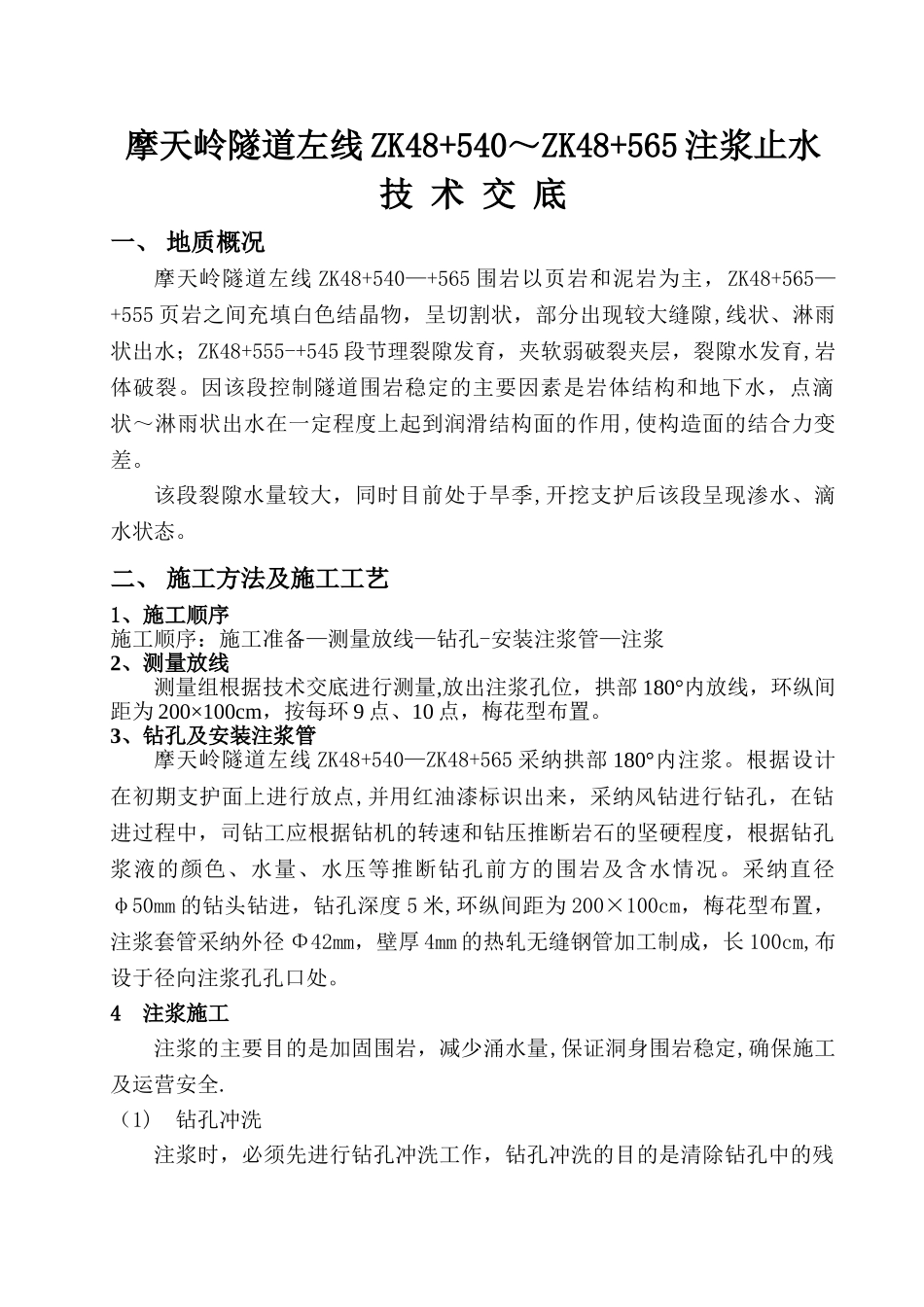

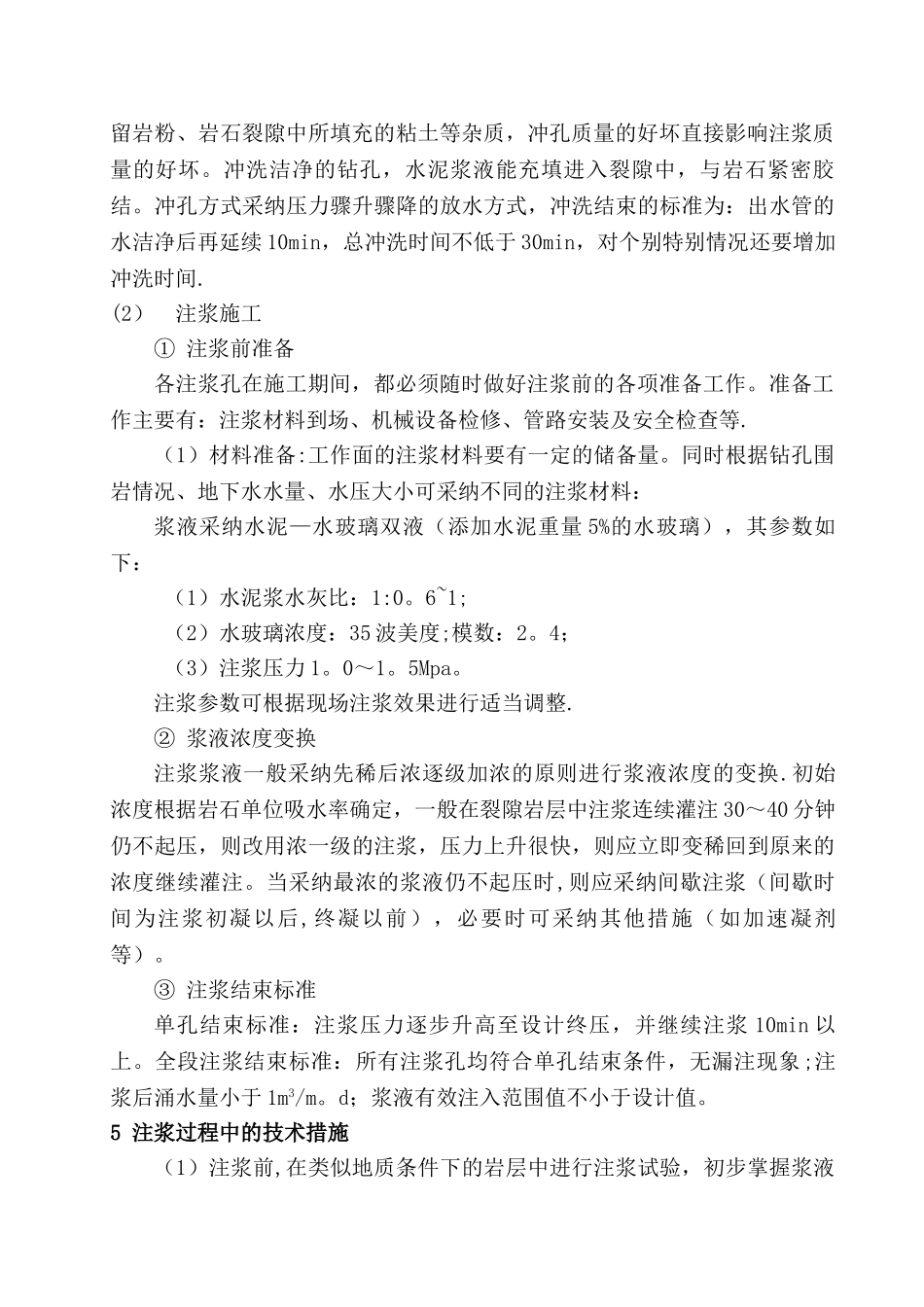

摩天岭隧道左线 ZK48+540～ZK48+565 注浆止水技 术 交 底一、 地质概况摩天岭隧道左线 ZK48+540—+565 围岩以页岩和泥岩为主，ZK48+565—+555 页岩之间充填白色结晶物，呈切割状，部分出现较大缝隙,线状、淋雨状出水；ZK48+555-+545 段节理裂隙发育，夹软弱破裂夹层，裂隙水发育,岩体破裂。因该段控制隧道围岩稳定的主要因素是岩体结构和地下水，点滴状～淋雨状出水在一定程度上起到润滑结构面的作用,使构造面的结合力变差。该段裂隙水量较大，同时目前处于旱季,开挖支护后该段呈现渗水、滴水状态。二、 施工方法及施工工艺1、施工顺序施工顺序：施工准备—测量放线—钻孔-安装注浆管—注浆2、测量放线测量组根据技术交底进行测量,放出注浆孔位，拱部 180°内放线，环纵间距为 200×100cm，按每环 9 点、10 点，梅花型布置。3、钻孔及安装注浆管摩天岭隧道左线 ZK48+540—ZK48+565 采纳拱部 180°内注浆。根据设计在初期支护面上进行放点,并用红油漆标识出来，采纳风钻进行钻孔，在钻进过程中，司钻工应根据钻机的转速和钻压推断岩石的坚硬程度，根据钻孔浆液的颜色、水量、水压等推断钻孔前方的围岩及含水情况。采纳直径φ50mm 的钻头钻进，钻孔深度 5 米,环纵间距为 200×100cm，梅花型布置，注浆套管采纳外径 Φ42mm，壁厚 4mm 的热轧无缝钢管加工制成，长 100cm,布设于径向注浆孔孔口处。4 注浆施工注浆的主要目的是加固围岩，减少涌水量,保证洞身围岩稳定,确保施工及运营安全.（1) 钻孔冲洗注浆时，必须先进行钻孔冲洗工作，钻孔冲洗的目的是清除钻孔中的残留岩粉、岩石裂隙中所填充的粘土等杂质，冲孔质量的好坏直接影响注浆质量的好坏。冲洗洁净的钻孔，水泥浆液能充填进入裂隙中，与岩石紧密胶结。冲孔方式采纳压力骤升骤降的放水方式，冲洗结束的标准为：出水管的水洁净后再延续 10min，总冲洗时间不低于 30min，对个别特别情况还要增加冲洗时间.(2） 注浆施工① 注浆前准备各注浆孔在施工期间，都必须随时做好注浆前的各项准备工作。准备工作主要有：注浆材料到场、机械设备检修、管路安装及安全检查等.（1）材料准备:工作面的注浆材料要有一定的储备量。同时根据钻孔围岩情况、地下水水量、水压大小可采纳不同的注浆材料：浆液采纳水泥—水玻璃双液（添加水泥重量 5%的水玻璃），其参数如下： （1）水泥浆水灰比：1:0。6~1; （2）水玻璃浓度：35 波美度;模数：2。4； （3）注浆压力 1。0～1。5M...
