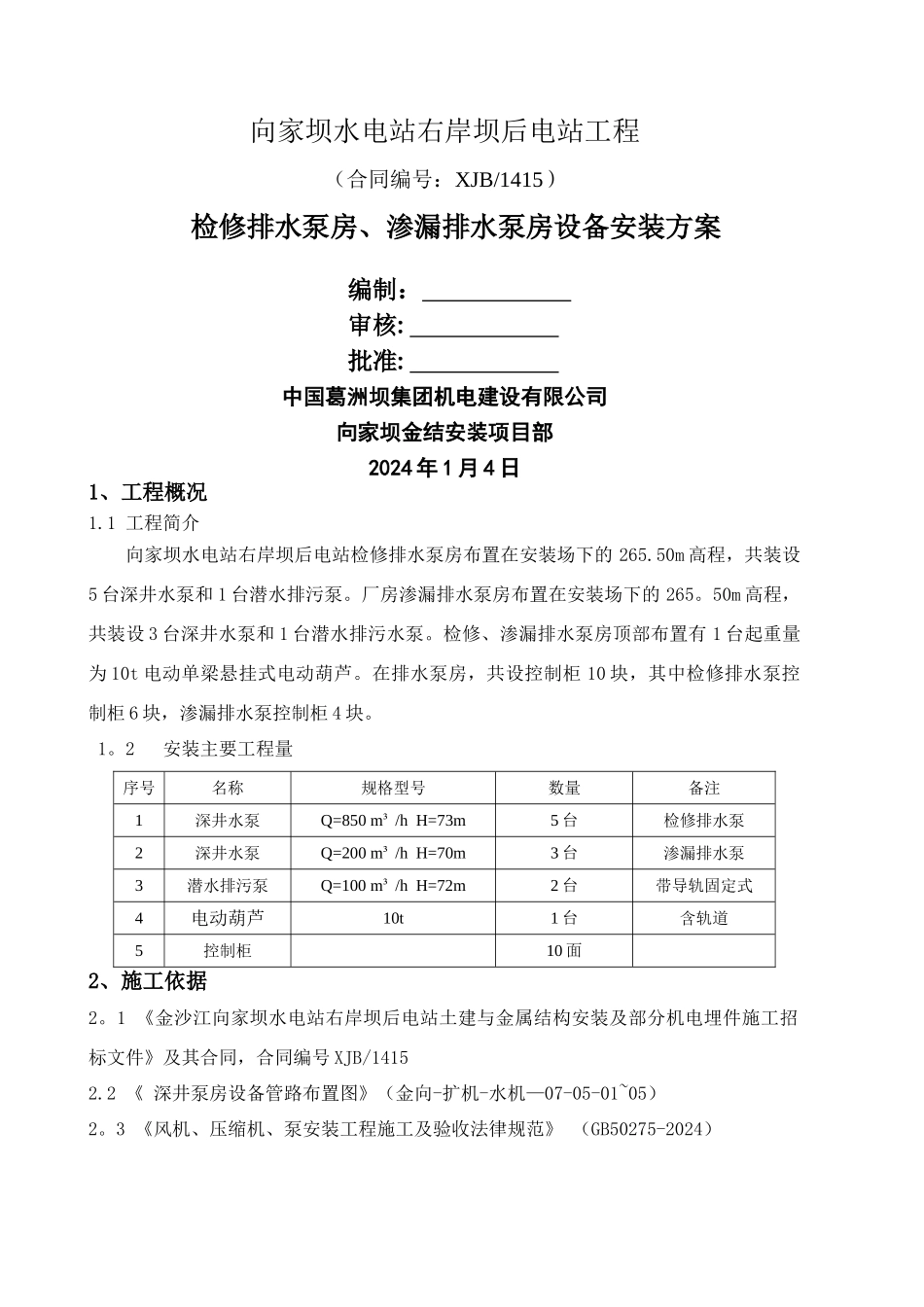

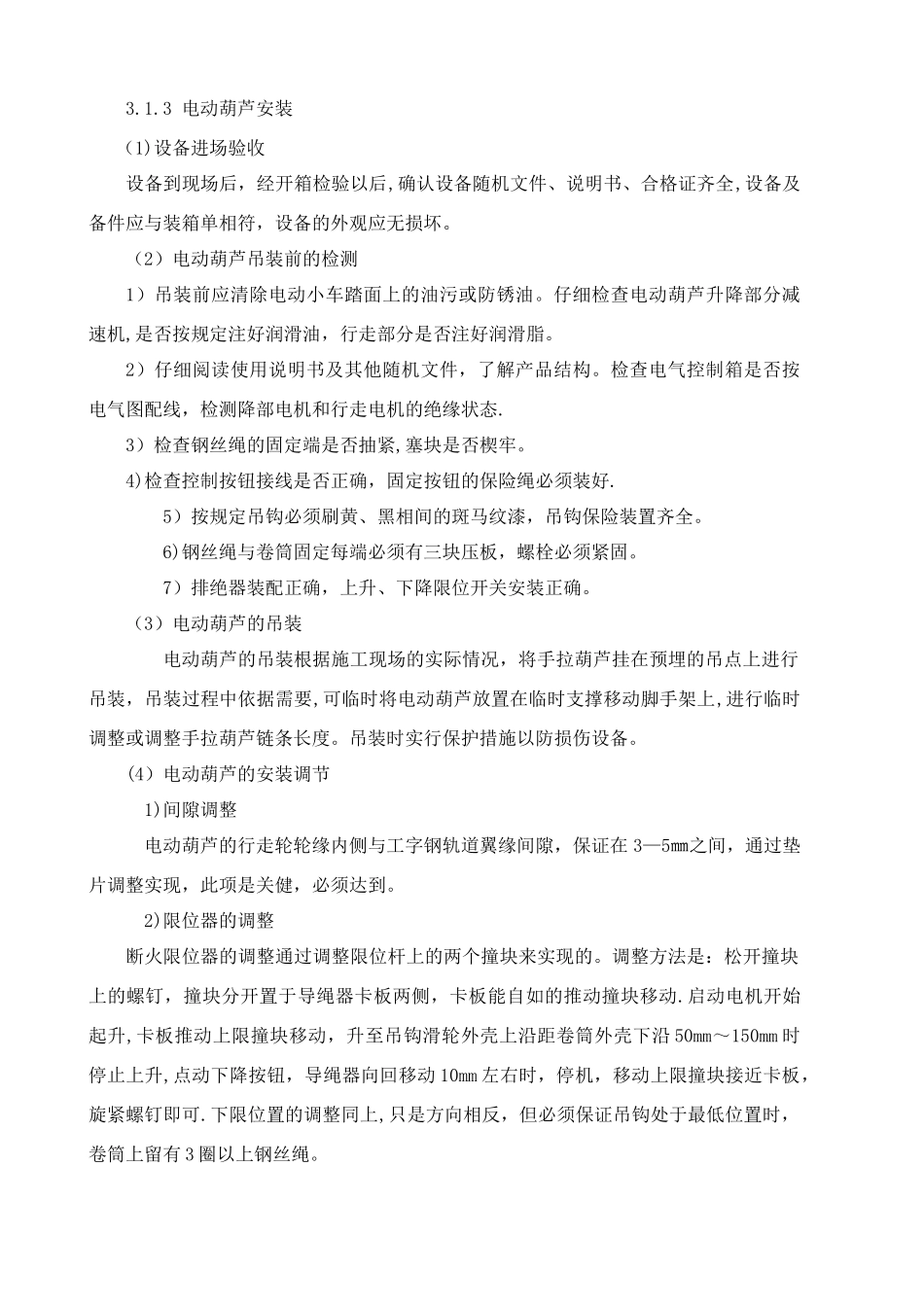

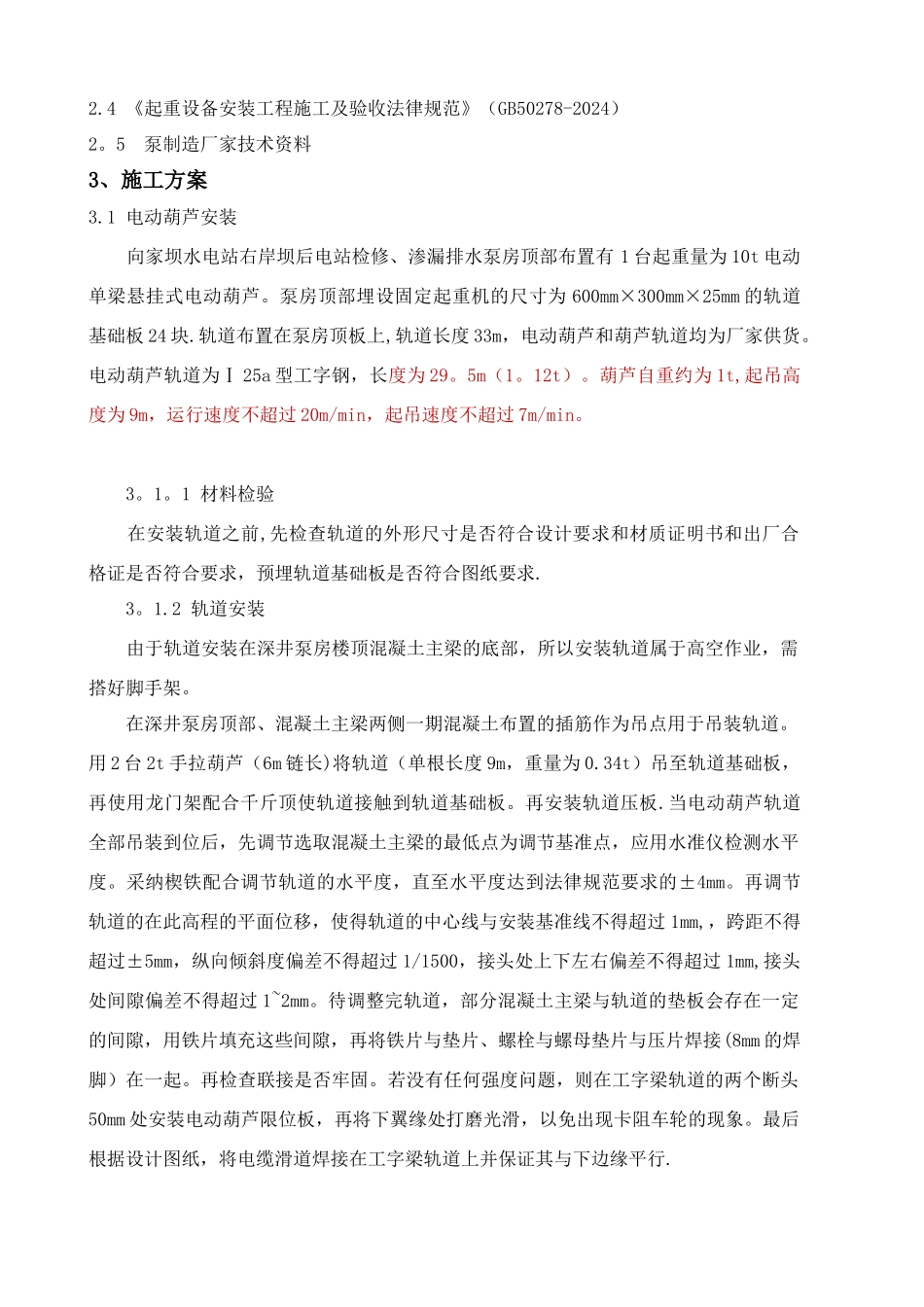

向家坝水电站右岸坝后电站工程（合同编号：XJB/1415）检修排水泵房、渗漏排水泵房设备安装方案编制： 审核: 批准: 中国葛洲坝集团机电建设有限公司向家坝金结安装项目部2024 年 1 月 4 日1、工程概况1.1 工程简介向家坝水电站右岸坝后电站检修排水泵房布置在安装场下的 265.50m 高程，共装设5 台深井水泵和 1 台潜水排污泵。厂房渗漏排水泵房布置在安装场下的 265。50m 高程，共装设 3 台深井水泵和 1 台潜水排污水泵。检修、渗漏排水泵房顶部布置有 1 台起重量为 10t 电动单梁悬挂式电动葫芦。在排水泵房，共设控制柜 10 块，其中检修排水泵控制柜 6 块，渗漏排水泵控制柜 4 块。 1。2 安装主要工程量序号名称规格型号数量备注1深井水泵Q=850 m³ /h H=73m5 台检修排水泵2深井水泵Q=200 m³ /h H=70m3 台渗漏排水泵3潜水排污泵Q=100 m³ /h H=72m2 台带导轨固定式4电动葫芦10t1 台含轨道5控制柜10 面2、施工依据2。1 《金沙江向家坝水电站右岸坝后电站土建与金属结构安装及部分机电埋件施工招标文件》及其合同，合同编号 XJB/14152.2 《 深井泵房设备管路布置图》（金向-扩机-水机—07-05-01~05）2。3 《风机、压缩机、泵安装工程施工及验收法律规范》 （GB50275-2024）2.4 《起重设备安装工程施工及验收法律规范》（GB50278-2024）2。5 泵制造厂家技术资料3、施工方案3.1 电动葫芦安装 向家坝水电站右岸坝后电站检修、渗漏排水泵房顶部布置有 1 台起重量为 10t 电动单梁悬挂式电动葫芦。泵房顶部埋设固定起重机的尺寸为 600mm×300mm×25mm 的轨道基础板 24 块.轨道布置在泵房顶板上,轨道长度 33m，电动葫芦和葫芦轨道均为厂家供货。电动葫芦轨道为Ⅰ 25a 型工字钢，长度为 29。5m（1。12t）。葫芦自重约为 1t,起吊高度为 9m，运行速度不超过 20m/min，起吊速度不超过 7m/min。3。1。1 材料检验 在安装轨道之前,先检查轨道的外形尺寸是否符合设计要求和材质证明书和出厂合格证是否符合要求，预埋轨道基础板是否符合图纸要求.3。1.2 轨道安装 由于轨道安装在深井泵房楼顶混凝土主梁的底部，所以安装轨道属于高空作业，需搭好脚手架。在深井泵房顶部、混凝土主梁两侧一期混凝土布置的插筋作为吊点用于吊装轨道。用 2 台 2t 手拉葫芦（6m 链长)将轨道（单根长度 9m，重量为 0.34t）吊至轨道基础板，再使用龙门架配合千斤顶使轨道接触到轨道基础板。再安装轨道...
