泵房工程砼施工专项方案

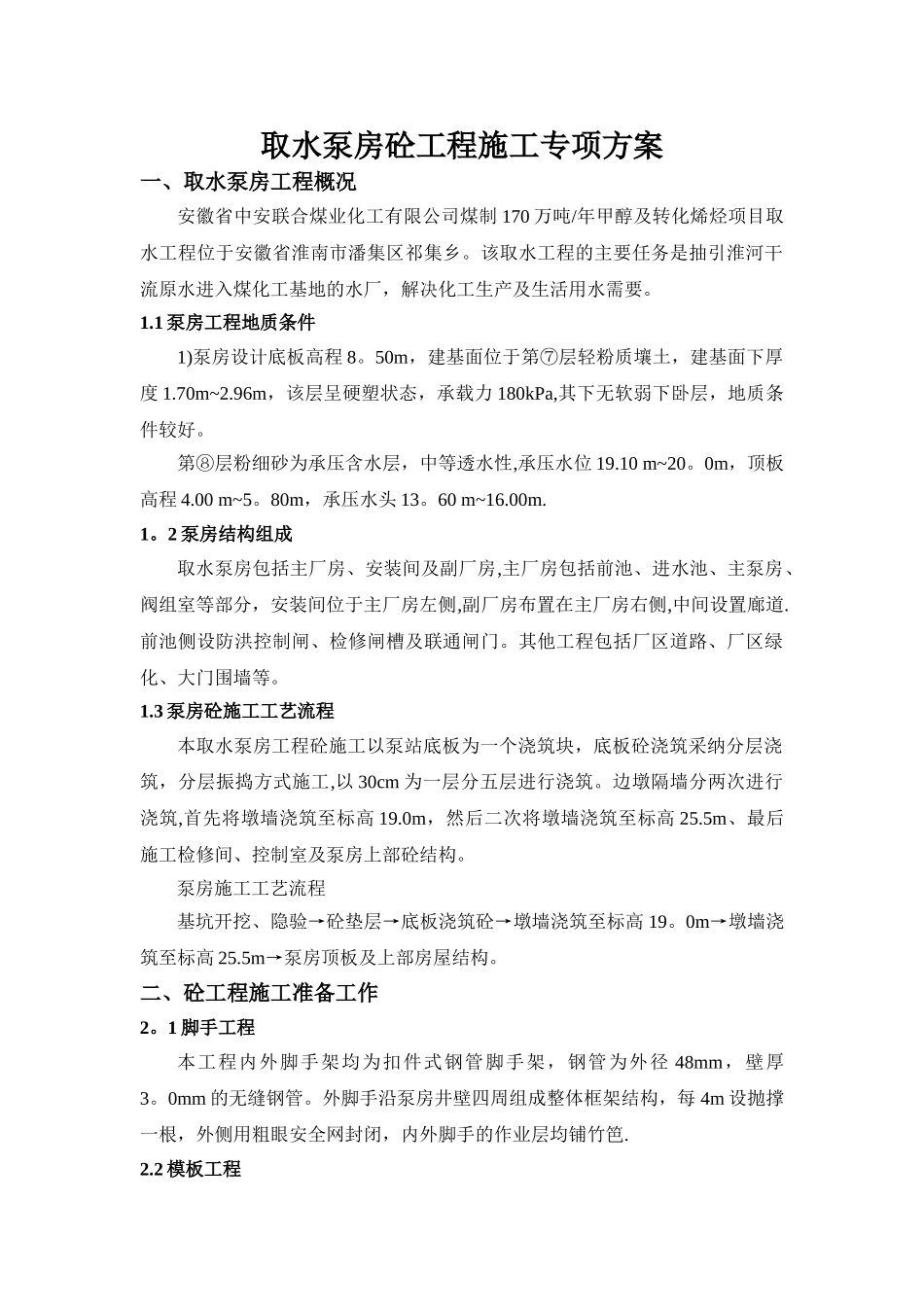

泵房工程砼施工专项方案_第1页
1/13

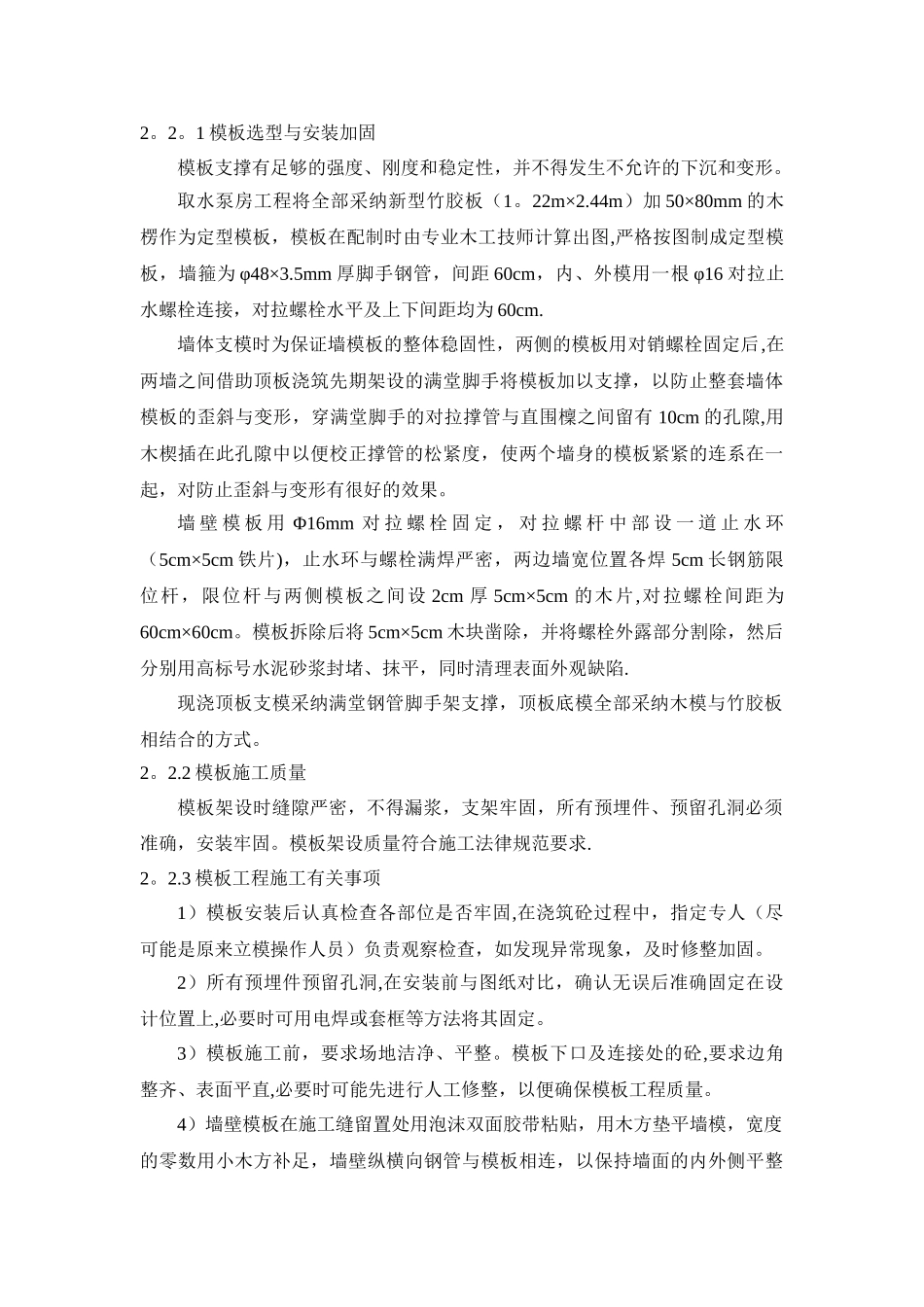

泵房工程砼施工专项方案_第2页
2/13

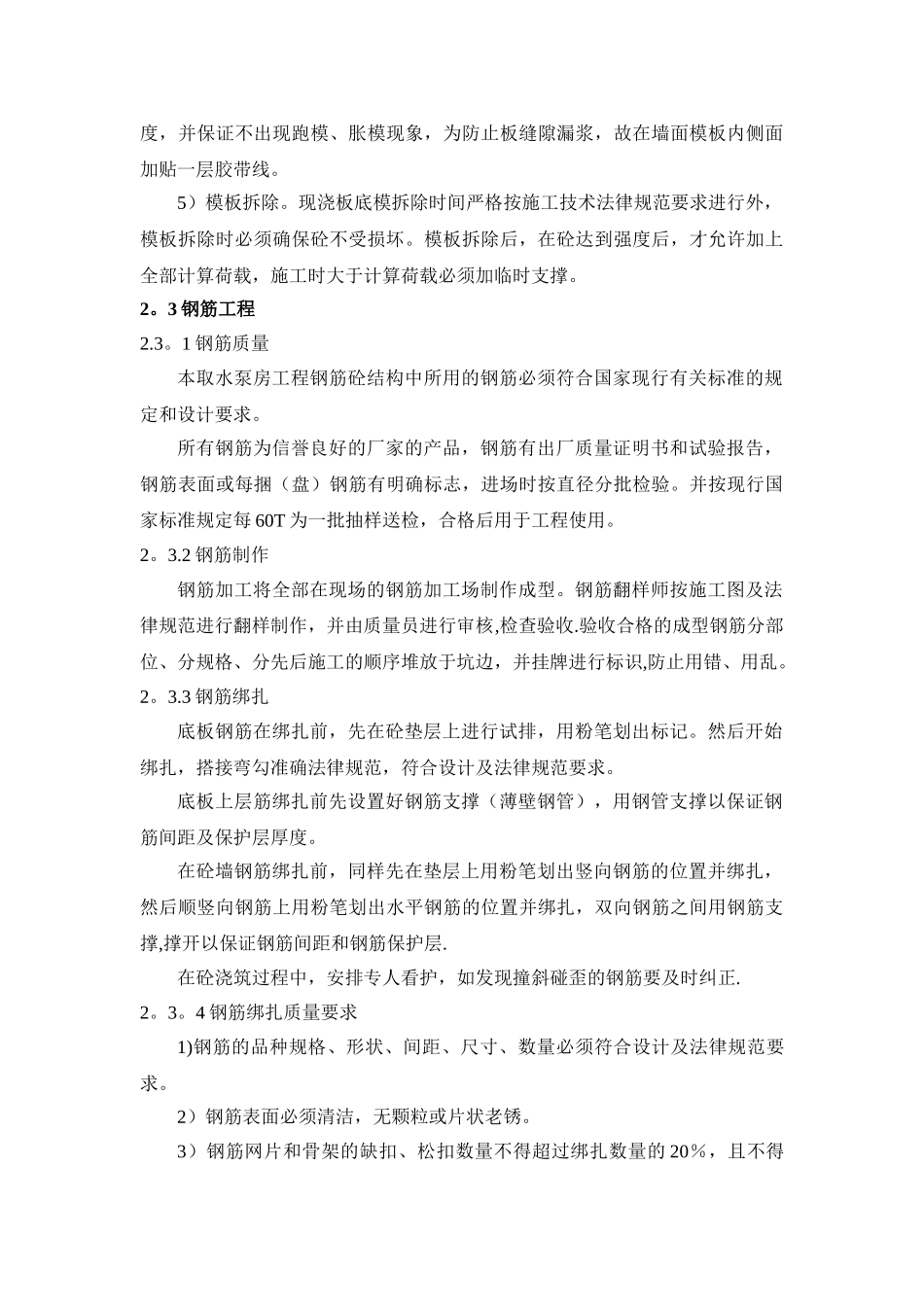

泵房工程砼施工专项方案_第3页
3/13
取水泵房砼工程施工专项方案一、取水泵房工程概况安徽省中安联合煤业化工有限公司煤制 170 万吨/年甲醇及转化烯烃项目取水工程位于安徽省淮南市潘集区祁集乡。该取水工程的主要任务是抽引淮河干流原水进入煤化工基地的水厂,解决化工生产及生活用水需要。1.1 泵房工程地质条件1)泵房设计底板高程 8。50m,建基面位于第⑦层轻粉质壤土,建基面下厚度 1.70m~2.96m,该层呈硬塑状态,承载力 180kPa,其下无软弱下卧层,地质条件较好。第⑧层粉细砂为承压含水层,中等透水性,承压水位 19.10 m~20。0m,顶板高程 4.00 m~5。80m,承压水头 13。60 m~16.00m.1。2 泵房结构组成取水泵房包括主厂房、安装间及副厂房,主厂房包括前池、进水池、主泵房、阀组室等部分,安装间位于主厂房左侧,副厂房布置在主厂房右侧,中间设置廊道.前池侧设防洪控制闸、检修闸槽及联通闸门。其他工程包括厂区道路、厂区绿化、大门围墙等。1.3 泵房砼施工工艺流程本取水泵房工程砼施工以泵站底板为一个浇筑块,底板砼浇筑采纳分层浇筑,分层振捣方式施工,以 30cm 为一层分五层进行浇筑。边墩隔墙分两次进行浇筑,首先将墩墙浇筑至标高 19.0m,然后二次将墩墙浇筑至标高 25.5m、最后施工检修间、控制室及泵房上部砼结构。泵房施工工艺流程基坑开挖、隐验→砼垫层→底板浇筑砼→墩墙浇筑至标高 19。0m→墩墙浇筑至标高 25.5m→泵房顶板及上部房屋结构。二、砼工程施工准备工作2。1 脚手工程本工程内外脚手架均为扣件式钢管脚手架,钢管为外径 48mm,壁厚3。0mm 的无缝钢管。外脚手沿泵房井壁四周组成整体框架结构,每 4m 设抛撑一根,外侧用粗眼安全网封闭,内外脚手的作业层均铺竹笆.2.2 模板工程2。2。1 模板选型与安装加固模板支撑有足够的强度、刚度和稳定性,并不得发生不允许的下沉和变形。取水泵房工程将全部采纳新型竹胶板(1。22m×2.44m)加 50×80mm 的木楞作为定型模板,模板在配制时由专业木工技师计算出图,严格按图制成定型模板,墙箍为 φ48×3.5mm 厚脚手钢管,间距 60cm,内、外模用一根 φ16 对拉止水螺栓连接,对拉螺栓水平及上下间距均为 60cm.墙体支模时为保证墙模板的整体稳固性,两侧的模板用对销螺栓固定后,在两墙之间借助顶板浇筑先期架设的满堂脚手将模板加以支撑,以防止整套墙体模板的歪斜与变形,穿满堂脚手的对拉撑管与直围檁之间留有 10cm 的孔隙,用木楔插在此孔隙中以便校正撑管的松紧度,使两个墙身的模板紧紧...
