地下室回顶施工方案

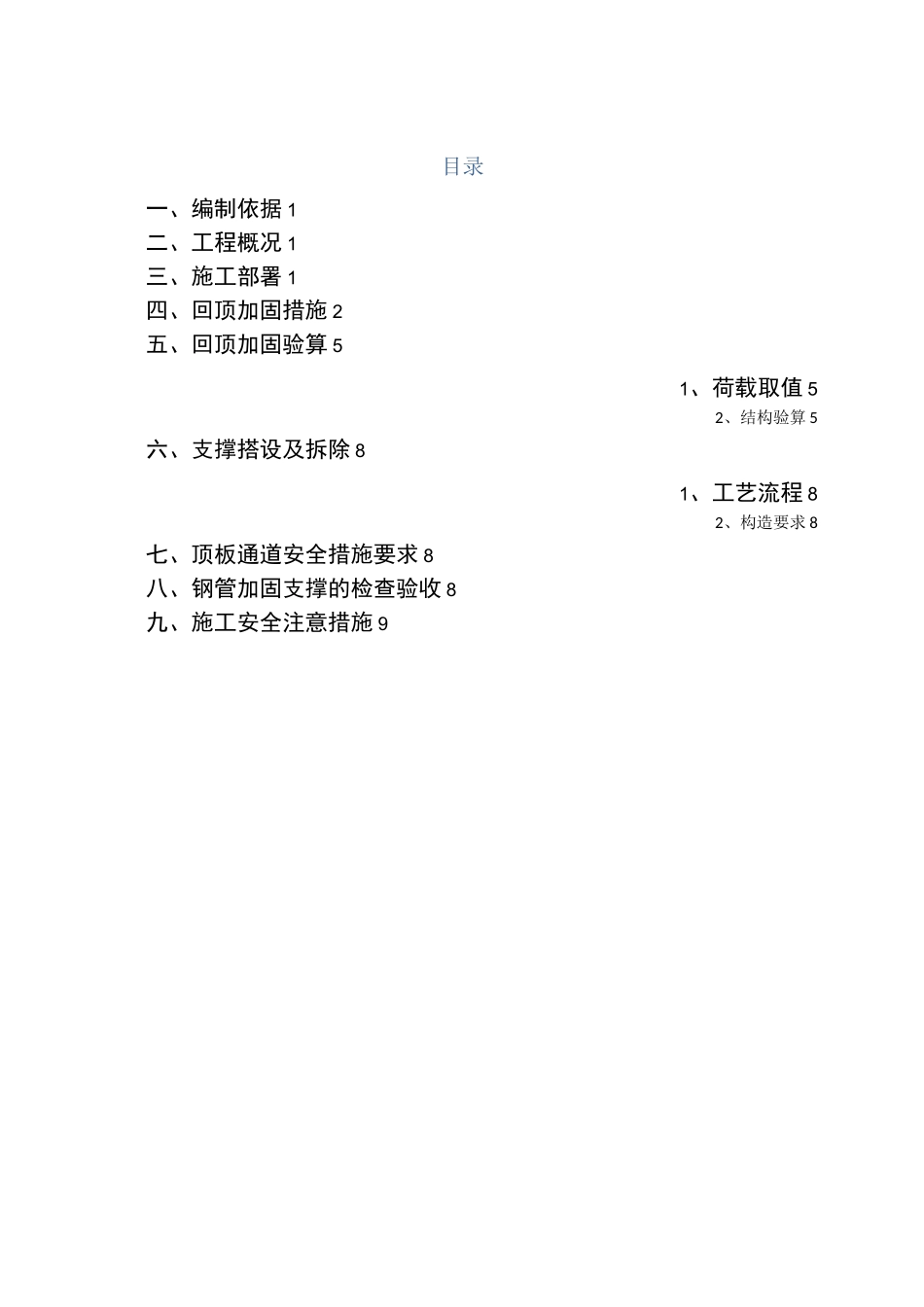

地下室回顶施工方案_第1页
1/7

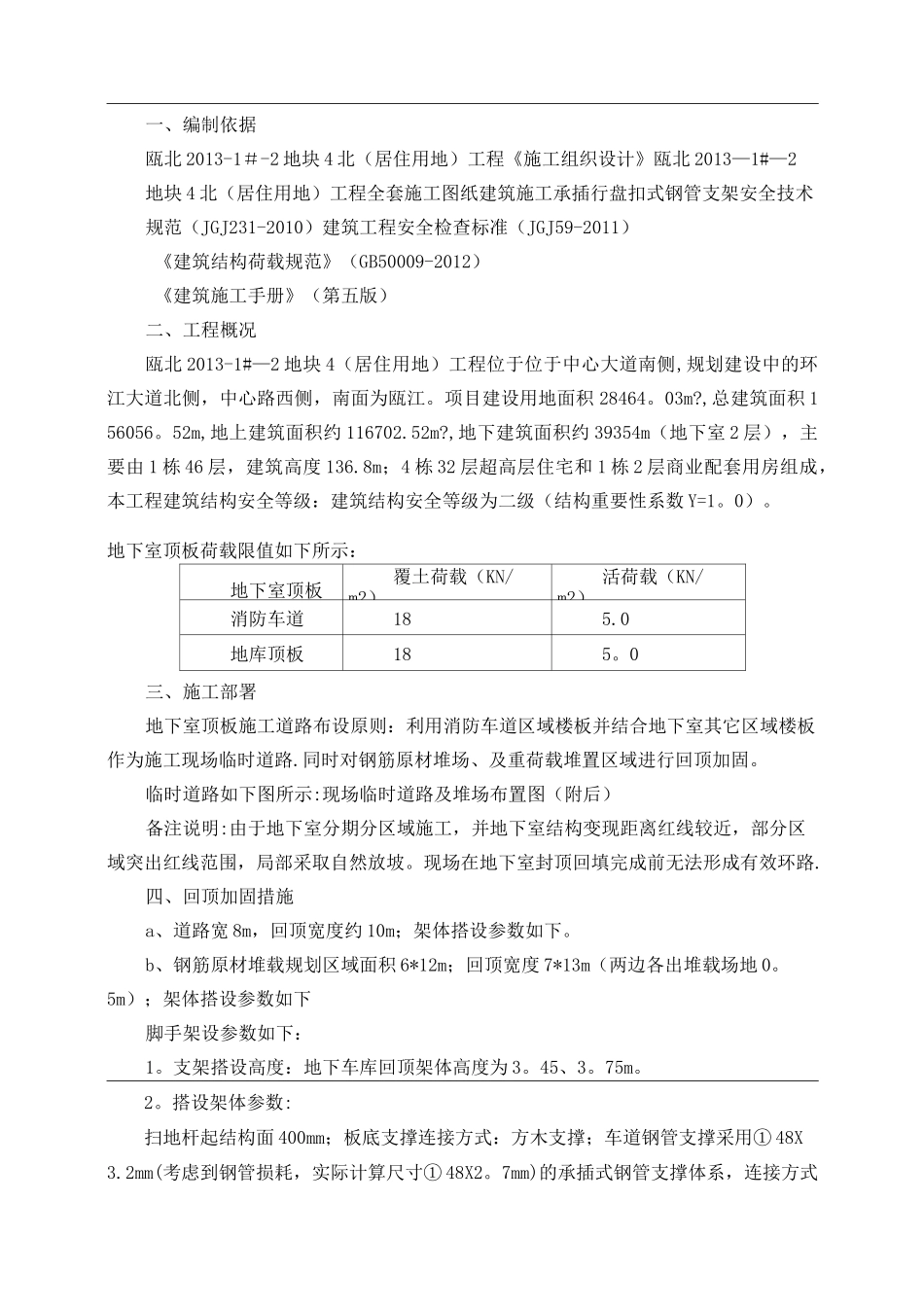

地下室回顶施工方案_第2页
2/7
地下室回顶施工方案_第3页
3/7
目录一、编制依据 1二、工程概况 1三、施工部署 1四、回顶加固措施 2五、回顶加固验算 51、荷载取值 52、结构验算 5六、支撑搭设及拆除 81、工艺流程 82、构造要求 8七、顶板通道安全措施要求 8八、钢管加固支撑的检查验收 8九、施工安全注意措施 9一、编制依据瓯北 2013-1#-2 地块 4 北(居住用地)工程《施工组织设计》瓯北 2013—1#—2地块 4 北(居住用地)工程全套施工图纸建筑施工承插行盘扣式钢管支架安全技术规范(JGJ231-2010)建筑工程安全检查标准(JGJ59-2011)《建筑结构荷载规范》(GB50009-2012)《建筑施工手册》(第五版)二、工程概况瓯北 2013-1#—2 地块 4(居住用地)工程位于位于中心大道南侧,规划建设中的环江大道北侧,中心路西侧,南面为瓯江。项目建设用地面积 28464。03m?,总建筑面积 156056。52m,地上建筑面积约 116702.52m?,地下建筑面积约 39354m(地下室 2 层),主要由 1 栋 46 层,建筑高度 136.8m;4 栋 32 层超高层住宅和 1 栋 2 层商业配套用房组成,本工程建筑结构安全等级:建筑结构安全等级为二级(结构重要性系数 Y=1。0)。地下室顶板荷载限值如下所示:地下室顶板覆土荷载(KN/m2)活荷载(KN/m2)消防车道185.0地库顶板185。0三、施工部署地下室顶板施工道路布设原则:利用消防车道区域楼板并结合地下室其它区域楼板作为施工现场临时道路.同时对钢筋原材堆场、及重荷载堆置区域进行回顶加固。临时道路如下图所示:现场临时道路及堆场布置图(附后)备注说明:由于地下室分期分区域施工,并地下室结构变现距离红线较近,部分区域突出红线范围,局部采取自然放坡。现场在地下室封顶回填完成前无法形成有效环路.四、回顶加固措施a、道路宽 8m,回顶宽度约 10m;架体搭设参数如下。b、钢筋原材堆载规划区域面积 6*12m;回顶宽度 7*13m(两边各出堆载场地 0。5m);架体搭设参数如下脚手架设参数如下:1。支架搭设高度:地下车库回顶架体高度为 3。45、3。75m。2。搭设架体参数:扫地杆起结构面 400mm;板底支撑连接方式:方木支撑;车道钢管支撑采用① 48X3.2mm(考虑到钢管损耗,实际计算尺寸① 48X2。7mm)的承插式钢管支撑体系,连接方式为盘扣式,后浇带回顶选材使用普通钢管架① 48X3。2mm(考虑到钢管损耗,实际计算尺寸① 48X2。7mm)搭设,连接方式为扣件式。满堂支撑架的宽度 B(m)10满堂支撑架的长度L(m)随道路满堂支撑架的咼度 H(m)3。45、3。...
