厂区室外管道施工方案全解

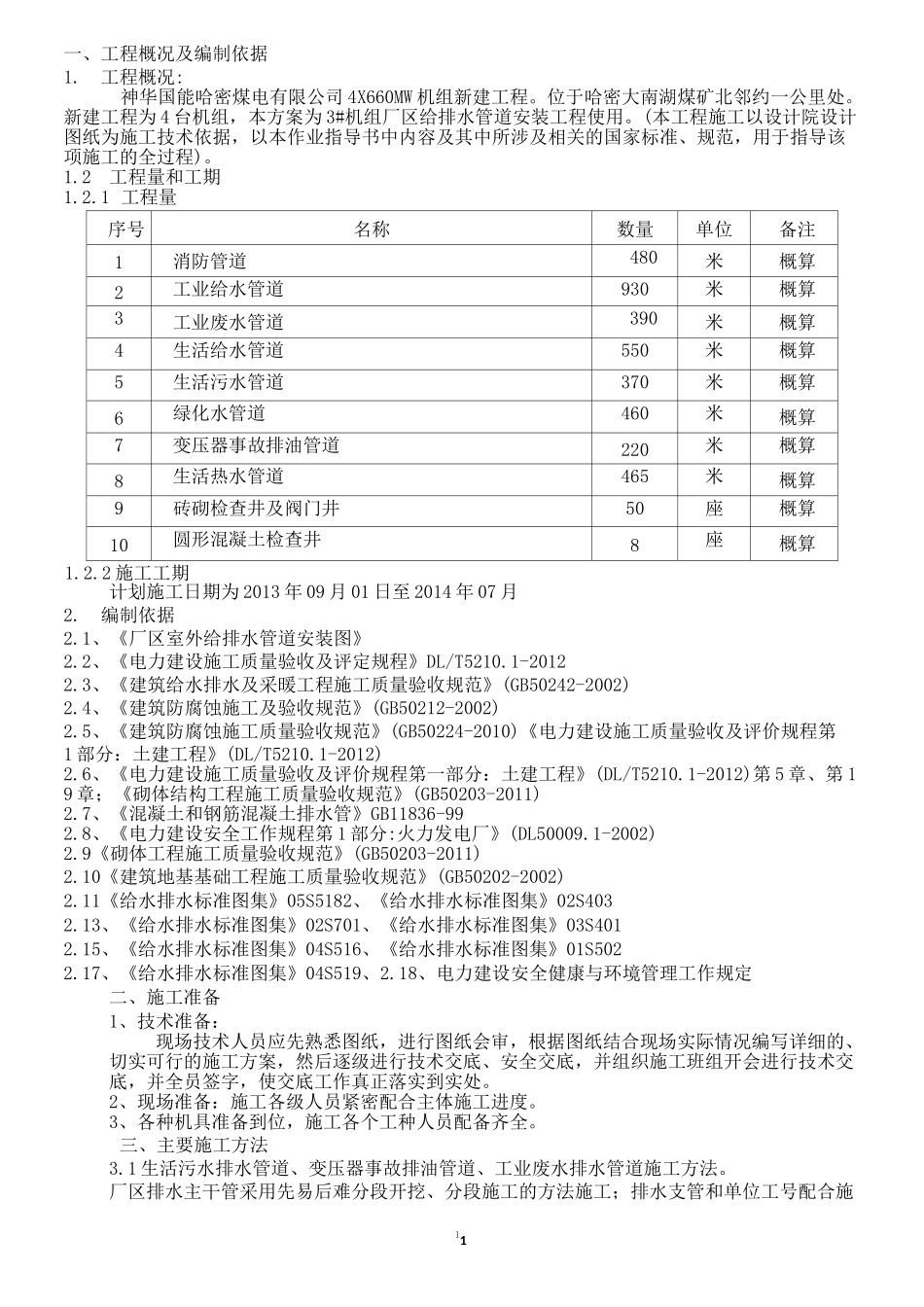

11一、工程概况及编制依据1.工程概况:神华国能哈密煤电有限公司 4X660MW 机组新建工程。位于哈密大南湖煤矿北邻约一公里处。新建工程为 4 台机组，本方案为 3#机组厂区给排水管道安装工程使用。(本工程施工以设计院设计图纸为施工技术依据，以本作业指导书中内容及其中所涉及相关的国家标准、规范，用于指导该项施工的全过程)。1.2工程量和工期1.2.1 工程量序号名称数量单位备注1消防管道480米概算2工业给水管道930米概算3工业废水管道390米概算4生活给水管道550米概算5生活污水管道370米概算6绿化水管道460米概算7变压器事故排油管道220米概算8生活热水管道465米概算9砖砌检查井及阀门井50座概算10圆形混凝土检查井8座概算1.2.2 施工工期计划施工日期为 2013 年 09 月 01 日至 2014 年 07 月2.编制依据2.1、《厂区室外给排水管道安装图》2.2、《电力建设施工质量验收及评定规程》DL/T5210.1-20122.3、《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)2.4、《建筑防腐蚀施工及验收规范》(GB50212-2002)2.5、《建筑防腐蚀施工质量验收规范》(GB50224-2010)《电力建设施工质量验收及评价规程第1 部分：土建工程》(DL/T5210.1-2012)2.6、《电力建设施工质量验收及评价规程第一部分：土建工程》(DL/T5210.1-2012)第 5 章、第 19 章；《砌体结构工程施工质量验收规范》(GB50203-2011)2.7、《混凝土和钢筋混凝土排水管》GB11836-992.8、《电力建设安全工作规程第 1 部分:火力发电厂》(DL50009.1-2002)2.9《砌体工程施工质量验收规范》(GB50203-2011)2.10《建筑地基基础工程施工质量验收规范》(GB50202-2002)2.11《给水排水标准图集》05S5182、《给水排水标准图集》02S4032.13、《给水排水标准图集》02S701、《给水排水标准图集》03S4012.15、《给水排水标准图集》04S516、《给水排水标准图集》01S5022.17、《给水排水标准图集》04S519、2.18、电力建设安全健康与环境管理工作规定二、施工准备1、技术准备：现场技术人员应先熟悉图纸，进行图纸会审，根据图纸结合现场实际情况编写详细的、切实可行的施工方案，然后逐级进行技术交底、安全交底，并组织施工班组开会进行技术交底，并全员签字，使交底工作真正落实到实处。2、现场准备：施工各级人员紧密配合主体施工进度。3、各种机具准备到位，施工各个工种人员配备齐全。三、主要施工方法3.1 生活污水排水管道、变压器事故排油管道、工业废水排水管道施工方法。厂区排...
