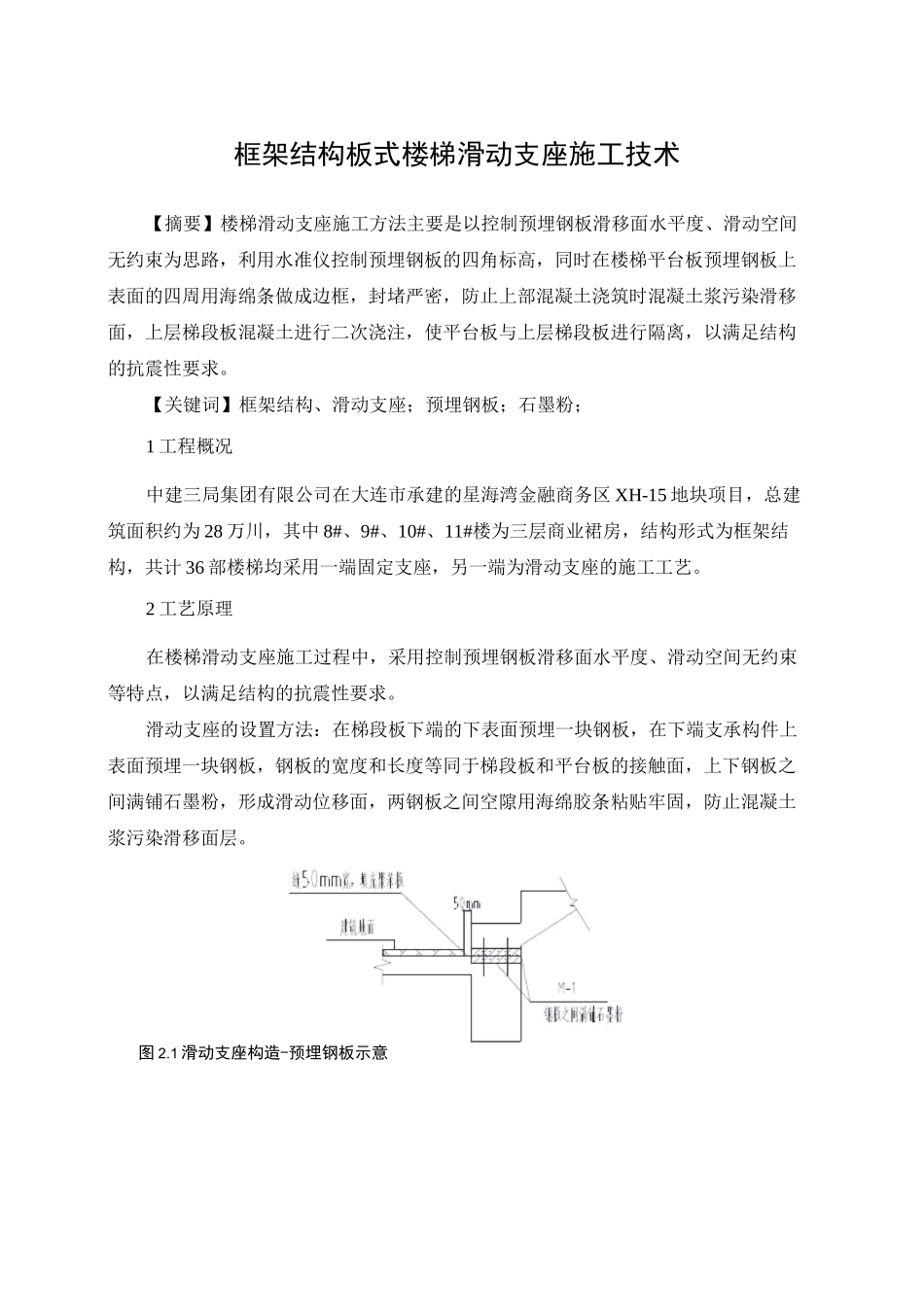

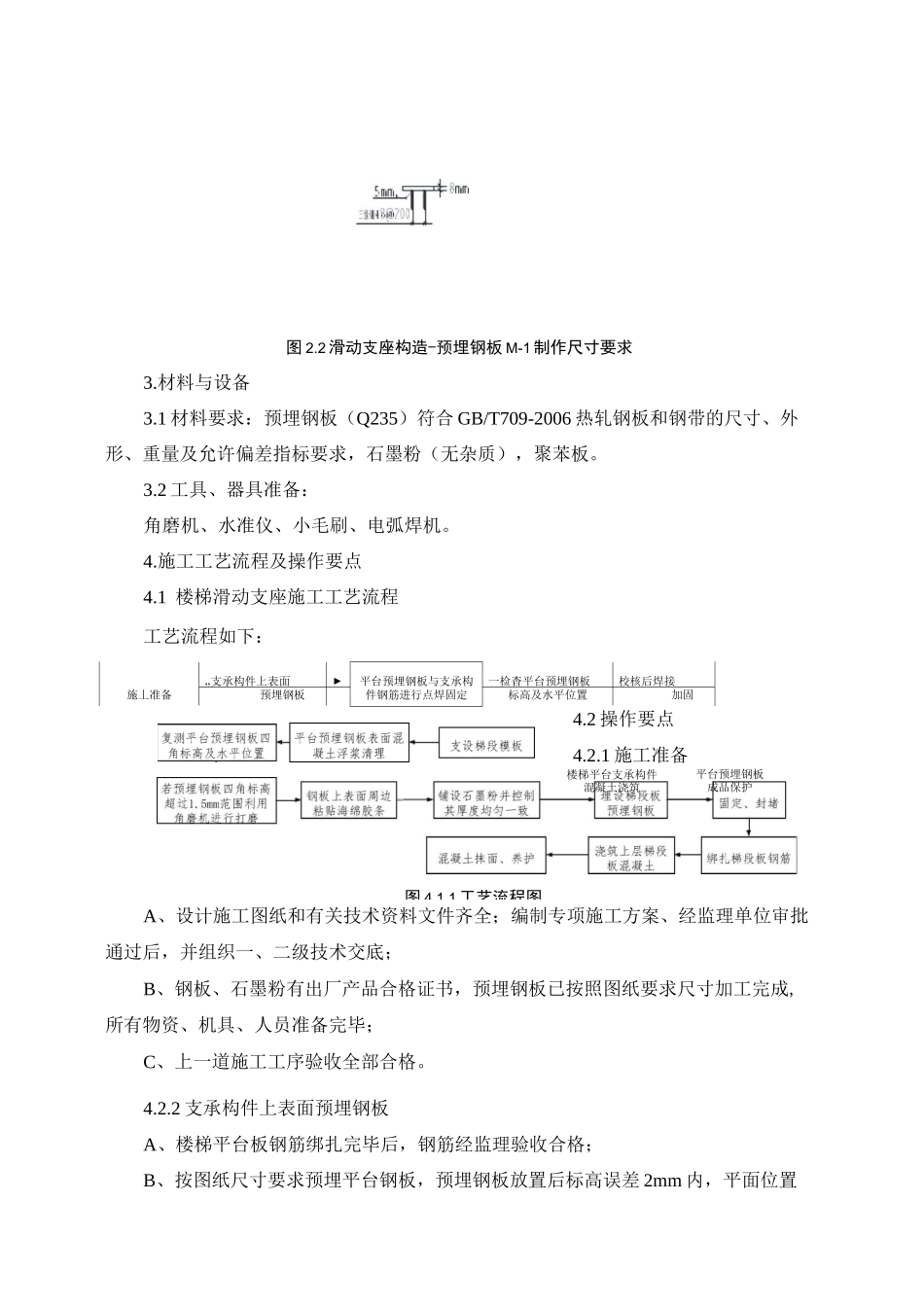

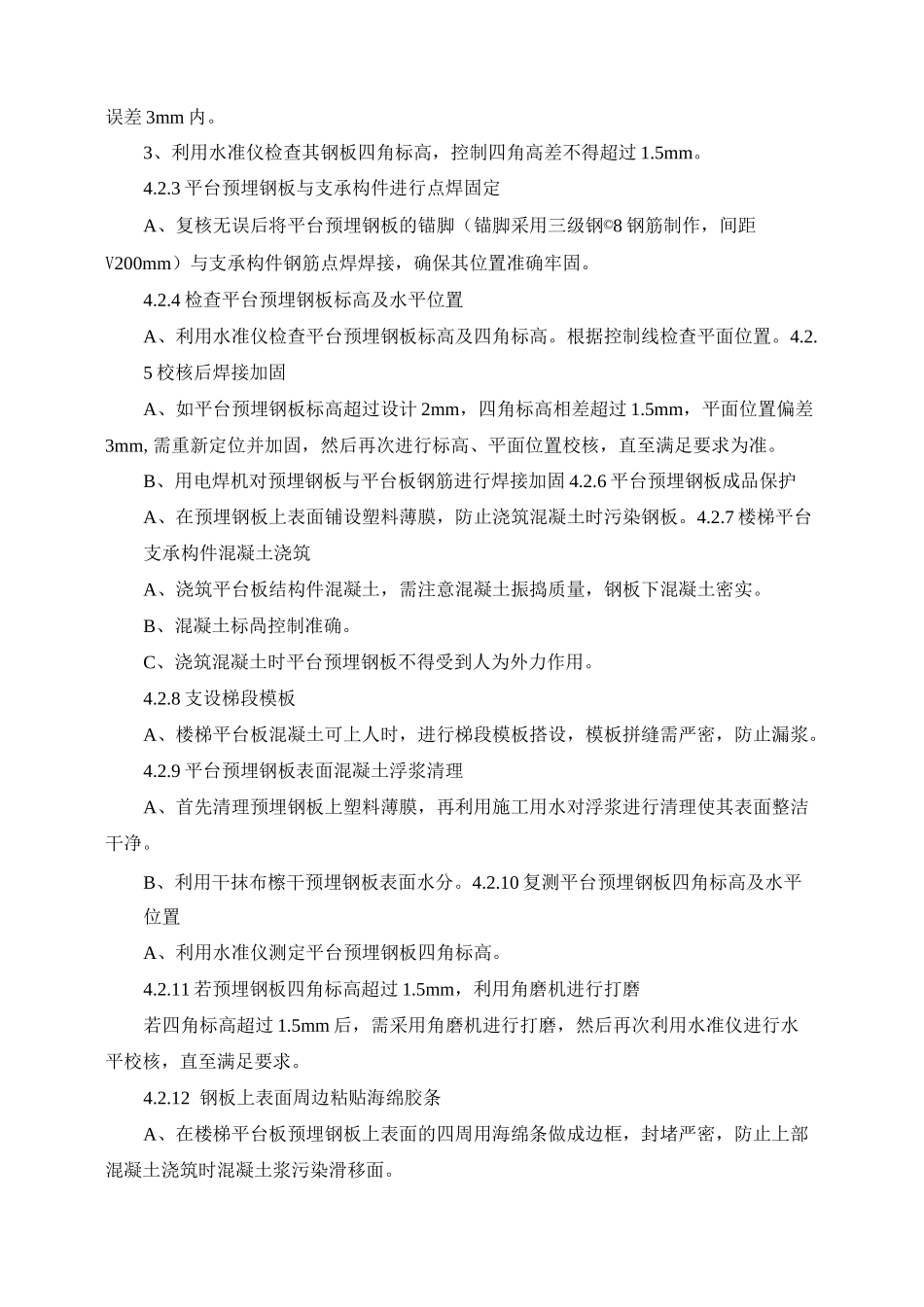

框架结构板式楼梯滑动支座施工技术【摘要】楼梯滑动支座施工方法主要是以控制预埋钢板滑移面水平度、滑动空间无约束为思路，利用水准仪控制预埋钢板的四角标高，同时在楼梯平台板预埋钢板上表面的四周用海绵条做成边框，封堵严密，防止上部混凝土浇筑时混凝土浆污染滑移面，上层梯段板混凝土进行二次浇注，使平台板与上层梯段板进行隔离，以满足结构的抗震性要求。【关键词】框架结构、滑动支座；预埋钢板；石墨粉；1 工程概况中建三局集团有限公司在大连市承建的星海湾金融商务区 XH-15 地块项目，总建筑面积约为 28 万川，其中 8#、9#、10#、11#楼为三层商业裙房，结构形式为框架结构，共计 36 部楼梯均采用一端固定支座，另一端为滑动支座的施工工艺。2 工艺原理在楼梯滑动支座施工过程中，采用控制预埋钢板滑移面水平度、滑动空间无约束等特点，以满足结构的抗震性要求。滑动支座的设置方法：在梯段板下端的下表面预埋一块钢板，在下端支承构件上表面预埋一块钢板，钢板的宽度和长度等同于梯段板和平台板的接触面，上下钢板之间满铺石墨粉，形成滑动位移面，两钢板之间空隙用海绵胶条粘贴牢固，防止混凝土浆污染滑移面层。图 2.1 滑动支座构造-预埋钢板示意图 2.2 滑动支座构造-预埋钢板 M-1 制作尺寸要求3.材料与设备3.1 材料要求：预埋钢板（Q235）符合 GB/T709-2006 热轧钢板和钢带的尺寸、外形、重量及允许偏差指标要求，石墨粉（无杂质），聚苯板。3.2 工具、器具准备：角磨机、水准仪、小毛刷、电弧焊机。4.施工工艺流程及操作要点4.1 楼梯滑动支座施工工艺流程工艺流程如下：„支承构件上表面►平台预埋钢板与支承构一检杳平台预埋钢板校核后焊接施丄准备预埋钢板件钢筋进行点焊固定标高及水平位置加固4.2 操作要点4.2.1 施工准备A、设计施工图纸和有关技术资料文件齐全；编制专项施工方案、经监理单位审批通过后，并组织一、二级技术交底；B、钢板、石墨粉有出厂产品合格证书，预埋钢板已按照图纸要求尺寸加工完成,所有物资、机具、人员准备完毕；C、上一道施工工序验收全部合格。4.2.2 支承构件上表面预埋钢板A、楼梯平台板钢筋绑扎完毕后，钢筋经监理验收合格；B、按图纸尺寸要求预埋平台钢板，预埋钢板放置后标高误差 2mm 内，平面位置图 4.1.1 工艺流程图楼梯平台支承构件混凝土浇筑平台预埋钢板成品保护误差 3mm 内。3、利用水准仪检查其钢板四角标高，控制四角高差不得超过 1.5mm。4.2.3 平台预...
