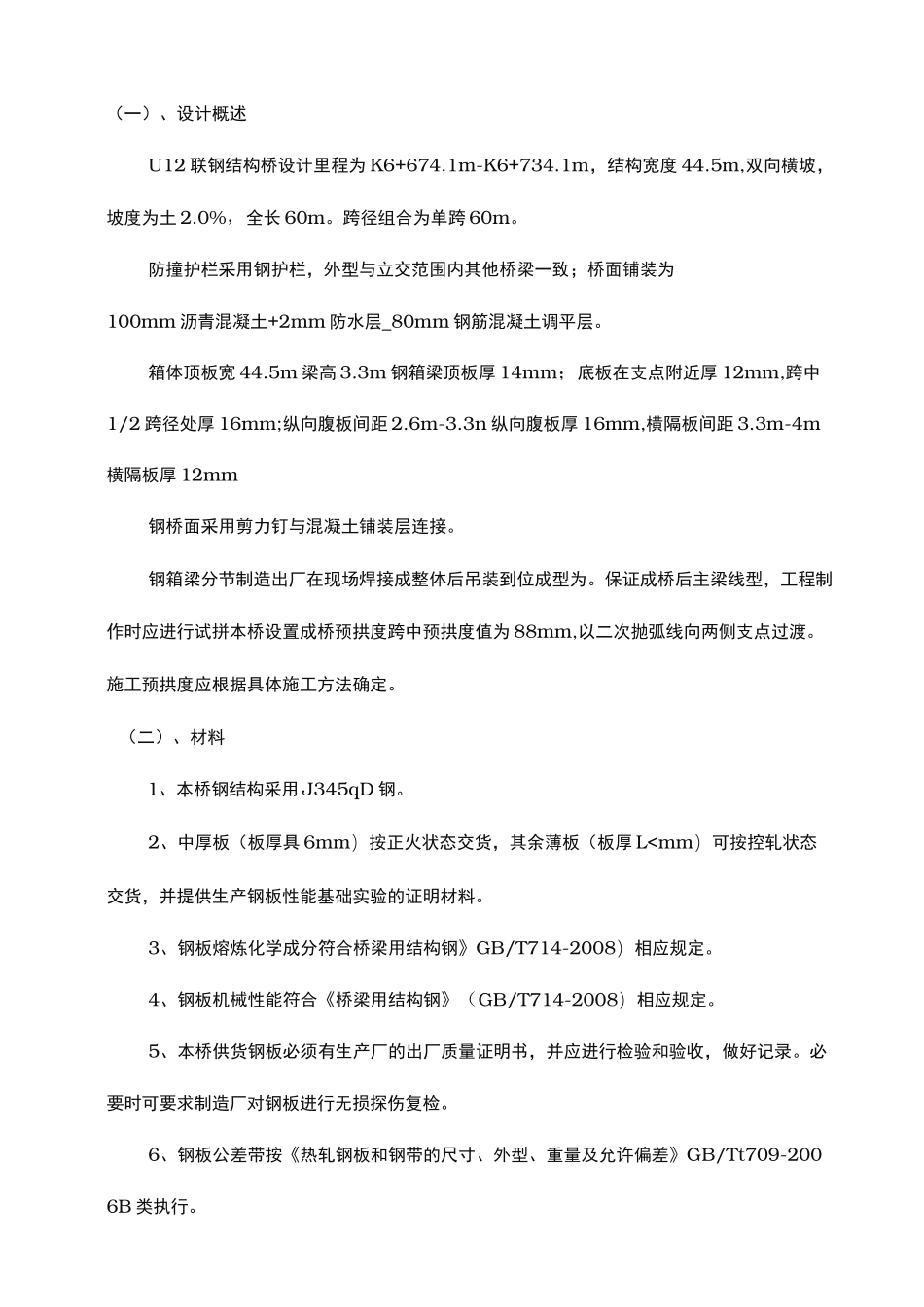

（一）、设计概述U12 联钢结构桥设计里程为 K6+674.1m-K6+734.1m，结构宽度 44.5m,双向横坡，坡度为土 2.0%，全长 60m。跨径组合为单跨 60m。防撞护栏采用钢护栏，外型与立交范围内其他桥梁一致；桥面铺装为100mm 沥青混凝土+2mm 防水层_80mm 钢筋混凝土调平层。箱体顶板宽 44.5m 梁高 3.3m 钢箱梁顶板厚 14mm；底板在支点附近厚 12mm,跨中1/2 跨径处厚 16mm;纵向腹板间距 2.6m-3.3n 纵向腹板厚 16mm,横隔板间距 3.3m-4m横隔板厚 12mm钢桥面采用剪力钉与混凝土铺装层连接。钢箱梁分节制造出厂在现场焊接成整体后吊装到位成型为。保证成桥后主梁线型，工程制作时应进行试拼本桥设置成桥预拱度跨中预拱度值为 88mm,以二次抛弧线向两侧支点过渡。施工预拱度应根据具体施工方法确定。（二）、材料1、本桥钢结构采用 J345qD 钢。2、中厚板（板厚具 6mm）按正火状态交货，其余薄板（板厚 L
