套管绝缘试验作业指导书

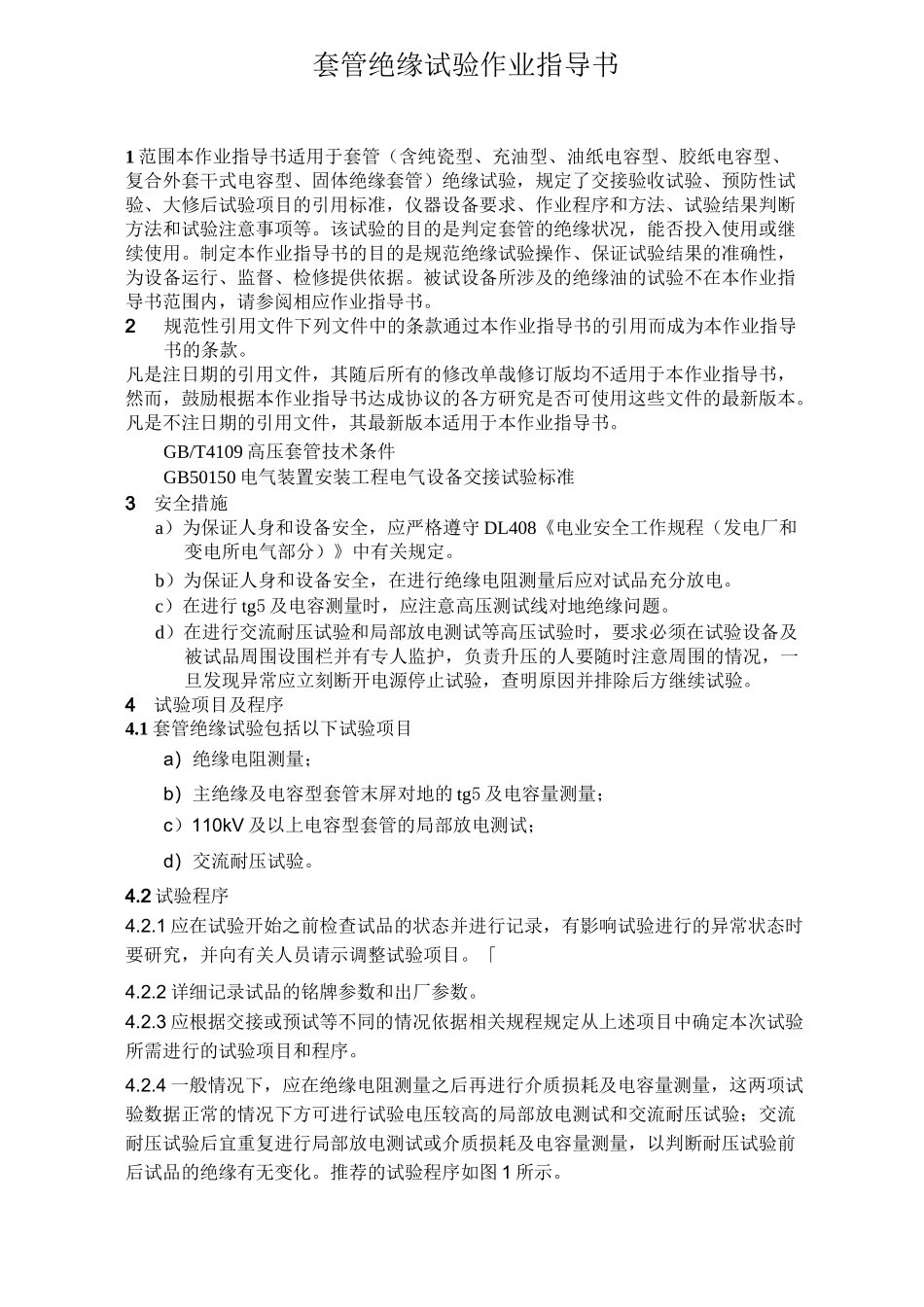

套管绝缘试验作业指导书1 范围本作业指导书适用于套管（含纯瓷型、充油型、油纸电容型、胶纸电容型、复合外套干式电容型、固体绝缘套管）绝缘试验，规定了交接验收试验、预防性试验、大修后试验项目的引用标准，仪器设备要求、作业程序和方法、试验结果判断方法和试验注意事项等。该试验的目的是判定套管的绝缘状况，能否投入使用或继续使用。制定本作业指导书的目的是规范绝缘试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。被试设备所涉及的绝缘油的试验不在本作业指导书范围内，请参阅相应作业指导书。2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单哉修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。GB/T4109 高压套管技术条件GB50150 电气装置安装工程电气设备交接试验标准3安全措施a）为保证人身和设备安全，应严格遵守 DL408《电业安全工作规程（发电厂和变电所电气部分）》中有关规定。b）为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。c）在进行 tg5 及电容测量时，应注意高压测试线对地绝缘问题。d）在进行交流耐压试验和局部放电测试等高压试验时，要求必须在试验设备及被试品周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方继续试验。4试验项目及程序4.1 套管绝缘试验包括以下试验项目a）绝缘电阻测量；b）主绝缘及电容型套管末屏对地的 tg5 及电容量测量；c）110kV 及以上电容型套管的局部放电测试；d）交流耐压试验。4.2 试验程序4.2.1 应在试验开始之前检查试品的状态并进行记录，有影响试验进行的异常状态时要研究，并向有关人员请示调整试验项目。「4.2.2 详细记录试品的铭牌参数和出厂参数。4.2.3 应根据交接或预试等不同的情况依据相关规程规定从上述项目中确定本次试验所需进行的试验项目和程序。4.2.4 一般情况下，应在绝缘电阻测量之后再进行介质损耗及电容量测量，这两项试验数据正常的情况下方可进行试验电压较高的局部放电测试和交流耐压试验；交流耐压试验后宜重复进行局部放电测试或介质损耗及电容量测量，以判断耐压试验前后试品的绝缘有无变化。推荐的试验程序如图 1 所示。介质损耗及电...
