断路器的各种操作机构的区别

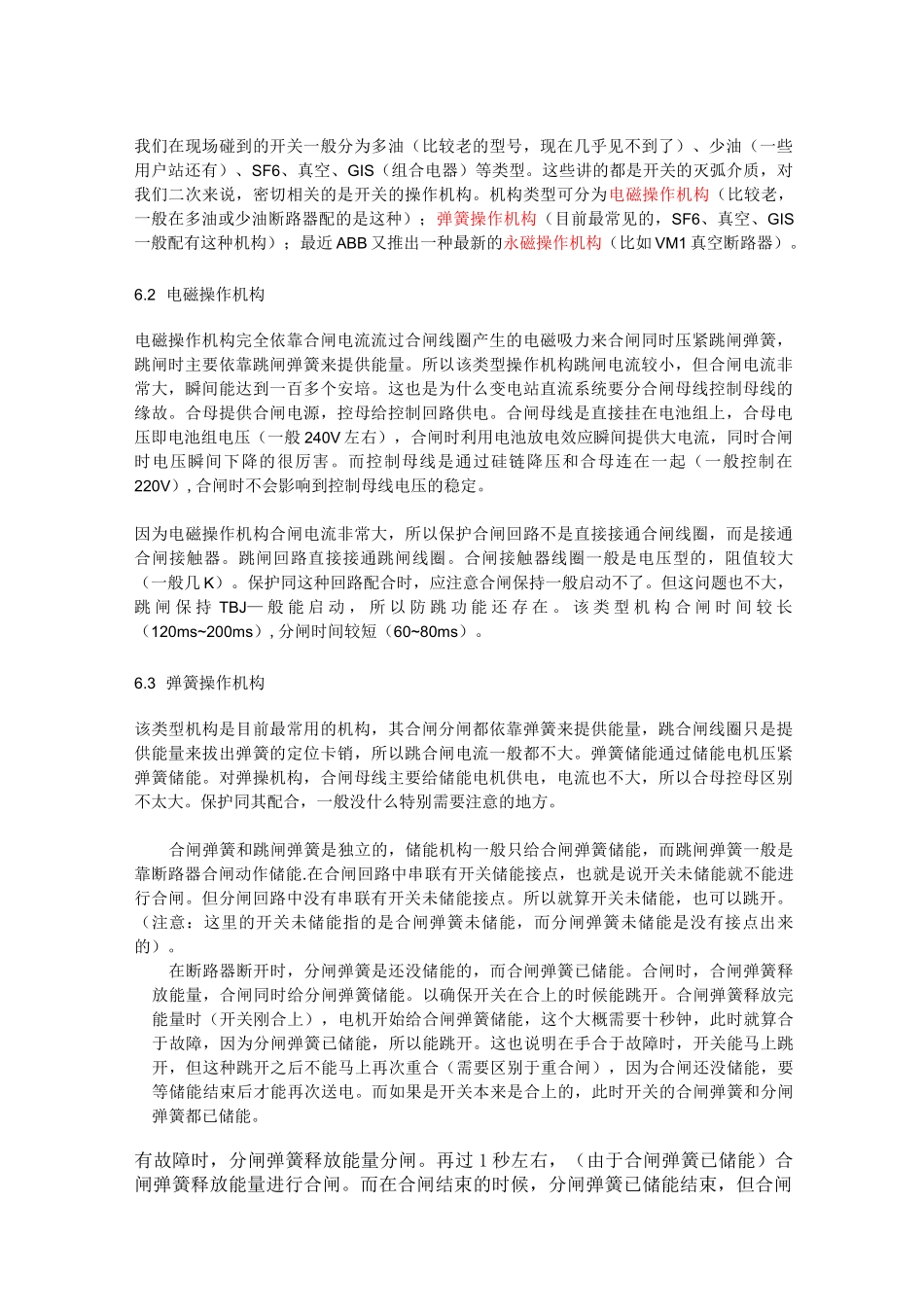

我们在现场碰到的开关一般分为多油（比较老的型号，现在几乎见不到了）、少油（一些用户站还有）、SF6、真空、GIS（组合电器）等类型。这些讲的都是开关的灭弧介质，对我们二次来说，密切相关的是开关的操作机构。机构类型可分为电磁操作机构（比较老，一般在多油或少油断路器配的是这种）；弹簧操作机构（目前最常见的，SF6、真空、GIS一般配有这种机构）；最近 ABB 又推出一种最新的永磁操作机构（比如 VM1 真空断路器）。6.2 电磁操作机构电磁操作机构完全依靠合闸电流流过合闸线圈产生的电磁吸力来合闸同时压紧跳闸弹簧，跳闸时主要依靠跳闸弹簧来提供能量。所以该类型操作机构跳闸电流较小，但合闸电流非常大，瞬间能达到一百多个安培。这也是为什么变电站直流系统要分合闸母线控制母线的缘故。合母提供合闸电源，控母给控制回路供电。合闸母线是直接挂在电池组上，合母电压即电池组电压（一般 240V 左右），合闸时利用电池放电效应瞬间提供大电流，同时合闸时电压瞬间下降的很厉害。而控制母线是通过硅链降压和合母连在一起（一般控制在220V）,合闸时不会影响到控制母线电压的稳定。因为电磁操作机构合闸电流非常大，所以保护合闸回路不是直接接通合闸线圈，而是接通合闸接触器。跳闸回路直接接通跳闸线圈。合闸接触器线圈一般是电压型的，阻值较大（一般几 K）。保护同这种回路配合时，应注意合闸保持一般启动不了。但这问题也不大，跳 闸 保 持 TBJ— 般 能 启 动 ， 所 以 防 跳 功 能 还 存 在 。 该 类 型 机 构 合 闸 时 间 较 长（120ms~200ms）,分闸时间较短（60~80ms）。6.3 弹簧操作机构该类型机构是目前最常用的机构，其合闸分闸都依靠弹簧来提供能量，跳合闸线圈只是提供能量来拔出弹簧的定位卡销，所以跳合闸电流一般都不大。弹簧储能通过储能电机压紧弹簧储能。对弹操机构，合闸母线主要给储能电机供电，电流也不大，所以合母控母区别不太大。保护同其配合，一般没什么特别需要注意的地方。合闸弹簧和跳闸弹簧是独立的，储能机构一般只给合闸弹簧储能，而跳闸弹簧一般是靠断路器合闸动作储能.在合闸回路中串联有开关储能接点，也就是说开关未储能就不能进行合闸。但分闸回路中没有串联有开关未储能接点。所以就算开关未储能，也可以跳开。（注意：这里的开关未储能指的是合闸弹簧未储能，而分闸弹簧未储能是没有接点出来的）。在断路器断开时，分闸弹簧是还没储能的，而合闸弹簧已储能...
