浅谈高低压电气施工几个关键技术、工艺及施工的技术措施

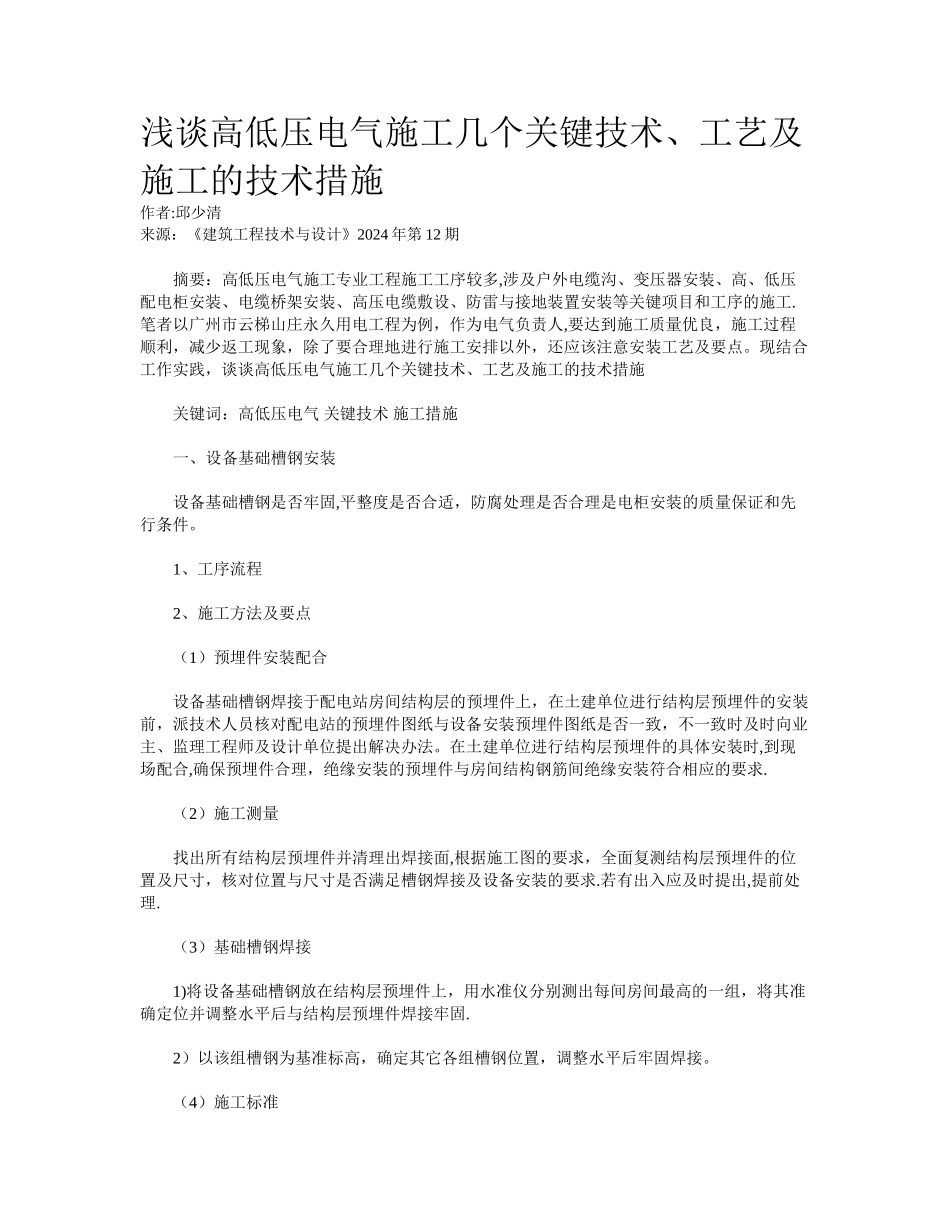

浅谈高低压电气施工几个关键技术、工艺及施工的技术措施_第1页
1/4

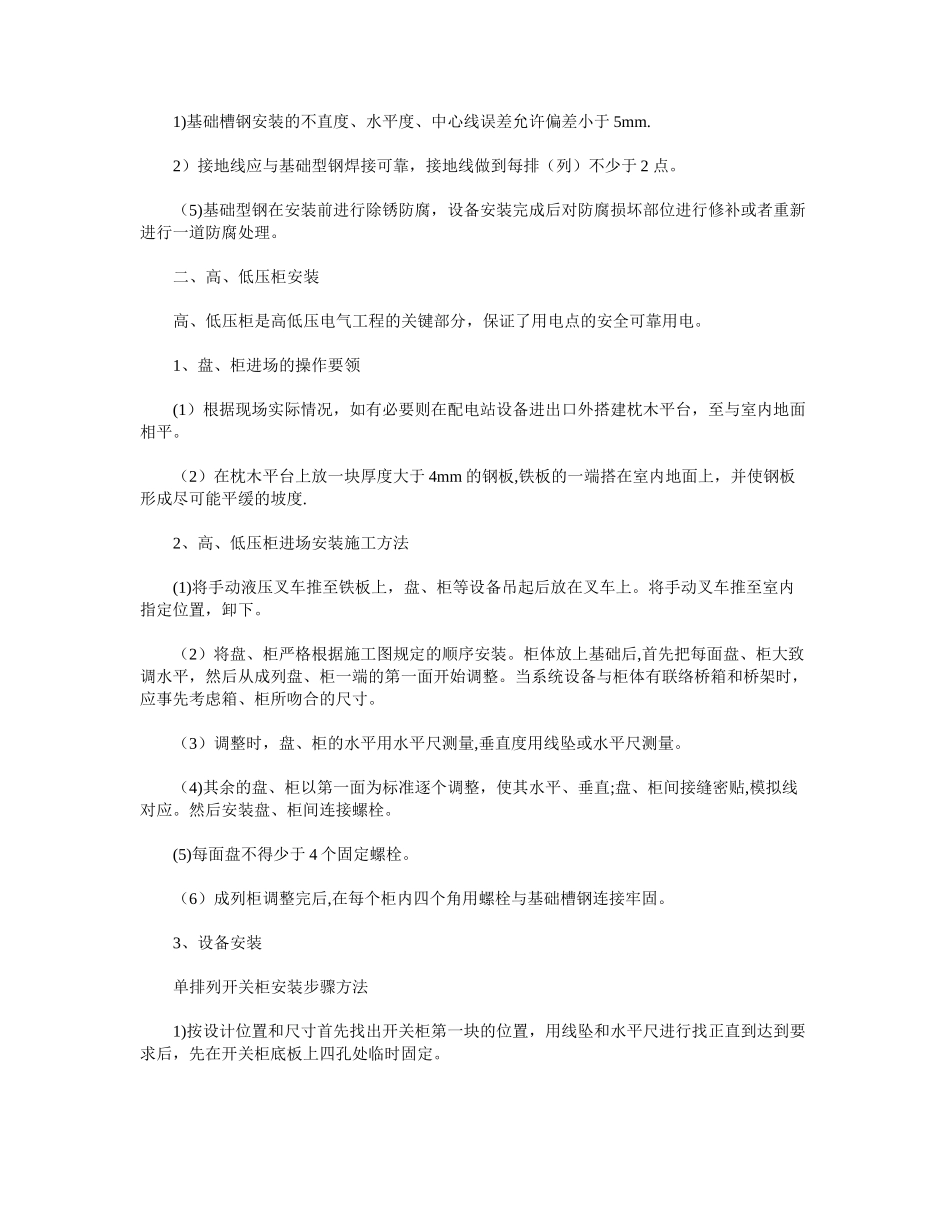

浅谈高低压电气施工几个关键技术、工艺及施工的技术措施_第2页
2/4

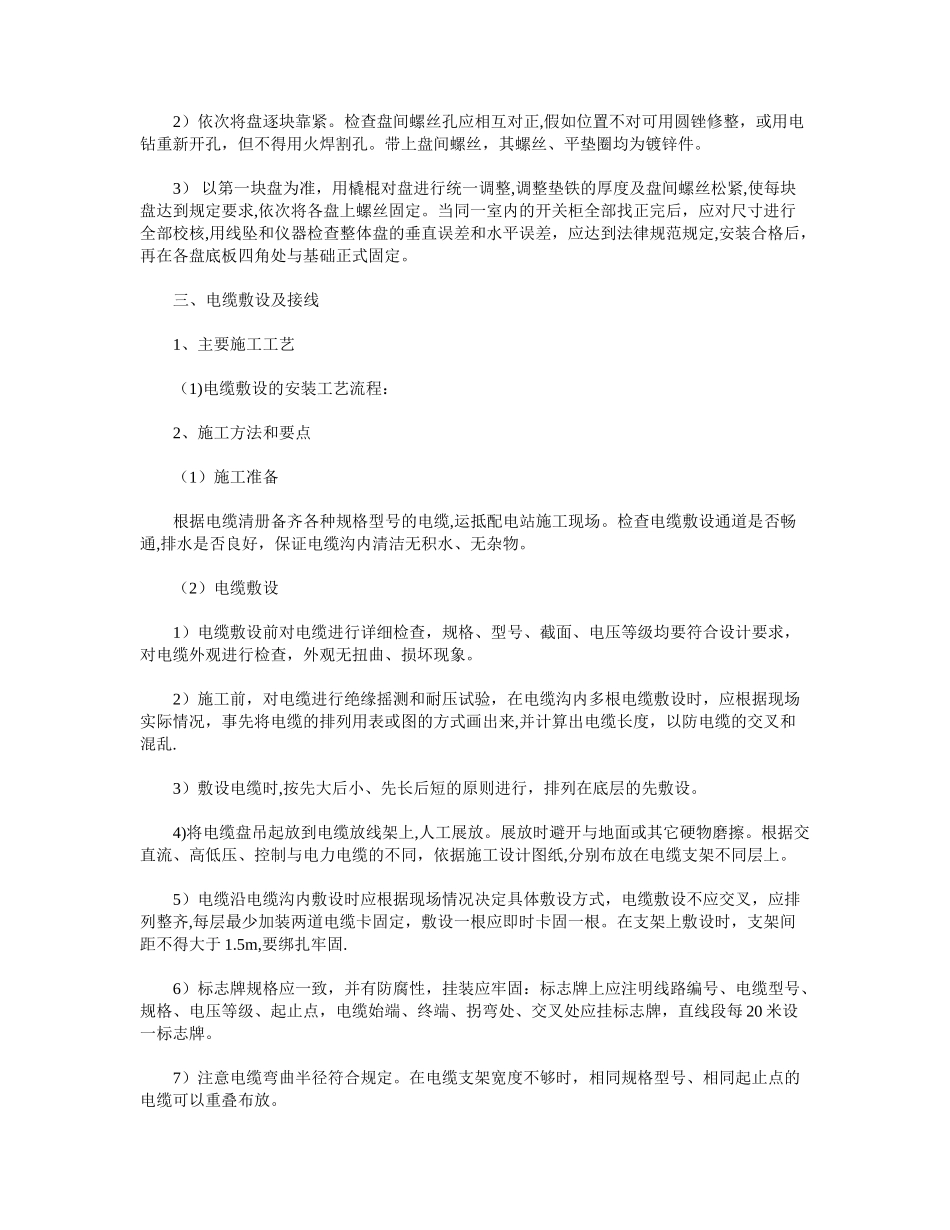

浅谈高低压电气施工几个关键技术、工艺及施工的技术措施_第3页
3/4
浅谈高低压电气施工几个关键技术、工艺及施工的技术措施作者:邱少清来源:《建筑工程技术与设计》2024 年第 12 期 摘要:高低压电气施工专业工程施工工序较多,涉及户外电缆沟、变压器安装、高、低压配电柜安装、电缆桥架安装、高压电缆敷设、防雷与接地装置安装等关键项目和工序的施工.笔者以广州市云梯山庄永久用电工程为例,作为电气负责人,要达到施工质量优良,施工过程顺利,减少返工现象,除了要合理地进行施工安排以外,还应该注意安装工艺及要点。现结合工作实践,谈谈高低压电气施工几个关键技术、工艺及施工的技术措施 关键词:高低压电气 关键技术 施工措施 一、设备基础槽钢安装 设备基础槽钢是否牢固,平整度是否合适,防腐处理是否合理是电柜安装的质量保证和先行条件。 1、工序流程 2、施工方法及要点 (1)预埋件安装配合 设备基础槽钢焊接于配电站房间结构层的预埋件上,在土建单位进行结构层预埋件的安装前,派技术人员核对配电站的预埋件图纸与设备安装预埋件图纸是否一致,不一致时及时向业主、监理工程师及设计单位提出解决办法。在土建单位进行结构层预埋件的具体安装时,到现场配合,确保预埋件合理,绝缘安装的预埋件与房间结构钢筋间绝缘安装符合相应的要求. (2)施工测量 找出所有结构层预埋件并清理出焊接面,根据施工图的要求,全面复测结构层预埋件的位置及尺寸,核对位置与尺寸是否满足槽钢焊接及设备安装的要求.若有出入应及时提出,提前处理. (3)基础槽钢焊接 1)将设备基础槽钢放在结构层预埋件上,用水准仪分别测出每间房间最高的一组,将其准确定位并调整水平后与结构层预埋件焊接牢固. 2)以该组槽钢为基准标高,确定其它各组槽钢位置,调整水平后牢固焊接。 (4)施工标准 1)基础槽钢安装的不直度、水平度、中心线误差允许偏差小于 5mm. 2)接地线应与基础型钢焊接可靠,接地线做到每排(列)不少于 2 点。 (5)基础型钢在安装前进行除锈防腐,设备安装完成后对防腐损坏部位进行修补或者重新进行一道防腐处理。 二、高、低压柜安装 高、低压柜是高低压电气工程的关键部分,保证了用电点的安全可靠用电。 1、盘、柜进场的操作要领 (1)根据现场实际情况,如有必要则在配电站设备进出口外搭建枕木平台,至与室内地面相平。 (2)在枕木平台上放一块厚度大于 4mm 的钢板,铁板的一端搭在室内地面上,并使钢板形成尽可能平缓的坡度. 2、高、低压柜进场安装施工方法 (1)将手动液压叉...
