浆砌石挡墙专项方案

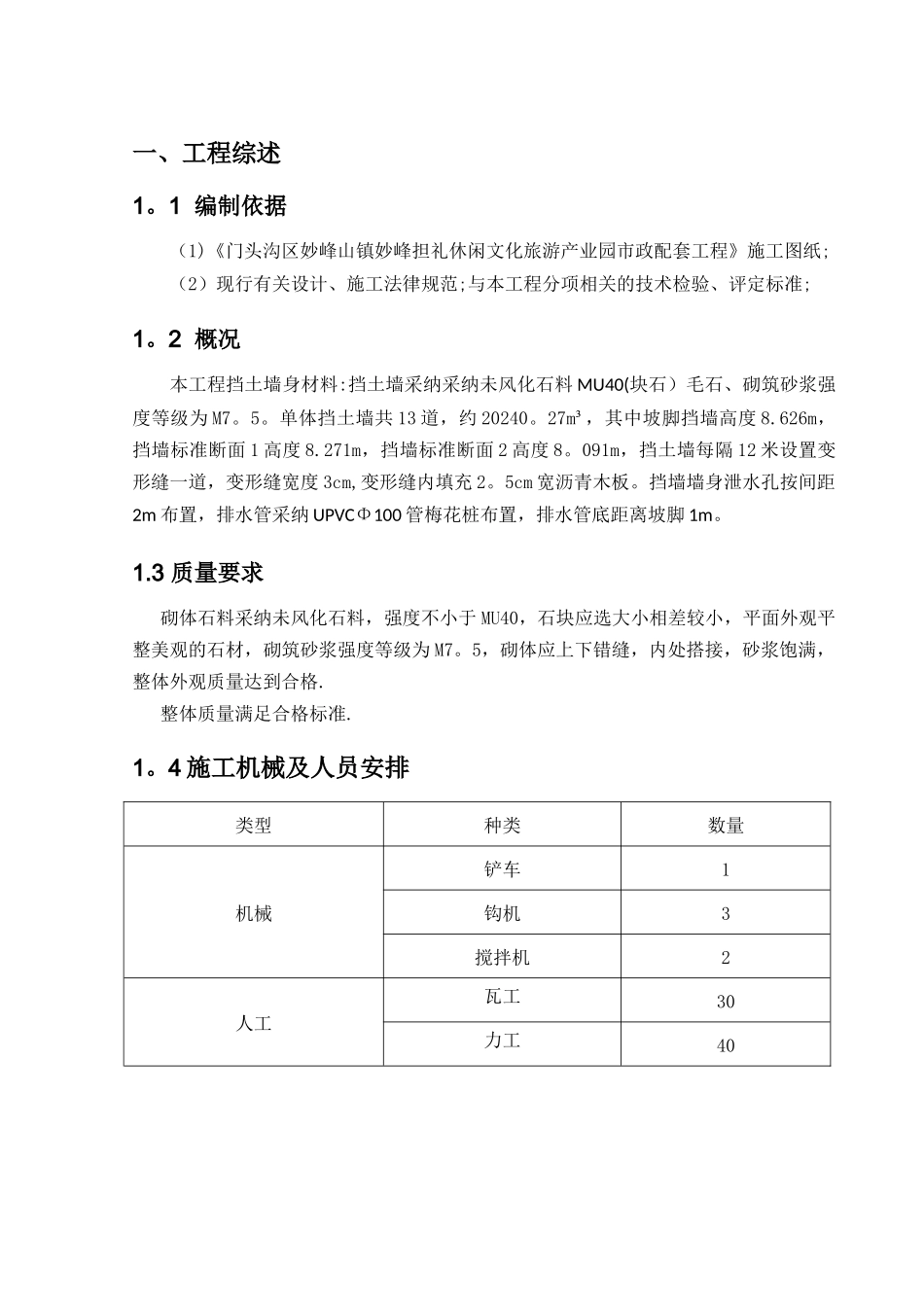

一、工程综述1。1 编制依据（1)《门头沟区妙峰山镇妙峰担礼休闲文化旅游产业园市政配套工程》施工图纸; （2）现行有关设计、施工法律规范;与本工程分项相关的技术检验、评定标准;1。2 概况本工程挡土墙身材料:挡土墙采纳采纳未风化石料 MU40(块石）毛石、砌筑砂浆强度等级为 M7。5。单体挡土墙共 13 道，约 20240。27m³，其中坡脚挡墙高度 8.626m，挡墙标准断面 1 高度 8.271m，挡墙标准断面 2 高度 8。091m，挡土墙每隔 12 米设置变形缝一道，变形缝宽度 3cm,变形缝内填充 2。5cm 宽沥青木板。挡墙墙身泄水孔按间距2m 布置，排水管采纳 UPVCΦ100 管梅花桩布置，排水管底距离坡脚 1m。1.3 质量要求砌体石料采纳未风化石料，强度不小于 MU40，石块应选大小相差较小，平面外观平整美观的石材，砌筑砂浆强度等级为 M7。5，砌体应上下错缝，内处搭接，砂浆饱满，整体外观质量达到合格.整体质量满足合格标准.1。4 施工机械及人员安排类型种类数量机械铲车1钩机3搅拌机2人工瓦工30力工40二、施工方案2。1 作业条件1、根据图纸要求，做好测量放线工作，严格根据施工点进行施工.2、基础块石表面人工整平后，放好轴线、边线、其他尺寸位置线，并复核标高。3、 毛石应按实要数量堆放于砌墙部位附近；规格和数量在砌筑前组织人员集中加工，按不同规格分类堆放、堆码，以备使用.4、选择好施工机械,包括垂直运输、水平运输、和料石安装等小型机械，尽量减轻人工搬运的笨重体力劳动，以提高工效。5、 砌筑砂浆应按实验室出具的配合比，确定水泥、砂投入量。2.2 施工工艺流程图2。3 工艺流程1、 砌毛石应根据基础的中心线放出里外边线 ,挂线分皮卧砌，每皮高约300~400mm。砌筑方法采纳铺浆法。用较大的平毛石，先砌转角处、交接处，再向中间砌筑。砌前应先度摆，使石料大小搭配，大面平放朝下，外露表面要平齐，斜口朝内,逐块卧砌坐浆，使砂浆饱满。石块间较大的空隙应先堵塞砂浆,后用碎石嵌实。严禁先填塞小石块后灌浆的做法。灰缝宽度一般制在20~30mm 左右，铺灰厚度40～50mm.2、 砌筑时，石块上下皮应互相错缝，内外交错搭砌，避开出现重缝、干缝、空缝和孔洞，同时应注意摆放石块，以免砌体承重后发生错位、劈裂、外鼓等现象。3、 如砌筑时毛石的形状和大小不一，难以每皮砌平，亦可实行不分皮砌法，每隔一定高度大体砌平.4、为增强墙身的横向力，毛石每0。7 ㎡面至少应设置拉结石，并应均匀分布，相互错开，在同皮...
