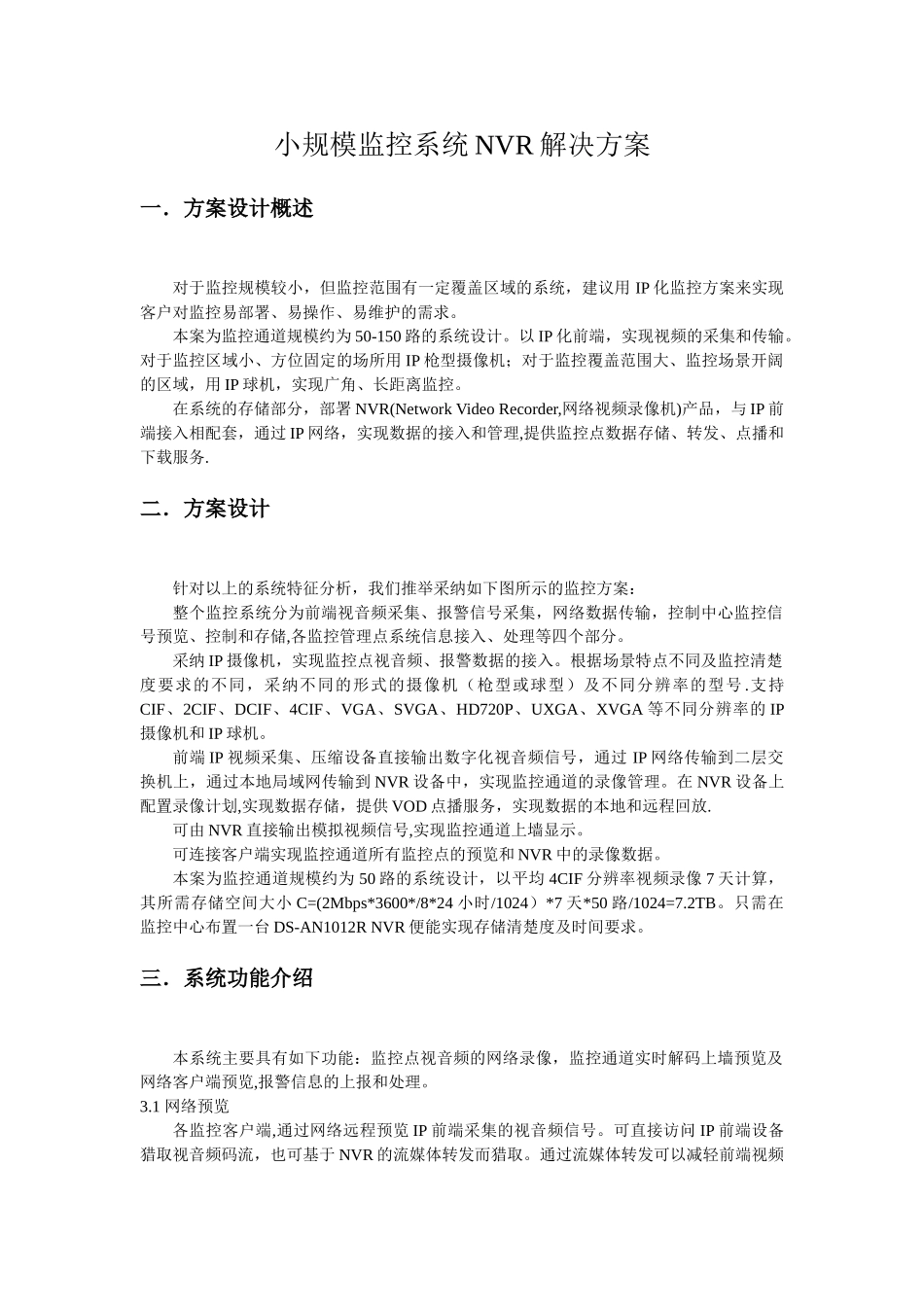

小规模监控系统 NVR 解决方案一．方案设计概述对于监控规模较小，但监控范围有一定覆盖区域的系统，建议用 IP 化监控方案来实现客户对监控易部署、易操作、易维护的需求。本案为监控通道规模约为 50-150 路的系统设计。以 IP 化前端，实现视频的采集和传输。对于监控区域小、方位固定的场所用 IP 枪型摄像机；对于监控覆盖范围大、监控场景开阔的区域，用 IP 球机，实现广角、长距离监控。在系统的存储部分，部署 NVR(Network Video Recorder,网络视频录像机)产品，与 IP 前端接入相配套，通过 IP 网络，实现数据的接入和管理,提供监控点数据存储、转发、点播和下载服务.二．方案设计针对以上的系统特征分析，我们推举采纳如下图所示的监控方案：整个监控系统分为前端视音频采集、报警信号采集，网络数据传输，控制中心监控信号预览、控制和存储,各监控管理点系统信息接入、处理等四个部分。采纳 IP 摄像机，实现监控点视音频、报警数据的接入。根据场景特点不同及监控清楚度要求的不同，采纳不同的形式的摄像机（枪型或球型）及不同分辨率的型号 .支持CIF、2CIF、DCIF、4CIF、VGA、SVGA、HD720P、UXGA、XVGA 等不同分辨率的 IP摄像机和 IP 球机。前端 IP 视频采集、压缩设备直接输出数字化视音频信号，通过 IP 网络传输到二层交换机上，通过本地局域网传输到 NVR 设备中，实现监控通道的录像管理。在 NVR 设备上配置录像计划,实现数据存储，提供 VOD 点播服务，实现数据的本地和远程回放.可由 NVR 直接输出模拟视频信号,实现监控通道上墙显示。可连接客户端实现监控通道所有监控点的预览和 NVR 中的录像数据。本案为监控通道规模约为 50 路的系统设计，以平均 4CIF 分辨率视频录像 7 天计算，其所需存储空间大小 C=(2Mbps*3600*/8*24 小时/1024）*7 天*50 路/1024=7.2TB。只需在监控中心布置一台 DS-AN1012R NVR 便能实现存储清楚度及时间要求。三．系统功能介绍本系统主要具有如下功能：监控点视音频的网络录像，监控通道实时解码上墙预览及网络客户端预览,报警信息的上报和处理。3.1 网络预览各监控客户端,通过网络远程预览 IP 前端采集的视音频信号。可直接访问 IP 前端设备猎取视音频码流，也可基于 NVR 的流媒体转发而猎取。通过流媒体转发可以减轻前端视频监控的带宽压力和编码设备网络负荷。3.2 录像及回放、归档及下载服务NVR 管理前端各个视频采集点，根据系统对各监控区...
