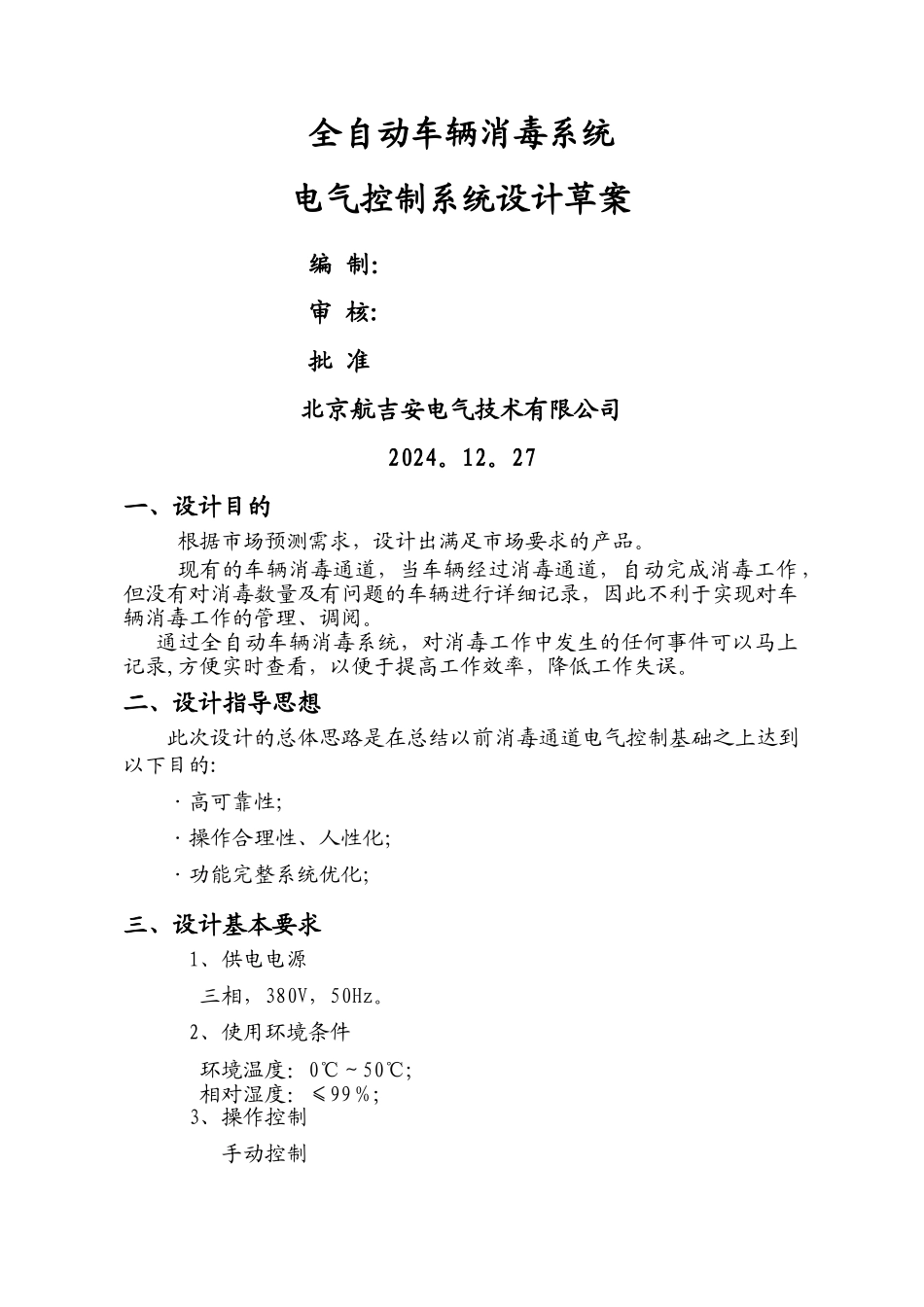

全自动车辆消毒系统电气控制系统设计草案编 制：审 核:批 准北京航吉安电气技术有限公司2024。12。27一、设计目的根据市场预测需求，设计出满足市场要求的产品。现有的车辆消毒通道，当车辆经过消毒通道，自动完成消毒工作，但没有对消毒数量及有问题的车辆进行详细记录，因此不利于实现对车辆消毒工作的管理、调阅。 通过全自动车辆消毒系统，对消毒工作中发生的任何事件可以马上记录,方便实时查看，以便于提高工作效率，降低工作失误。二、设计指导思想此次设计的总体思路是在总结以前消毒通道电气控制基础之上达到以下目的:·高可靠性；·操作合理性、人性化；·功能完整系统优化；三、设计基本要求1、供电电源三相，380V，50Hz。2、使用环境条件环境温度：0℃～50℃; 相对湿度：≤99％;3、操作控制 手动控制 自动控制主控室远程监视。4、电气设备 控制柜 1 台（PLC 选用西门子系列，其它元器件选用施耐德、欧姆龙等同等系列） 现场操作箱 1 台地感线圈 1 台光电开关 1 台道杆 1 台 工控机 1 台 高清摄像头 4 台 硬盘录像机 1 台 显示器 2 台 组态王 6.53 软件一套四、工艺流程 1、当车辆行驶至地感线圈,道杆开始升起，同时喷雾水泵开始工作。 2、当道杆完全升起，车辆往前行驶至喷雾范围时，已经开始喷雾，此时道杆落下。 3、当车辆完全驶出喷雾范围时，出口光电开关发出信号，喷雾水泵停止工作。 4、继续下一车辆消毒工作。五、工作记录 1、车辆驶至地感线圈，至道杆升起，至喷雾水泵工作，至道杆落下，至出口光电开关发出信号,其间无人为停止，或控制系统自动停止,则记录为一次完整消毒过程. 2、当车辆在任何环节，有控制系统自动停止，或人为停止，则记录为一次故障消毒过程，假如此次停止是由控制系统自动停止,则自动记录停止原因；假如此次停止为人工停止，可以工控机组态王软件手动录入停止原因。 工作记录提供详细的时间，及事件过程，可供用户随时调阅、查看。六、远程监视 主控室设有系统工控机,硬盘录像机，工作人员可随时查看工作记录,及正在进行中的消毒工作。
