消防工程预算教程

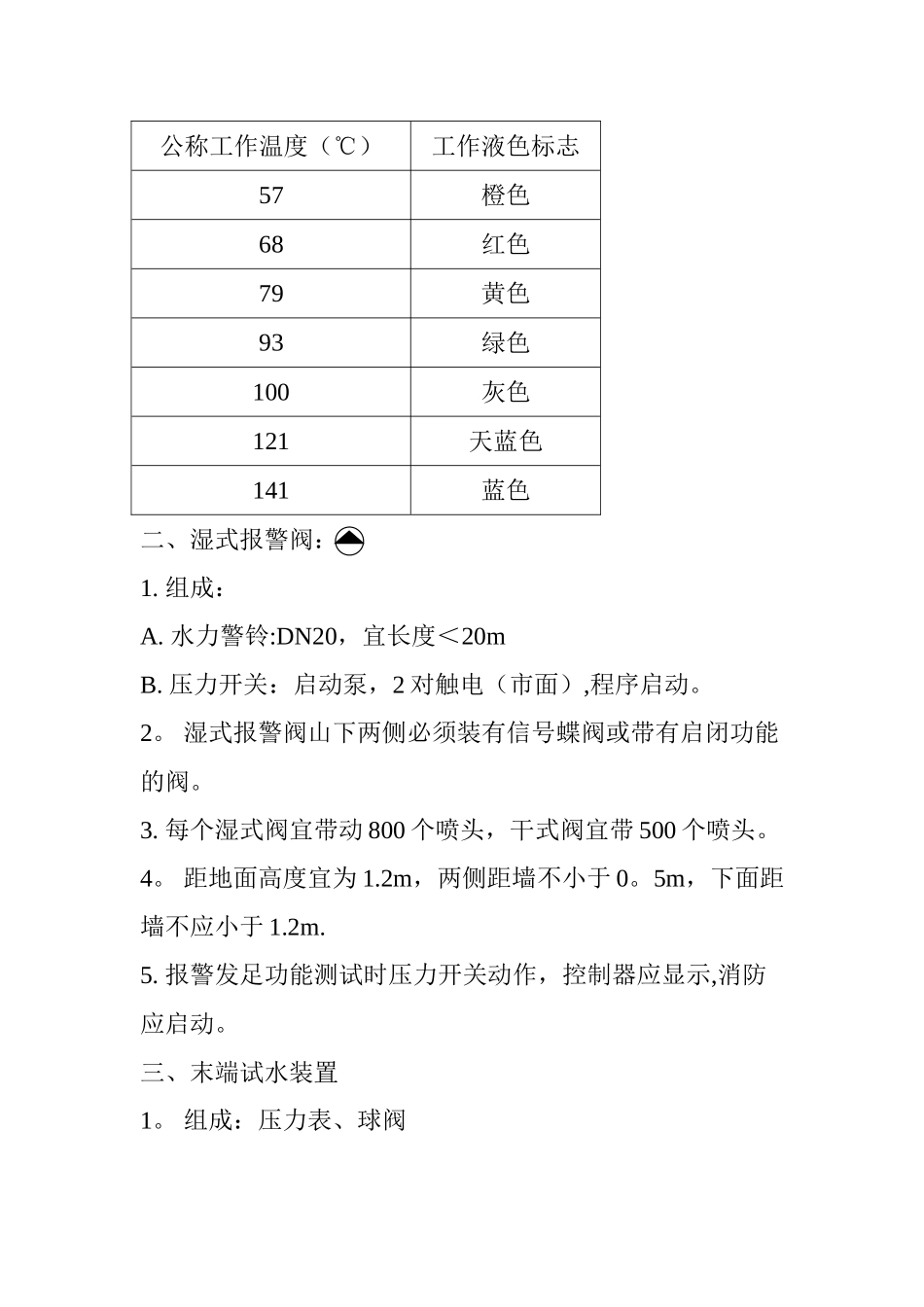

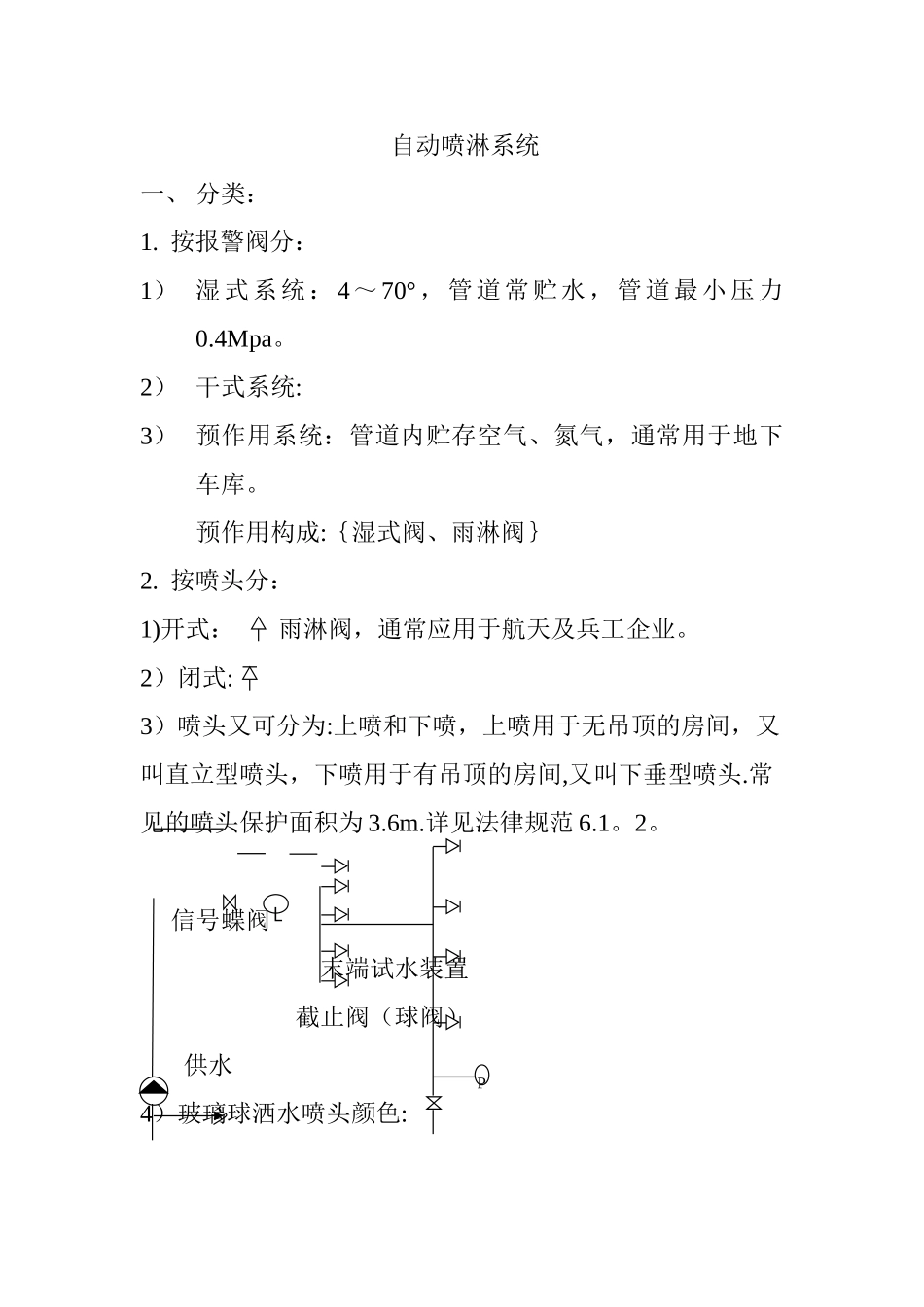

自动喷淋系统一、 分类：1. 按报警阀分：1） 湿式系统： 4～70°，管道常贮水，管道最小压力0.4Mpa。2） 干式系统:3） 预作用系统：管道内贮存空气、氮气，通常用于地下车库。预作用构成:｛湿式阀、雨淋阀｝2. 按喷头分：1)开式：雨淋阀，通常应用于航天及兵工企业。2）闭式: 3）喷头又可分为:上喷和下喷，上喷用于无吊顶的房间，又叫直立型喷头，下喷用于有吊顶的房间,又叫下垂型喷头.常见的喷头保护面积为 3.6m.详见法律规范 6.1。2。 信号蝶阀 末端试水装置 截止阀（球阀） 供水4）玻璃球洒水喷头颜色:LP公称工作温度（℃）工作液色标志57橙色68红色79黄色93绿色100灰色121天蓝色141蓝色二、湿式报警阀：1. 组成：A. 水力警铃:DN20，宜长度＜20mB. 压力开关：启动泵，2 对触电（市面）,程序启动。2。 湿式报警阀山下两侧必须装有信号蝶阀或带有启闭功能的阀。3. 每个湿式阀宜带动 800 个喷头，干式阀宜带 500 个喷头。4。 距地面高度宜为 1.2m，两侧距墙不小于 0。5m，下面距墙不应小于 1.2m.5. 报警发足功能测试时压力开关动作，控制器应显示,消防应启动。三、末端试水装置1。 组成：压力表、球阀2. 作用：检测压力，安装于系统保护的每个防火分区和楼层中配水管道最不利点喷头处，用于检验系统及专用组件的基本性能。3. 位置：每个分区一个。三、 喷头1. 喷水强度:DN15 的喷头,流量为 6L/8L/平方米/分2。 喷头距墙不得〉1.8m，喷头的保护直径为 3。6m,3. 上喷距顶板距离为：75—150mm, 顶板4. 喷头距离障碍物:详见规定 7.2.1，假如喷头遇到风道或桥架等成排障碍物，障碍物大于 1.2m 时，要在障碍物下增设喷头.5。 同一支配水支管上喷头的间距及相邻配水支管的间距喷水强度［L/(min·m2］正方形布置边长(m）长方形布置的长边边长（m）一只喷头的最大保护面积(m2)喷头与端墙的最大距离（m）44。44.520。02.263.64。012.51。883.43.611.51.7≥123。03。69。01。5注: 1. 仅在走道设置单排喷头的闭式系统，其喷头间距应按走道地面不留漏喷空白点确定。h=70--150mm1.2m2. 喷水强度大于 8L/(min·m2）时，宜采纳流量系数K〉80 的喷头。3. 货架内置的喷头的间距不应小于 2m.并不应大于 3m.1)例：已知上图长 5m，宽为 4m，求房间内横向喷头个数及布置位置.解：设喷头个数为 X,则X=5÷3。6≈2 个布置： a/2 a a/2 L=5m 2a=5， a=2。5 a/2=1。25四、管道：1。镀锌钢管:工作压力<1.2Mpa,...
