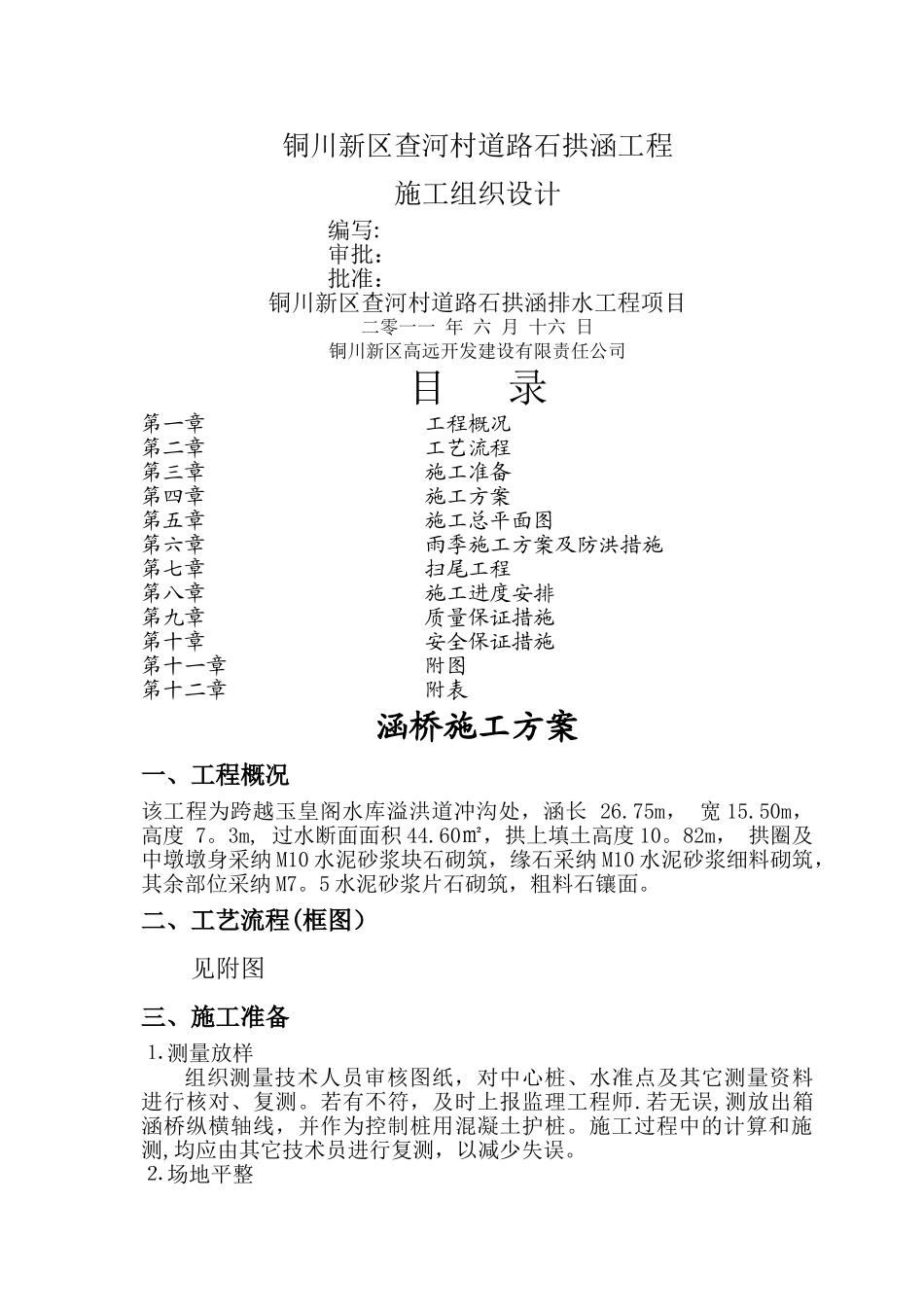

铜川新区查河村道路石拱涵工程施工组织设计编写:审批：批准：铜川新区查河村道路石拱涵排水工程项目二零一一 年 六 月 十六 日 铜川新区高远开发建设有限责任公司目 录第一章 工程概况第二章 工艺流程第三章 施工准备第四章 施工方案第五章 施工总平面图第六章 雨季施工方案及防洪措施第七章 扫尾工程第八章 施工进度安排第九章 质量保证措施第十章 安全保证措施 第十一章 附图第十二章 附表涵桥施工方案一、工程概况该工程为跨越玉皇阁水库溢洪道冲沟处，涵长 26.75m， 宽 15.50m，高度 7。3m, 过水断面面积 44.60㎡，拱上填土高度 10。82m， 拱圈及中墩墩身采纳 M10 水泥砂浆块石砌筑，缘石采纳 M10 水泥砂浆细料砌筑，其余部位采纳 M7。5 水泥砂浆片石砌筑，粗料石镶面。二、工艺流程(框图）见附图三、施工准备⒈ 测量放样组织测量技术人员审核图纸，对中心桩、水准点及其它测量资料进行核对、复测。若有不符，及时上报监理工程师.若无误,测放出箱涵桥纵横轴线，并作为控制桩用混凝土护桩。施工过程中的计算和施测,均应由其它技术员进行复测，以减少失误。⒉ 场地平整根据施工要求，整平场地，清除杂物，用砖渣铺筑一条临时便道。做到“三通一平”。⒊ 施工准备施工前对、砂、碎石、水泥等原材进行试验。如砂和碎石的筛分、含泥量、试验;混凝土配合比试验等。并将试验资料报监理工程师签认后作为施工依据。水泥、必须有出厂质量证书和性能试验报告单。施工现场按等级、品种等分批验收、堆放。存放处实行垫高、覆盖等防水、防潮措施。施工机械及材料准备编制工程材料需用量计划，作为备料供料和确定仓库及堆放场面及组织运输的依据，根据材料计划做好材料的订货和采购工作，按进场计划分批进场，并做好发放和保管工作。材料准备的要点是：品质合格;数量充足，运输方便不耽误使用。材料要求（一）石料的要求1、强度石料应符合施工图设计规定的强度和类别，石质均匀、不易风化、无裂纹.石料强度的测定应按现行《公路工程石料试验规程》（JTJ054）执行.2、尺寸（1)片石：一般指用爆破或楔劈法开采的石块，厚度不应小于150mm（卵形和薄片者不得采 用).用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。（2）块石：形状应大致方正，上下面大致平整，厚度 200～300mm，宽度约为厚度的 1。0~1。5 倍，长度约为厚度的 1。5～3。0 倍（如有锋棱锐角，应敲除)。块石用做镶面时，应由外露面四周向...
