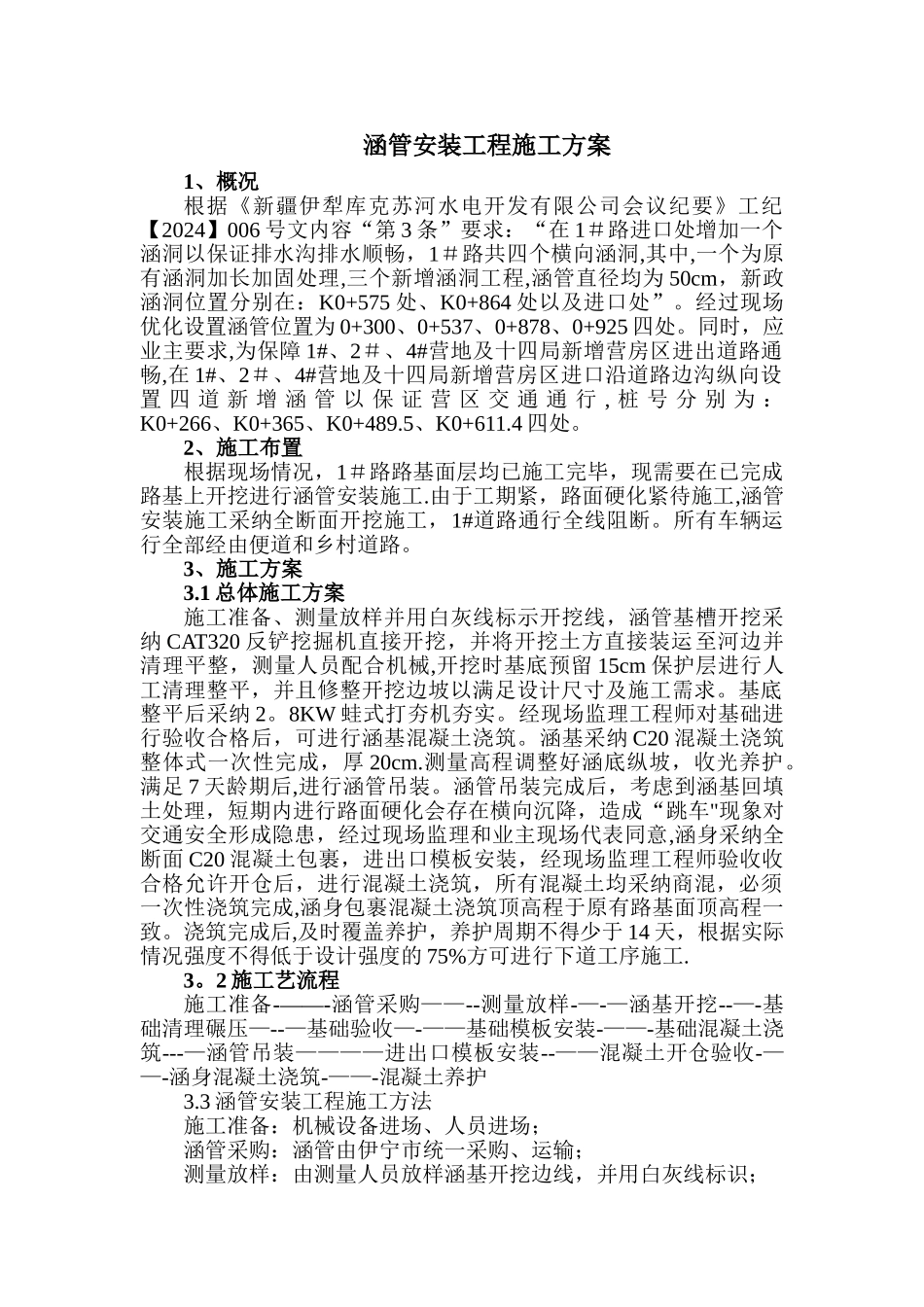

涵管安装工程施工方案

涵管安装工程施工方案1、概况根据《新疆伊犁库克苏河水电开发有限公司会议纪要》工纪【2024】006 号文内容“第 3 条”要求：“在 1＃路进口处增加一个涵洞以保证排水沟排水顺畅，1＃路共四个横向涵洞,其中,一个为原有涵洞加长加固处理,三个新增涵洞工程,涵管直径均为 50cm，新政涵洞位置分别在：K0+575 处、K0+864 处以及进口处”。经过现场优化设置涵管位置为 0+300、0+537、0+878、0+925 四处。同时，应业主要求,为保障 1#、2＃、4#营地及十四局新增营房区进出道路通畅,在 1#、2＃、4#营地及十四局新增营房区进口沿道路边沟纵向设置 四 道 新 增 涵 管 以 保 证 营 区 交 通 通 行 , 桩 号 分 别 为 ：K0+266、K0+365、K0+489.5、K0+611.4 四处。2、施工布置根据现场情况，1＃路路基面层均已施工完毕，现需要在已完成路基上开挖进行涵管安装施工.由于工期紧，路面硬化紧待施工,涵管安装施工采纳全断面开挖施工，1#道路通行全线阻断。所有车辆运行全部经由便道和乡村道路。3、施工方案3.1 总体施工方案施工准备、测量放样并用白灰线标示开挖线，涵管基槽开挖采纳 CAT320 反铲挖掘机直接开挖，并将开挖土方直接装运至河边并清理平整，测量人员配合机械,开挖时基底预留 15cm 保护层进行人工清理整平，并且修整开挖边坡以满足设计尺寸及施工需求。基底整平后采纳 2。8KW 蛙式打夯机夯实。经现场监理工程师对基础进行验收合格后，可进行涵基混凝土浇筑。涵基采纳 C20 混凝土浇筑整体式一次性完成，厚 20cm.测量高程调整好涵底纵坡，收光养护。满足 7 天龄期后,进行涵管吊装。涵管吊装完成后，考虑到涵基回填土处理，短期内进行路面硬化会存在横向沉降，造成“跳车"现象对交通安全形成隐患，经过现场监理和业主现场代表同意,涵身采纳全断面 C20 混凝土包裹，进出口模板安装，经现场监理工程师验收收合格允许开仓后，进行混凝土浇筑，所有混凝土均采纳商混，必须一次性浇筑完成,涵身包裹混凝土浇筑顶高程于原有路基面顶高程一致。浇筑完成后,及时覆盖养护，养护周期不得少于 14 天，根据实际情况强度不得低于设计强度的 75%方可进行下道工序施工.3。2 施工艺流程施工准备-——-涵管采购——--测量放样-—-—涵基开挖--—-基础清理碾压—--—基础验收—-——基础模板安装-——-基础混凝土浇筑---—涵管吊装————进出口模板安装--——混凝土开仓验收-——-涵身混凝土浇筑-——-混凝土养护3.3 涵...
