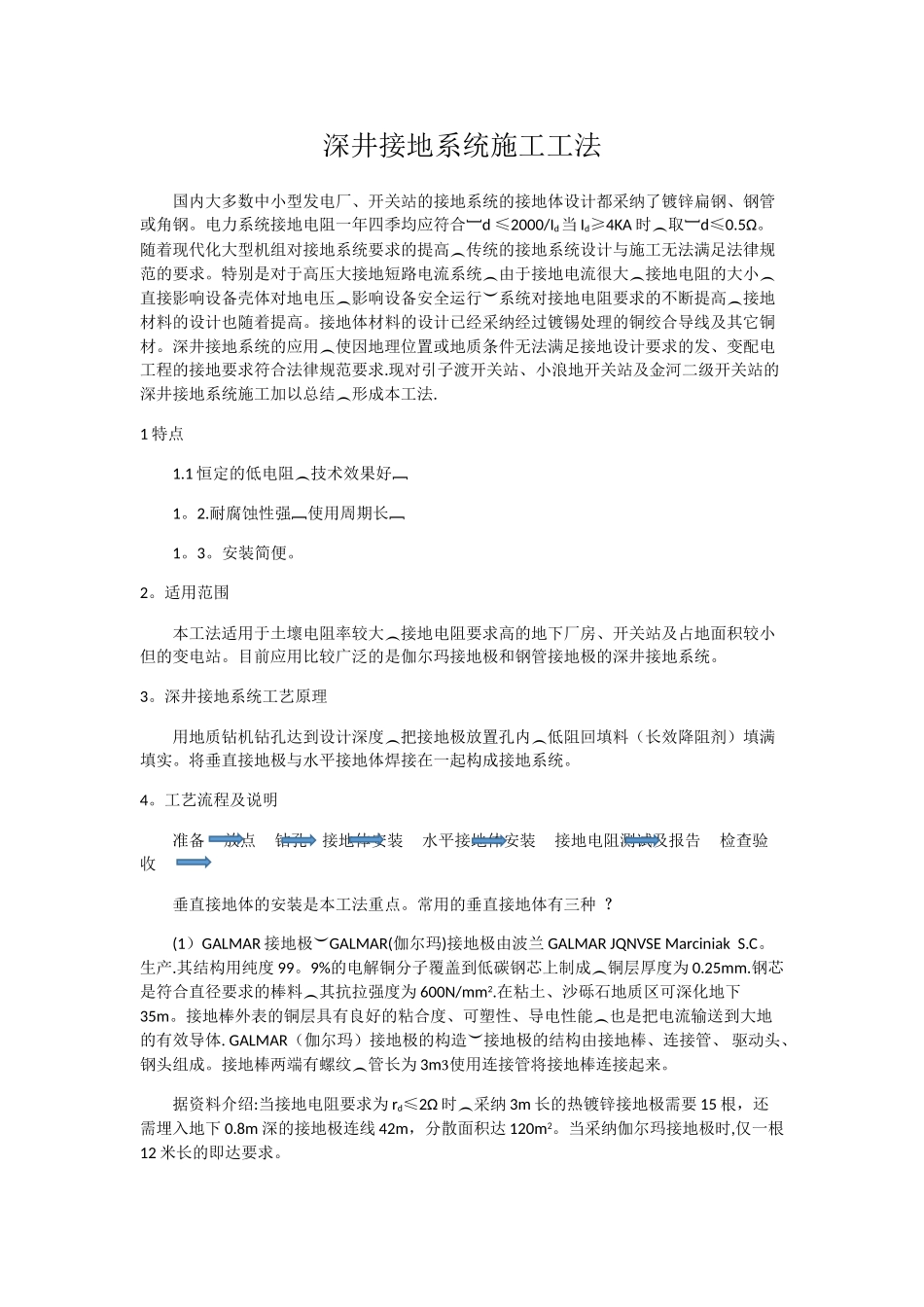

深井接地系统施工工法

深井接地系统施工工法国内大多数中小型发电厂、开关站的接地系统的接地体设计都采纳了镀锌扁钢、钢管或角钢。电力系统接地电阻一年四季均应符合d ≤2000/Id当 Id≥4KA 时取d≤0.5Ω。随着现代化大型机组对接地系统要求的提高传统的接地系统设计与施工无法满足法律规范的要求。特别是对于高压大接地短路电流系统由于接地电流很大接地电阻的大小直接影响设备壳体对地电压影响设备安全运行系统对接地电阻要求的不断提高接地材料的设计也随着提高。接地体材料的设计已经采纳经过镀锡处理的铜绞合导线及其它铜材。深井接地系统的应用使因地理位置或地质条件无法满足接地设计要求的发、变配电工程的接地要求符合法律规范要求.现对引子渡开关站、小浪地开关站及金河二级开关站的深井接地系统施工加以总结形成本工法. 1 特点 1.1 恒定的低电阻技术效果好 1。2.耐腐蚀性强使用周期长 1。3。安装简便。 2。适用范围 本工法适用于土壞电阻率较大接地电阻要求高的地下厂房、开关站及占地面积较小但的变电站。目前应用比较广泛的是伽尔玛接地极和钢管接地极的深井接地系统。 3。深井接地系统工艺原理 用地质钻机钻孔达到设计深度把接地极放置孔内低阻回填料（长效降阻剂）填满填实。将垂直接地极与水平接地体焊接在一起构成接地系统。 4。工艺流程及说明 准备 放点 钻孔 接地体安装 水平接地体安装 接地电阻测试及报告 检查验收 垂直接地体的安装是本工法重点。常用的垂直接地体有三种 (1）GALMAR 接地极GALMAR(伽尔玛)接地极由波兰 GALMAR JQNVSE Marciniak S.C。生产.其结构用纯度 99。9%的电解铜分子覆盖到低碳钢芯上制成铜层厚度为0.25mm.钢芯是符合直径要求的棒料其抗拉强度为600N/mm2.在粘土、沙砾石地质区可深化地下35m。接地棒外表的铜层具有良好的粘合度、可塑性、导电性能也是把电流输送到大地的有效导体. GALMAR（伽尔玛）接地极的构造接地极的结构由接地棒、连接管、 驱动头、钢头组成。接地棒两端有螺纹管长为3m使用连接管将接地棒连接起来。 据资料介绍:当接地电阻要求为 rd≤2Ω 时采纳3m 长的热镀锌接地极需要 15 根，还需埋入地下 0.8m 深的接地极连线 42m，分散面积达 120m2。当采纳伽尔玛接地极时,仅一根12 米长的即达要求。 （2） 钢管接地体 （3） TEGS 电解接地体。 4.1 以 GALMAR 接地极为主体的接地系统的施工工艺介...
