深基坑马道搭设方案

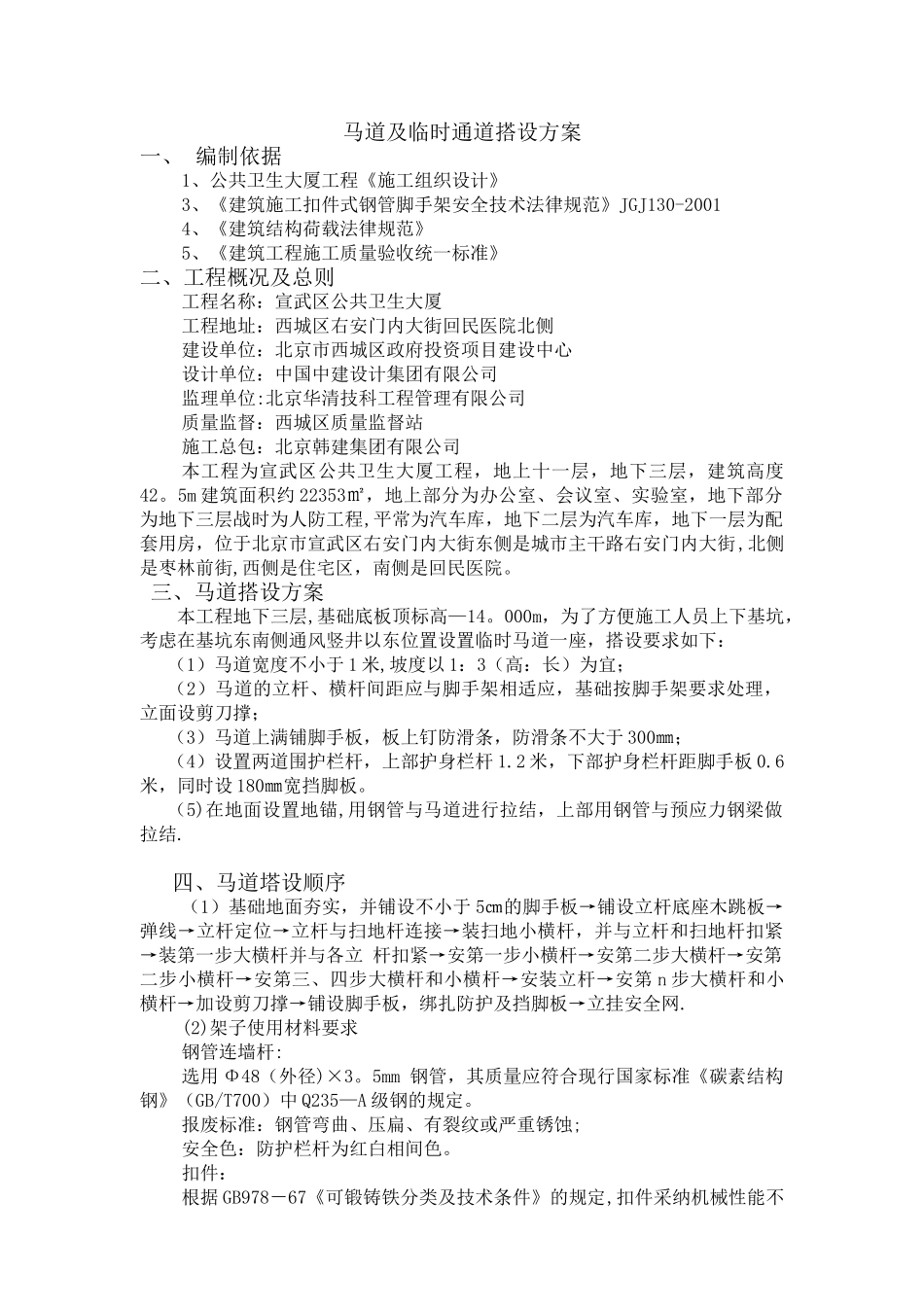

深基坑马道搭设方案_第1页
1/6

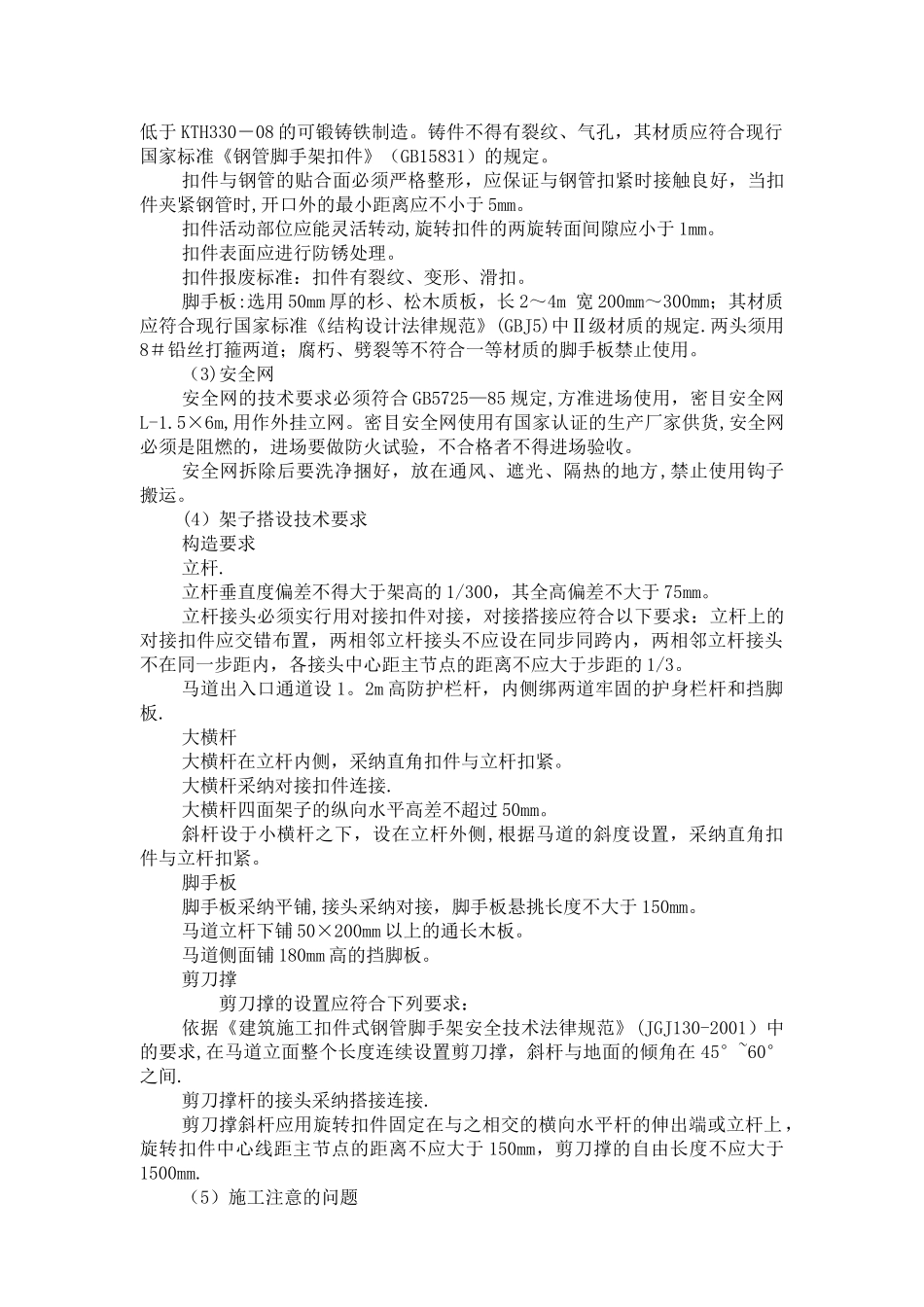

深基坑马道搭设方案_第2页
2/6
深基坑马道搭设方案_第3页
3/6
马道及临时通道搭设方案一、 编制依据1、公共卫生大厦工程《施工组织设计》3、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20014、《建筑结构荷载法律规范》5、《建筑工程施工质量验收统一标准》二、工程概况及总则工程名称:宣武区公共卫生大厦工程地址:西城区右安门内大街回民医院北侧建设单位:北京市西城区政府投资项目建设中心设计单位:中国中建设计集团有限公司监理单位:北京华清技科工程管理有限公司质量监督:西城区质量监督站施工总包:北京韩建集团有限公司本工程为宣武区公共卫生大厦工程,地上十一层,地下三层,建筑高度42。5m 建筑面积约 22353㎡,地上部分为办公室、会议室、实验室,地下部分为地下三层战时为人防工程,平常为汽车库,地下二层为汽车库,地下一层为配套用房,位于北京市宣武区右安门内大街东侧是城市主干路右安门内大街,北侧是枣林前街,西侧是住宅区,南侧是回民医院。三、马道搭设方案本工程地下三层,基础底板顶标高—14。000m,为了方便施工人员上下基坑,考虑在基坑东南侧通风竖井以东位置设置临时马道一座,搭设要求如下:(1)马道宽度不小于 1 米,坡度以 1:3(高:长)为宜;(2)马道的立杆、横杆间距应与脚手架相适应,基础按脚手架要求处理,立面设剪刀撑;(3)马道上满铺脚手板,板上钉防滑条,防滑条不大于 300㎜;(4)设置两道围护栏杆,上部护身栏杆 1.2 米,下部护身栏杆距脚手板 0.6米,同时设 180㎜宽挡脚板。(5)在地面设置地锚,用钢管与马道进行拉结,上部用钢管与预应力钢梁做拉结. 四、马道塔设顺序(1)基础地面夯实,并铺设不小于 5㎝的脚手板→铺设立杆底座木跳板→弹线→立杆定位→立杆与扫地杆连接→装扫地小横杆,并与立杆和扫地杆扣紧→装第一步大横杆并与各立 杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→安第三、四步大横杆和小横杆→安装立杆→安第 n 步大横杆和小横杆→加设剪刀撑→铺设脚手板,绑扎防护及挡脚板→立挂安全网.(2)架子使用材料要求钢管连墙杆:选用 Φ48(外径)×3。5mm 钢管,其质量应符合现行国家标准《碳素结构钢》(GB/T700)中 Q235—A 级钢的规定。报废标准:钢管弯曲、压扁、有裂纹或严重锈蚀;安全色:防护栏杆为红白相间色。扣件:根据 GB978-67《可锻铸铁分类及技术条件》的规定,扣件采纳机械性能不低于 KTH330-08 的可锻铸铁制造。铸件不得有裂纹、气孔,其材质应符合现行国家标准《钢管脚手架扣件》...
