湿喷机械手作业指导书

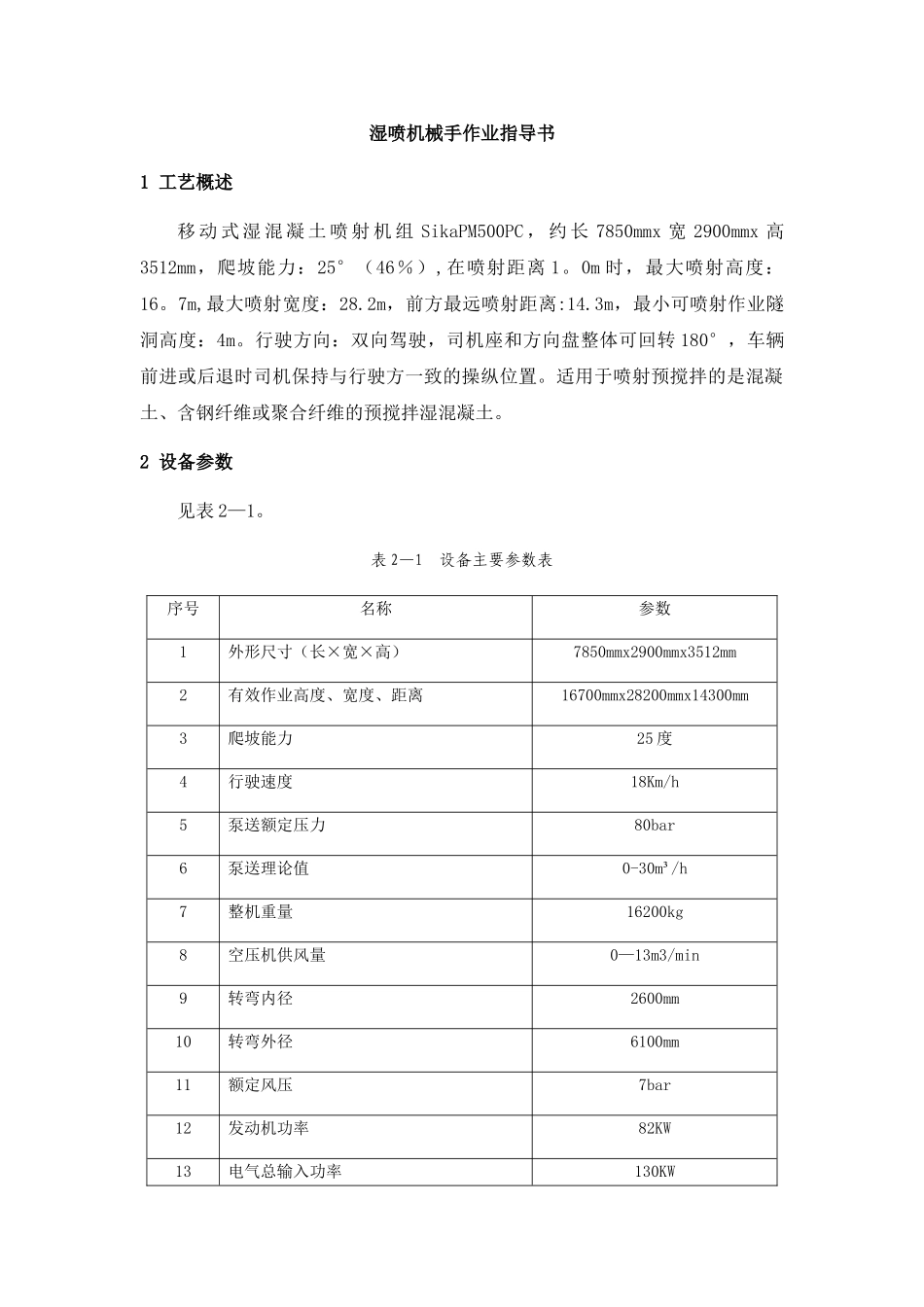

湿喷机械手作业指导书_第1页
1/11

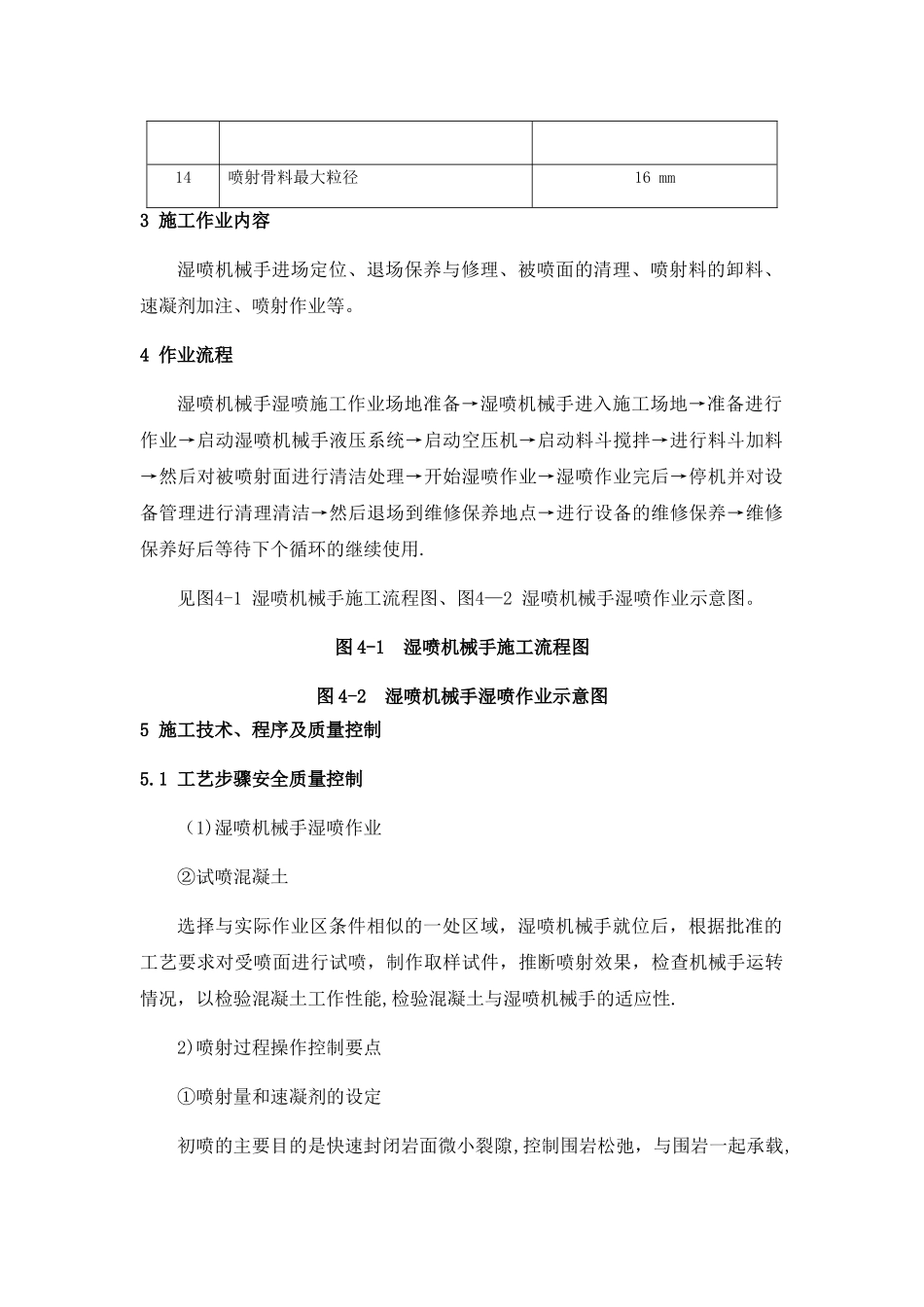

湿喷机械手作业指导书_第2页
2/11

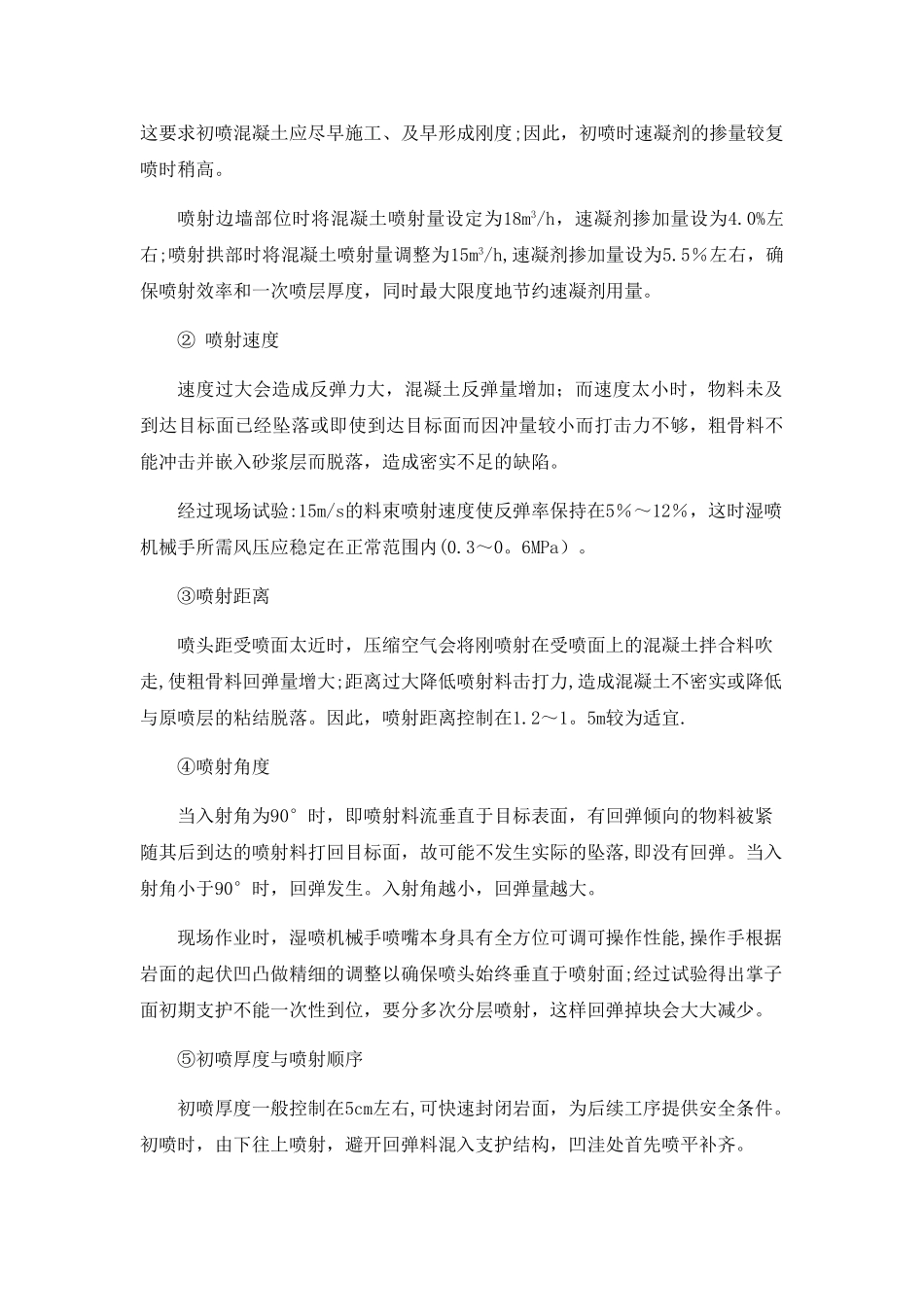

湿喷机械手作业指导书_第3页
3/11
湿喷机械手作业指导书1 工艺概述移 动 式 湿 混 凝 土 喷 射 机 组 SikaPM500PC , 约 长 7850mmx 宽 2900mmx 高3512mm,爬坡能力:25°(46%),在喷射距离 1。0m 时,最大喷射高度:16。7m,最大喷射宽度:28.2m,前方最远喷射距离:14.3m,最小可喷射作业隧洞高度:4m。行驶方向:双向驾驶,司机座和方向盘整体可回转 180°,车辆前进或后退时司机保持与行驶方一致的操纵位置。适用于喷射预搅拌的是混凝土、含钢纤维或聚合纤维的预搅拌湿混凝土。2 设备参数见表 2—1。表 2—1 设备主要参数表序号名称参数1外形尺寸(长×宽×高)7850mmx2900mmx3512mm2有效作业高度、宽度、距离16700mmx28200mmx14300mm3爬坡能力25 度4行驶速度18Km/h5泵送额定压力80bar6泵送理论值0-30m³/h7整机重量16200kg8空压机供风量0—13m3/min9转弯内径2600mm10转弯外径6100mm11额定风压7bar12发动机功率82KW13电气总输入功率130KW14喷射骨料最大粒径16 mm3 施工作业内容湿喷机械手进场定位、退场保养与修理、被喷面的清理、喷射料的卸料、速凝剂加注、喷射作业等。4 作业流程湿喷机械手湿喷施工作业场地准备→湿喷机械手进入施工场地→准备进行作业→启动湿喷机械手液压系统→启动空压机→启动料斗搅拌→进行料斗加料→然后对被喷射面进行清洁处理→开始湿喷作业→湿喷作业完后→停机并对设备管理进行清理清洁→然后退场到维修保养地点→进行设备的维修保养→维修保养好后等待下个循环的继续使用.见图4-1 湿喷机械手施工流程图、图4—2 湿喷机械手湿喷作业示意图。图 4-1 湿喷机械手施工流程图图 4-2 湿喷机械手湿喷作业示意图5 施工技术、程序及质量控制5.1 工艺步骤安全质量控制(1)湿喷机械手湿喷作业②试喷混凝土选择与实际作业区条件相似的一处区域,湿喷机械手就位后,根据批准的工艺要求对受喷面进行试喷,制作取样试件,推断喷射效果,检查机械手运转情况,以检验混凝土工作性能,检验混凝土与湿喷机械手的适应性.2)喷射过程操作控制要点①喷射量和速凝剂的设定初喷的主要目的是快速封闭岩面微小裂隙,控制围岩松弛,与围岩一起承载,这要求初喷混凝土应尽早施工、及早形成刚度;因此,初喷时速凝剂的掺量较复喷时稍高。喷射边墙部位时将混凝土喷射量设定为18m3/h,速凝剂掺加量设为4.0%左右;喷射拱部时将混凝土喷射量调整为15m3/h,速凝剂掺加量设为5.5%左右,确保喷射效率和一次喷层厚度,同时最大限度地节约速凝剂用量。②...
