滚筒安装方案

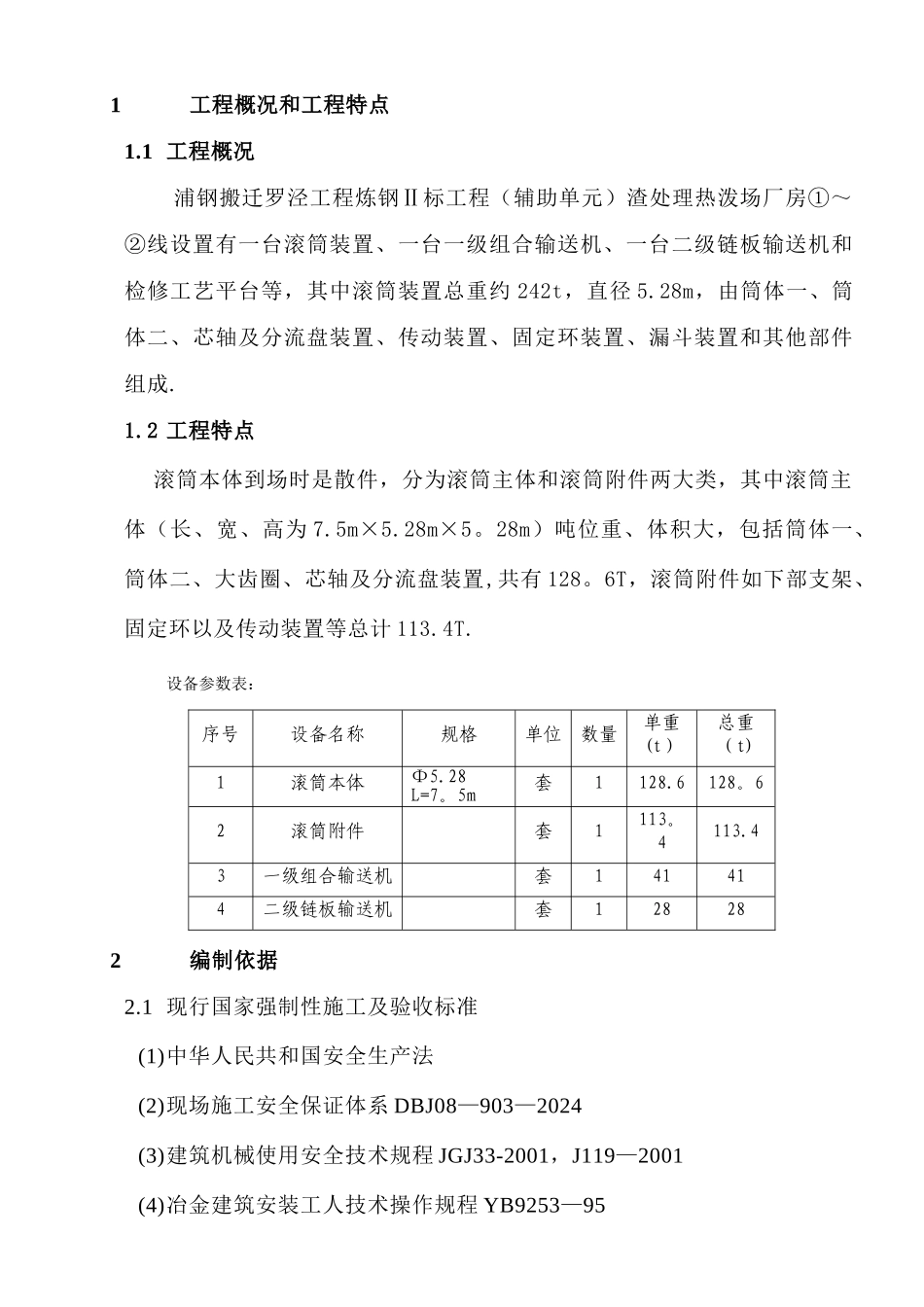

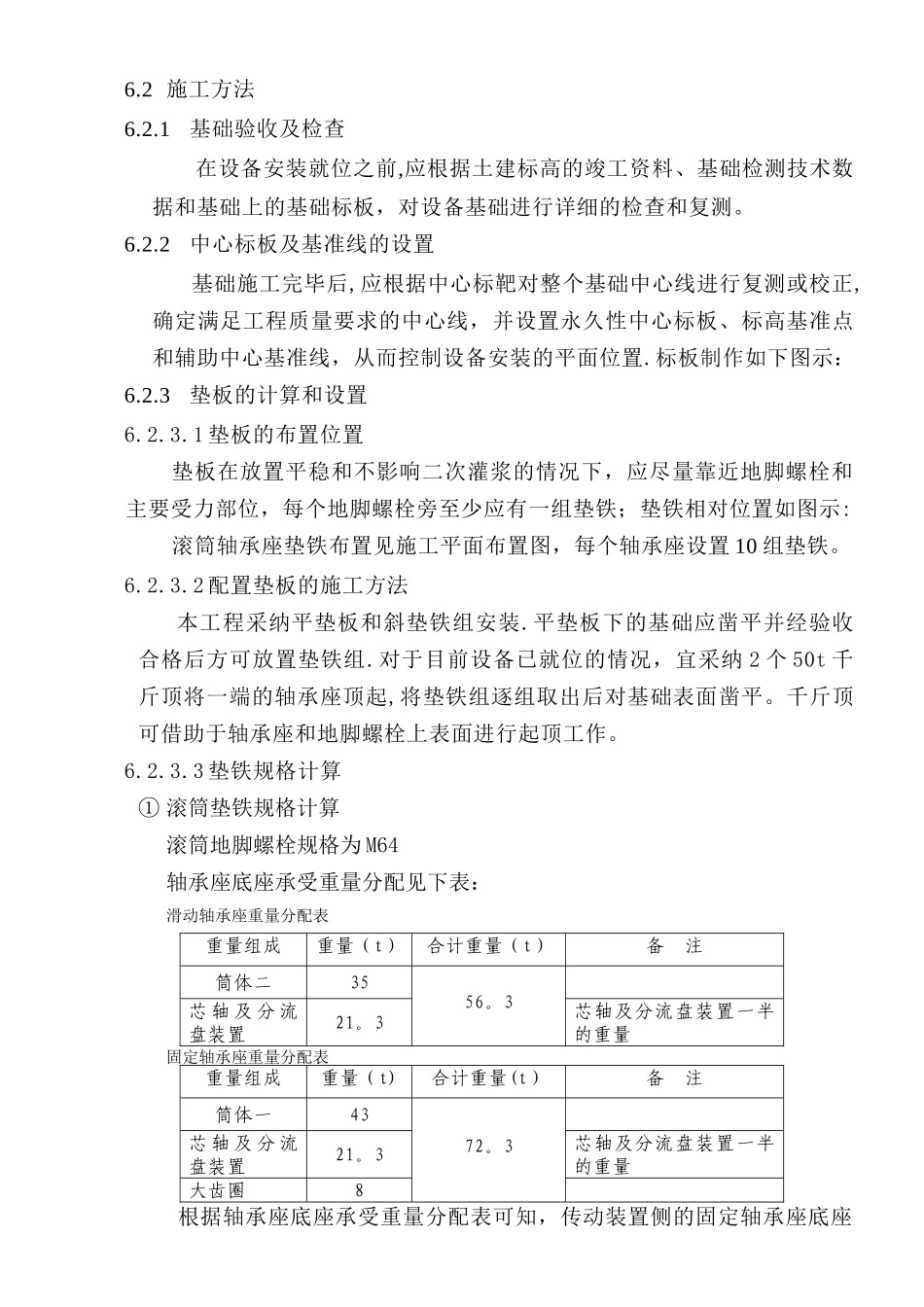

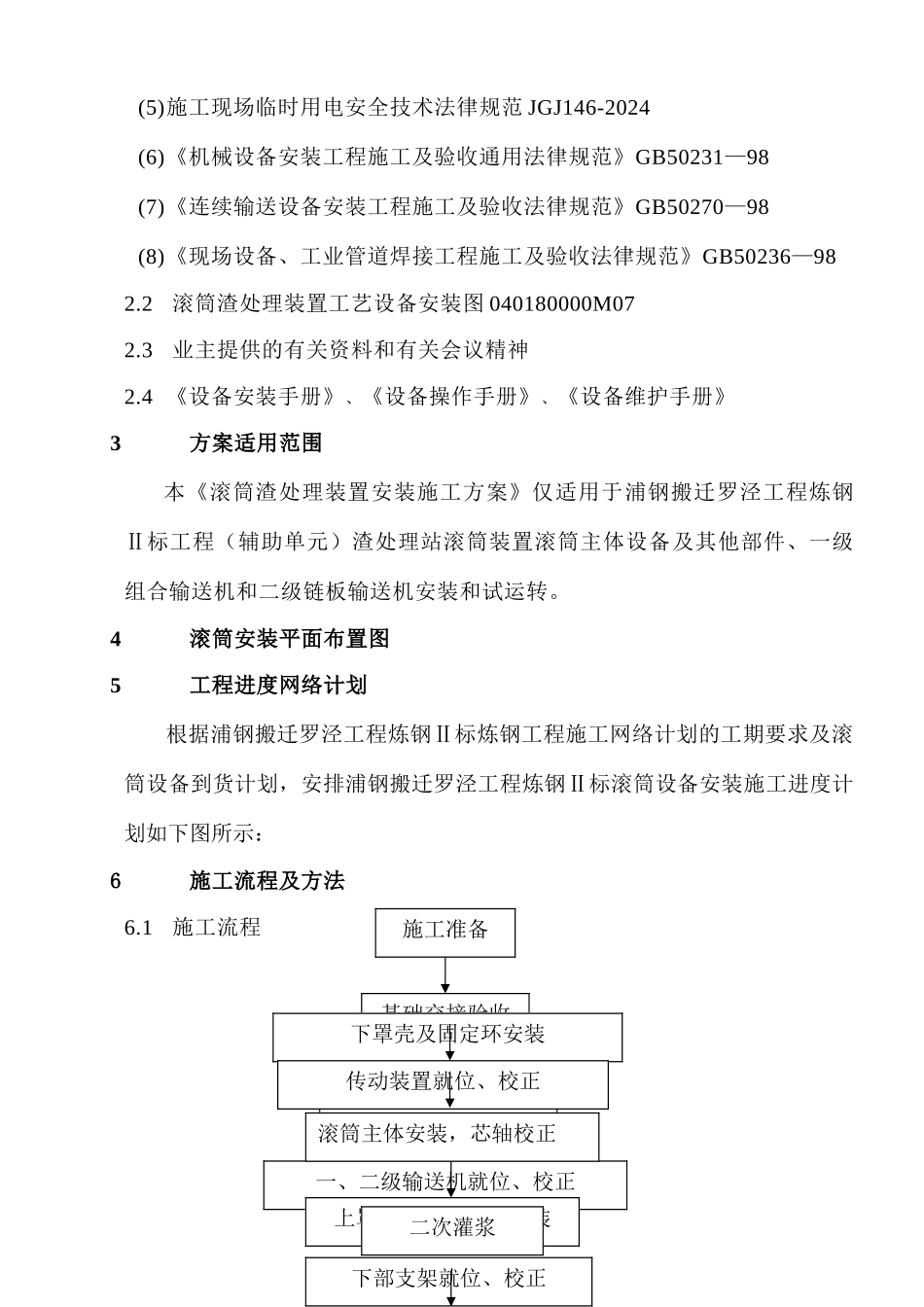

1 工程概况和工程特点1.1 工程概况浦钢搬迁罗泾工程炼钢Ⅱ标工程（辅助单元）渣处理热泼场厂房①～②线设置有一台滚筒装置、一台一级组合输送机、一台二级链板输送机和检修工艺平台等，其中滚筒装置总重约 242t，直径 5.28m，由筒体一、筒体二、芯轴及分流盘装置、传动装置、固定环装置、漏斗装置和其他部件组成.1.2 工程特点滚筒本体到场时是散件，分为滚筒主体和滚筒附件两大类，其中滚筒主体（长、宽、高为 7.5m×5.28m×5。28m）吨位重、体积大，包括筒体一、筒体二、大齿圈、芯轴及分流盘装置,共有 128。6T，滚筒附件如下部支架、固定环以及传动装置等总计 113.4T.设备参数表：序号设备名称规格单位数量单重(t）总重（t)1滚筒本体Ф5.28 L=7。5m套1128.6128。62滚筒附件套1113。4113.43一级组合输送机套141414二级链板输送机套128282 编制依据2.1 现行国家强制性施工及验收标准(1)中华人民共和国安全生产法(2)现场施工安全保证体系 DBJ08—903—2024(3)建筑机械使用安全技术规程 JGJ33-2001，J119—2001(4)冶金建筑安装工人技术操作规程 YB9253—95(5)施工现场临时用电安全技术法律规范 JGJ146-2024(6)《机械设备安装工程施工及验收通用法律规范》GB50231—98(7)《连续输送设备安装工程施工及验收法律规范》GB50270—98(8)《现场设备、工业管道焊接工程施工及验收法律规范》GB50236—982.2 滚筒渣处理装置工艺设备安装图 040180000M072.3 业主提供的有关资料和有关会议精神2.4 《设备安装手册》、《设备操作手册》、《设备维护手册》3 方案适用范围本《滚筒渣处理装置安装施工方案》仅适用于浦钢搬迁罗泾工程炼钢Ⅱ标工程（辅助单元）渣处理站滚筒装置滚筒主体设备及其他部件、一级组合输送机和二级链板输送机安装和试运转。4 滚筒安装平面布置图5 工程进度网络计划根据浦钢搬迁罗泾工程炼钢Ⅱ标炼钢工程施工网络计划的工期要求及滚筒设备到货计划，安排浦钢搬迁罗泾工程炼钢Ⅱ标滚筒设备安装施工进度计划如下图所示：6 施工流程及方法6.1 施工流程 施工准备基础交接验收埋设标板、放基准线一、二级输送机就位、校正下部支架就位、校正下罩壳及固定环安装传动装置就位、校正滚筒主体安装，芯轴校正上罩壳及其它部件安装二次灌浆6.2 施工方法6.2.1基础验收及检查在设备安装就位之前,应根据土建标高的竣工资料、基础检测技术数据和基础上的基础标板，对设备基础进行详细的检查和复测。6.2.2中心标板及基准线的设置基...
