灌浆工程施工方案

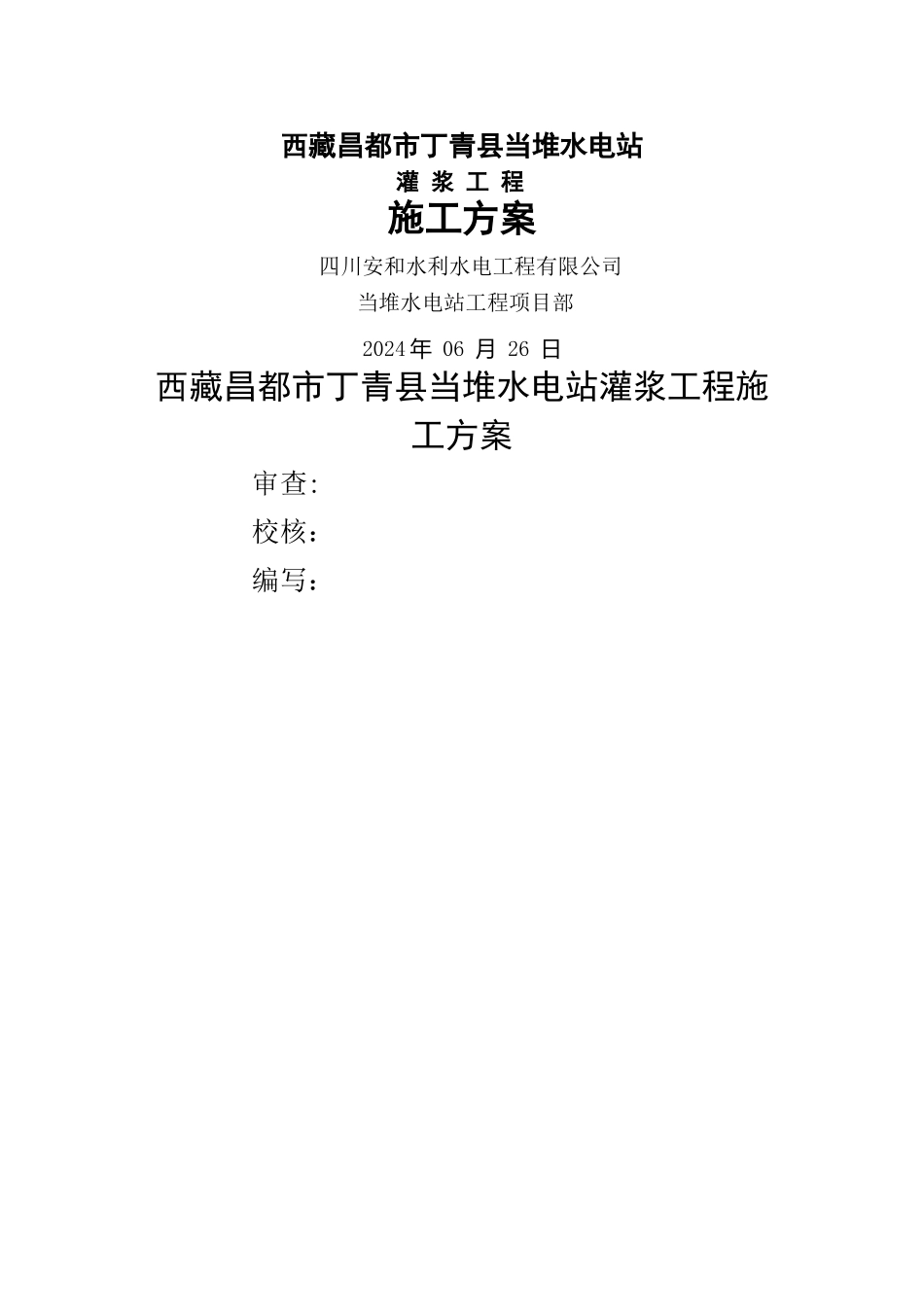

西藏昌都市丁青县当堆水电站 灌 浆 工 程施工方案 四川安和水利水电工程有限公司 当堆水电站工程项目部2024 年 06 月 26 日西藏昌都市丁青县当堆水电站灌浆工程施工方案审查:校核：编写：目录一、工程概况...........................................3二、施工布置（浆、水、电系统） ......................... 2 三、资源配置 ........................................... 3 四、固结灌浆 ........................................... 4 五、帷幕钻孔及灌浆 ..................................... 4 六、成果资料 ........................................... 8 七、质量管理措施 ....................................... 8 八、 施工进度保证措施 ................................. 9 九、安全文明施工及其它 ................................. 9 当堆水电站灌浆工程施工方案一、工程概况1、工程概述当堆水电站位于西藏自治区昌都地区丁青县尺牍镇境内,处于怒江左岸 的 一 级 支 流 – 嘎 曲 中 游 河 段 。 嘎 曲 流 域 位 于 东 经94°34′~95°14′，北纬 31°30′～32°10′之间，发源于海拔5200m 的夏日阿坝山,河流流向自北向南，在嘎塔村附近，姜曲汇入后始称为嘎曲，在甘岩乡附近，有艾曲汇入，在尺犊镇日曲汇入。坝(厂）址距尺牍镇约 14km,距丁青县所在地丁青镇 78km，距昌都地区所在地昌都镇 326km,距那曲地区所在地那曲镇 439km，距拉萨市766km。丁青县地处西藏东北部、昌都地区西北部、唐古拉山余脉他念他翁山南麓，西与那曲地区巴青县、索县交界，北与青海省玉树州杂多县和囊谦县接壤，东与昌都地区类乌齐县倚山为邻，南与昌都地区边坝县隔怒江相望。拟建工程坝址位于东经 95°04′,北纬31°30′，海拔 3700m，坝址以上流域集水面积为 3530km2.当堆水电站为低水头坝后式电站，以发电为主,无其它综合利用要求。电站总装机容量 3200kW（2×1600kW）,水轮发电机额定水头18.50m，设计引用流量 20.40m3/s。水库正常蓄水位 3698.00m、设计洪水位 3700。04m、校核洪水位 3701。85m，水库总库容 360.57万 m3，调节库容 57.58 万 m3.2、主要项目及工程量主要工程项目及工程量见表 1—1表 1—1序号项 目单位数量备注1帷幕灌浆钻孔M2048。72帷幕灌浆M2048.73固结灌浆钻孔M1464。754固结灌浆M1464.75注：本工程量，最终以实际发生为准.3、主要控制工期...
