点支式玻璃幕墙开启窗的设计与施工

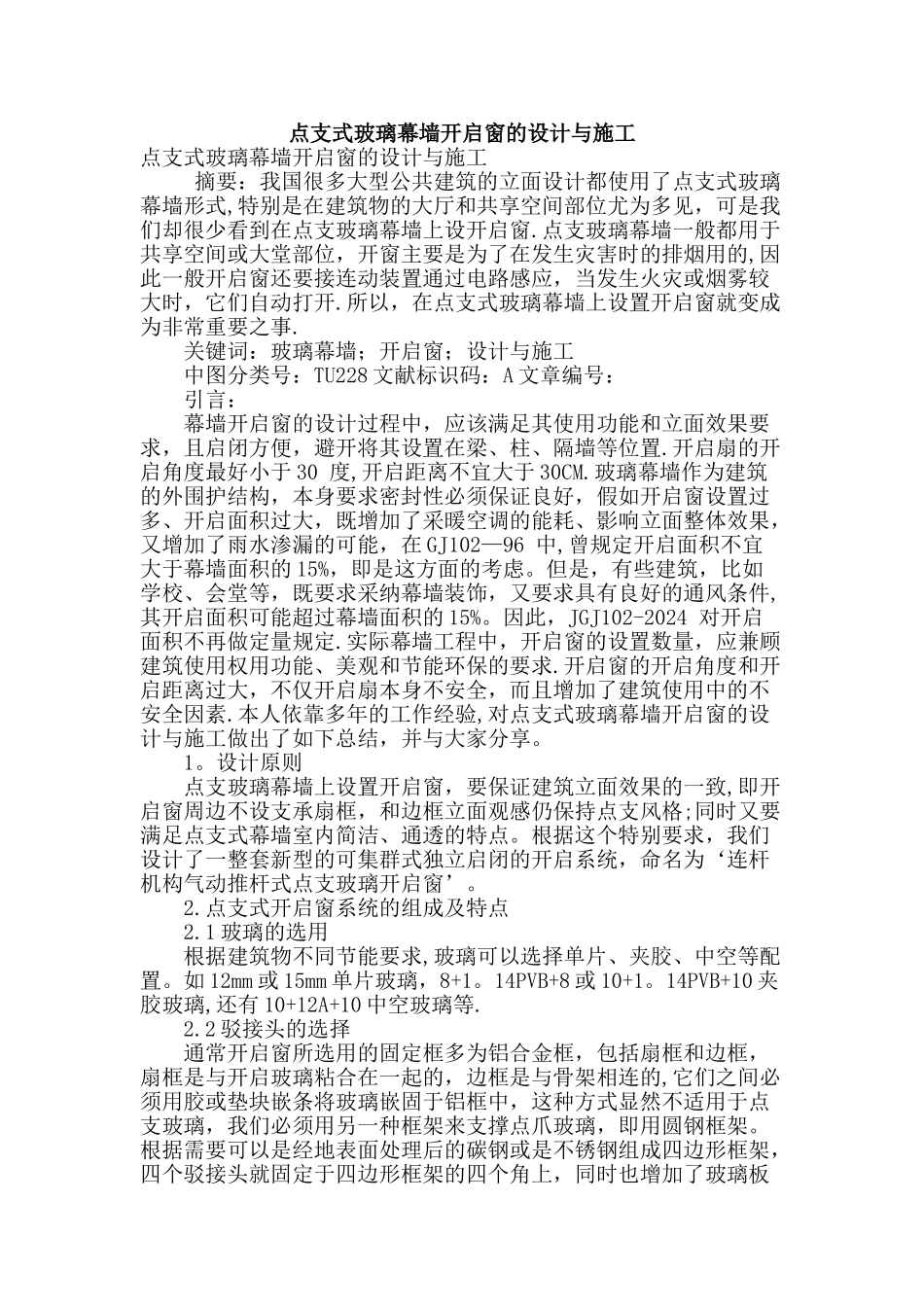

点支式玻璃幕墙开启窗的设计与施工_第1页
1/3

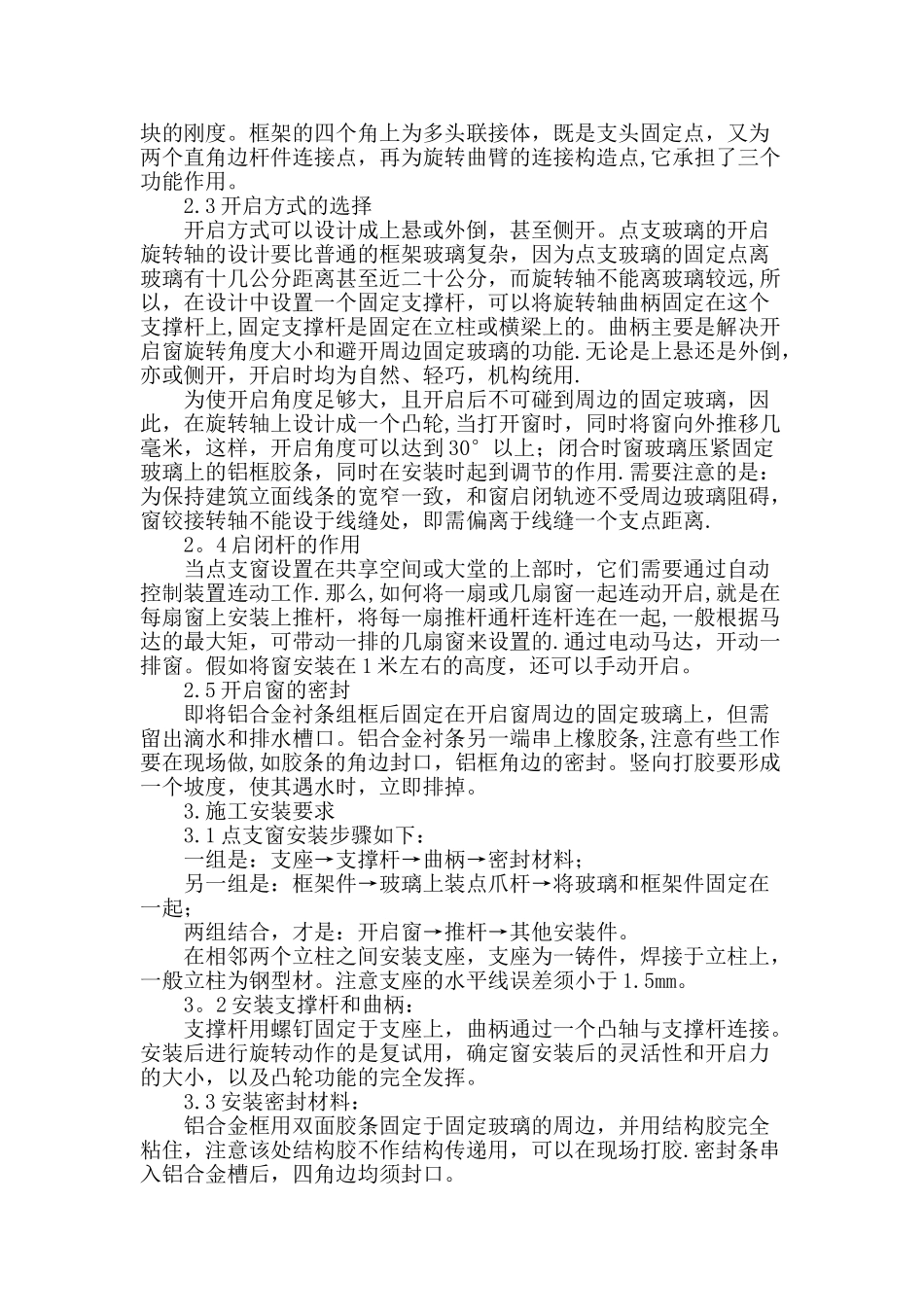

点支式玻璃幕墙开启窗的设计与施工_第2页
2/3

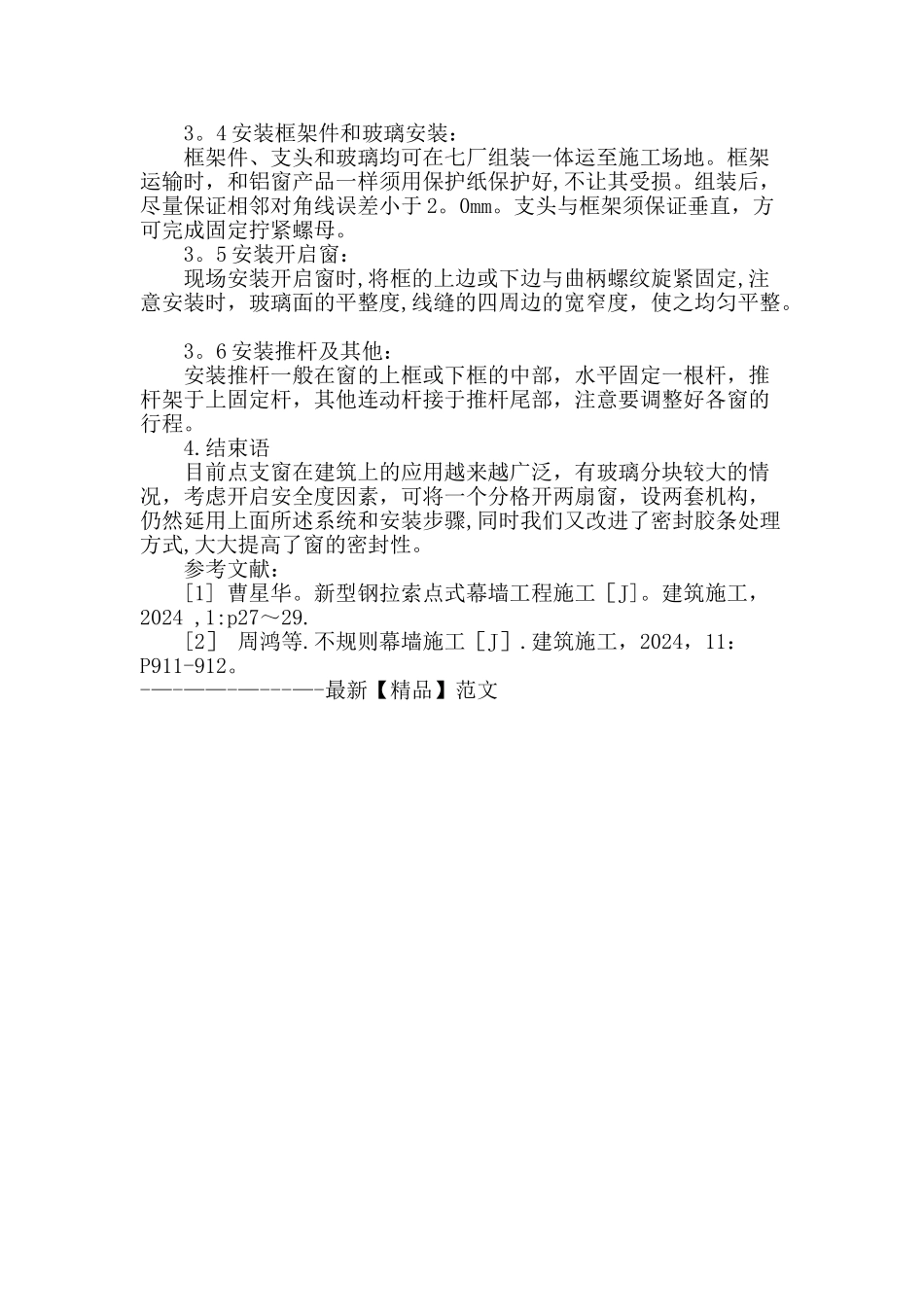

点支式玻璃幕墙开启窗的设计与施工_第3页
3/3
点支式玻璃幕墙开启窗的设计与施工点支式玻璃幕墙开启窗的设计与施工 摘要:我国很多大型公共建筑的立面设计都使用了点支式玻璃幕墙形式,特别是在建筑物的大厅和共享空间部位尤为多见,可是我们却很少看到在点支玻璃幕墙上设开启窗.点支玻璃幕墙一般都用于共享空间或大堂部位,开窗主要是为了在发生灾害时的排烟用的,因此一般开启窗还要接连动装置通过电路感应,当发生火灾或烟雾较大时,它们自动打开.所以,在点支式玻璃幕墙上设置开启窗就变成为非常重要之事. 关键词:玻璃幕墙;开启窗;设计与施工 中图分类号:TU228 文献标识码:A 文章编号: 引言: 幕墙开启窗的设计过程中,应该满足其使用功能和立面效果要求,且启闭方便,避开将其设置在梁、柱、隔墙等位置.开启扇的开启角度最好小于 30 度,开启距离不宜大于 30CM.玻璃幕墙作为建筑的外围护结构,本身要求密封性必须保证良好,假如开启窗设置过多、开启面积过大,既增加了采暖空调的能耗、影响立面整体效果,又增加了雨水渗漏的可能,在 GJ102—96 中,曾规定开启面积不宜大于幕墙面积的 15%,即是这方面的考虑。但是,有些建筑,比如学校、会堂等,既要求采纳幕墙装饰,又要求具有良好的通风条件,其开启面积可能超过幕墙面积的 15%。因此,JGJ102-2024 对开启面积不再做定量规定.实际幕墙工程中,开启窗的设置数量,应兼顾建筑使用权用功能、美观和节能环保的要求.开启窗的开启角度和开启距离过大,不仅开启扇本身不安全,而且增加了建筑使用中的不安全因素.本人依靠多年的工作经验,对点支式玻璃幕墙开启窗的设计与施工做出了如下总结,并与大家分享。 1。设计原则 点支玻璃幕墙上设置开启窗,要保证建筑立面效果的一致,即开启窗周边不设支承扇框,和边框立面观感仍保持点支风格;同时又要满足点支式幕墙室内简洁、通透的特点。根据这个特别要求,我们设计了一整套新型的可集群式独立启闭的开启系统,命名为‘连杆机构气动推杆式点支玻璃开启窗’。 2.点支式开启窗系统的组成及特点 2.1 玻璃的选用 根据建筑物不同节能要求,玻璃可以选择单片、夹胶、中空等配置。如 12mm 或 15mm 单片玻璃,8+1。14PVB+8 或 10+1。14PVB+10 夹胶玻璃,还有 10+12A+10 中空玻璃等. 2.2 驳接头的选择 通常开启窗所选用的固定框多为铝合金框,包括扇框和边框,扇框是与开启玻璃粘合在一起的,边框是与骨架相连的,它们之间必须用胶或垫块嵌条将玻璃嵌固于铝框中,这种方式显然...
