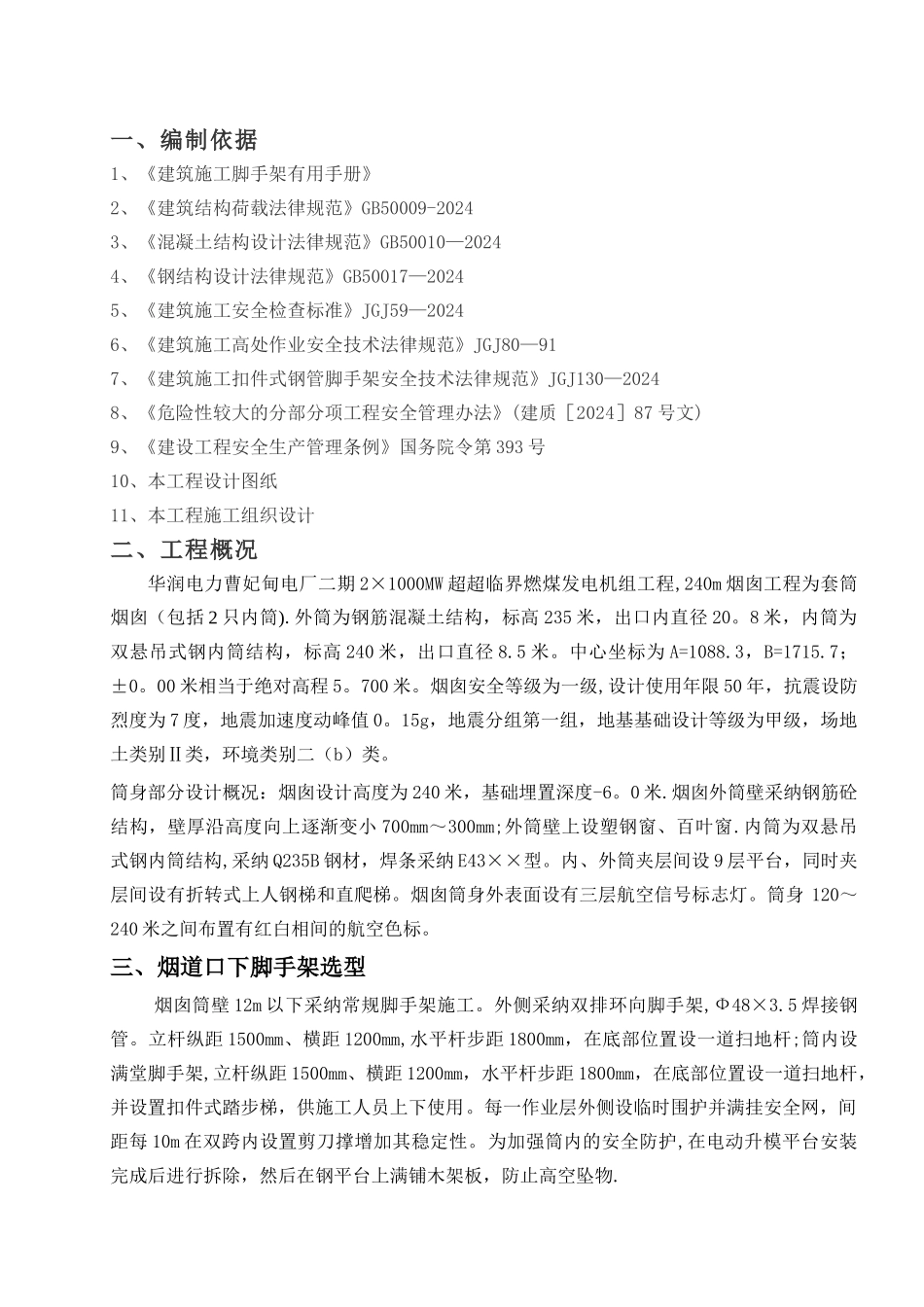

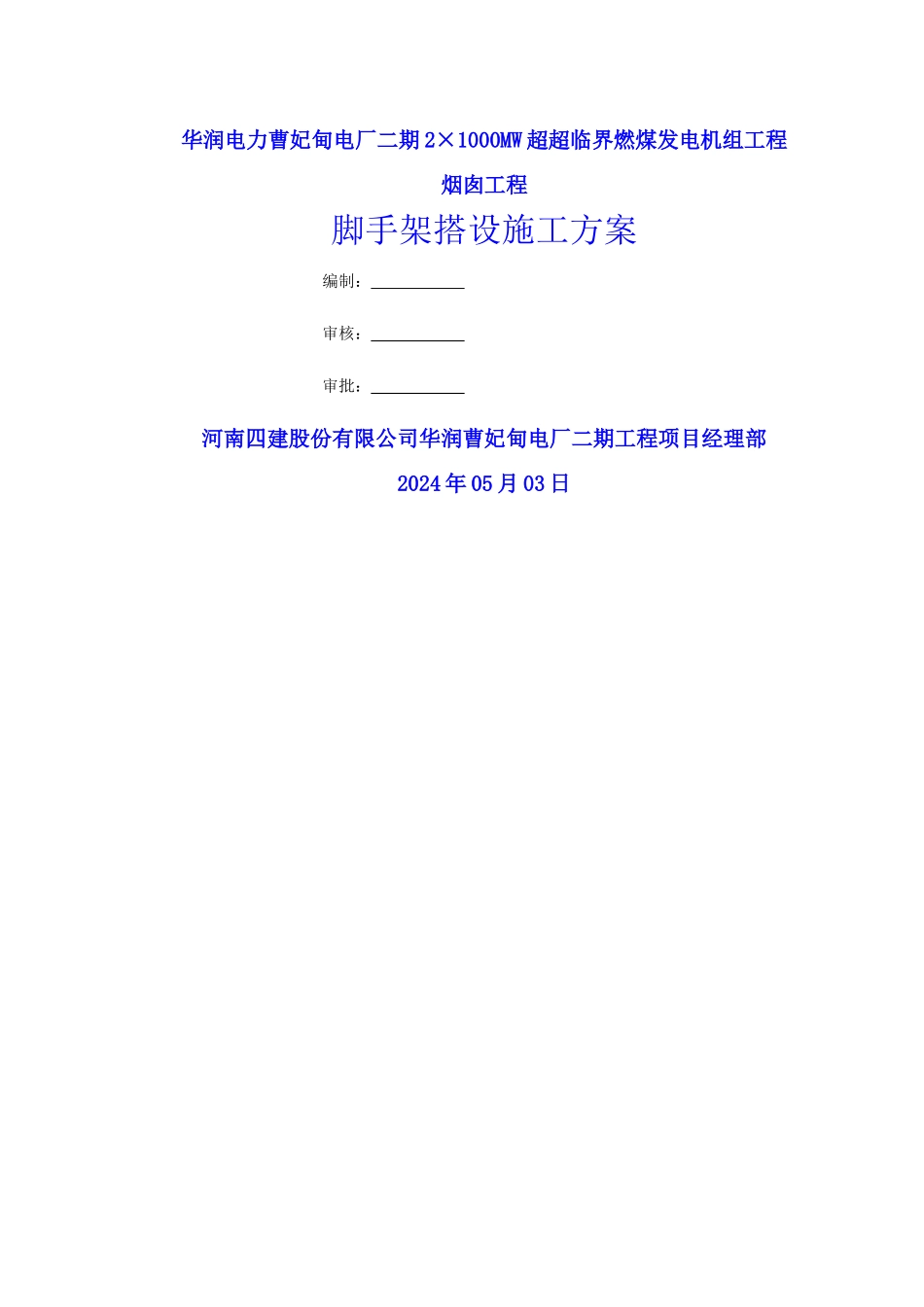

华润电力曹妃甸电厂二期 2×1000MW 超超临界燃煤发电机组工程烟囱工程脚手架搭设施工方案编制: 审核: 审批: 河南四建股份有限公司华润曹妃甸电厂二期工程项目经理部 2024 年 05 月 03 日一、编制依据1、《建筑施工脚手架有用手册》2、《建筑结构荷载法律规范》GB50009-20243、《混凝土结构设计法律规范》GB50010—20244、《钢结构设计法律规范》GB50017—20245、《建筑施工安全检查标准》JGJ59—20246、《建筑施工高处作业安全技术法律规范》JGJ80—917、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—20248、《危险性较大的分部分项工程安全管理办法》(建质[2024]87 号文)9、《建设工程安全生产管理条例》国务院令第 393 号10、本工程设计图纸11、本工程施工组织设计二、工程概况华润电力曹妃甸电厂二期 2×1000MW 超超临界燃煤发电机组工程,240m 烟囱工程为套筒烟囱(包括 2 只内筒).外筒为钢筋混凝土结构,标高 235 米,出口内直径 20。8 米,内筒为双悬吊式钢内筒结构,标高 240 米,出口直径 8.5 米。中心坐标为 A=1088.3,B=1715.7;±0。00 米相当于绝对高程 5。700 米。烟囱安全等级为一级,设计使用年限 50 年,抗震设防烈度为 7 度,地震加速度动峰值 0。15g,地震分组第一组,地基基础设计等级为甲级,场地土类别Ⅱ类,环境类别二(b)类。筒身部分设计概况:烟囱设计高度为 240 米,基础埋置深度-6。0 米.烟囱外筒壁采纳钢筋砼结构,壁厚沿高度向上逐渐变小 700mm~300mm;外筒壁上设塑钢窗、百叶窗.内筒为双悬吊式钢内筒结构,采纳 Q235B 钢材,焊条采纳 E43××型。内、外筒夹层间设 9 层平台,同时夹层间设有折转式上人钢梯和直爬梯。烟囱筒身外表面设有三层航空信号标志灯。筒身 120~240 米之间布置有红白相间的航空色标。三、烟道口下脚手架选型烟囱筒壁 12m 以下采纳常规脚手架施工。外侧采纳双排环向脚手架,Ф48×3.5 焊接钢管。立杆纵距 1500mm、横距 1200mm,水平杆步距 1800mm,在底部位置设一道扫地杆;筒内设满堂脚手架,立杆纵距 1500mm、横距 1200mm,水平杆步距 1800mm,在底部位置设一道扫地杆,并设置扣件式踏步梯,供施工人员上下使用。每一作业层外侧设临时围护并满挂安全网,间距每 10m 在双跨内设置剪刀撑增加其稳定性。为加强筒内的安全防护,在电动升模平台安装完成后进行拆除,然后在钢平台上满铺木架板,防止高空坠物.外架参数:序次参数名...
