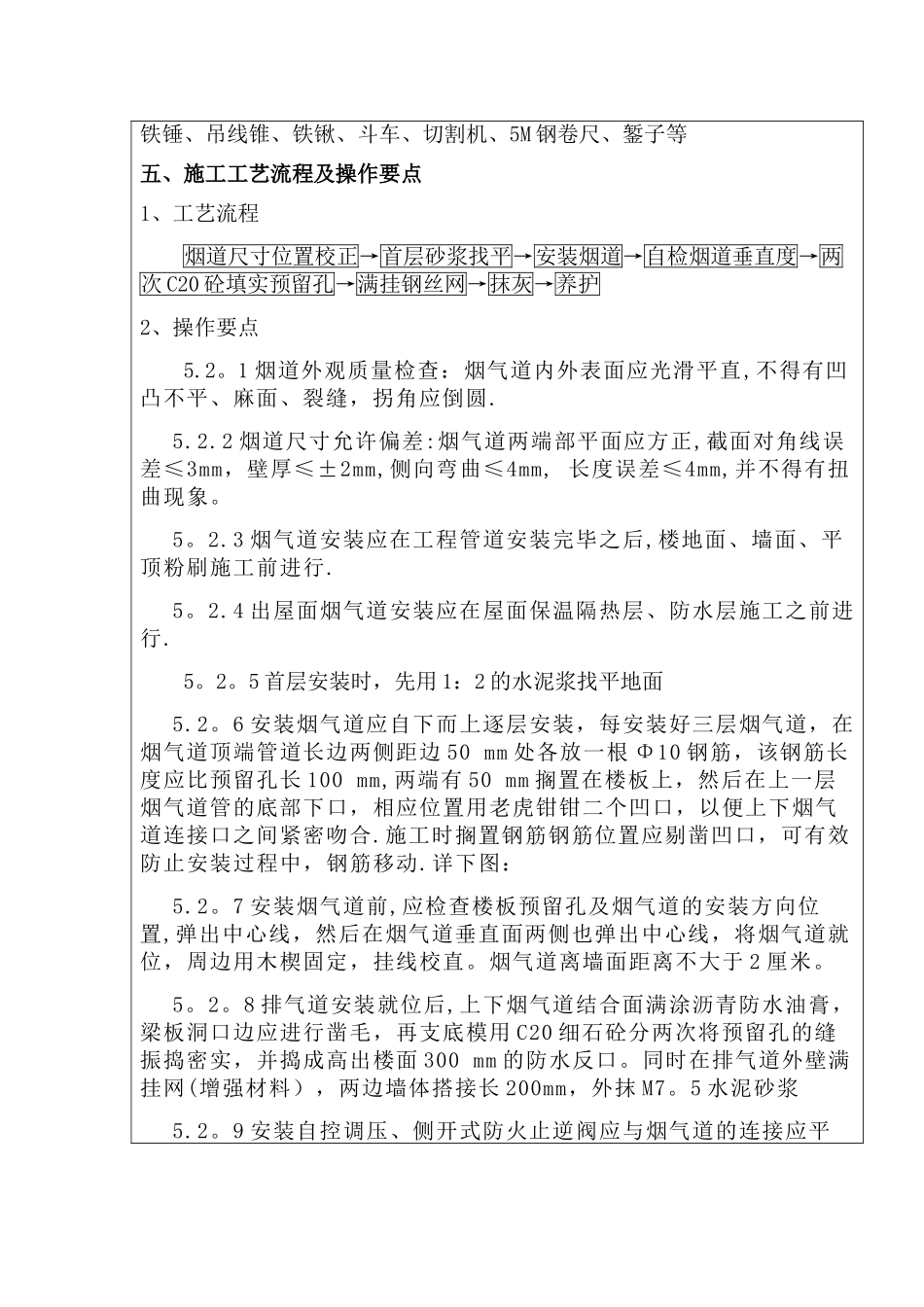

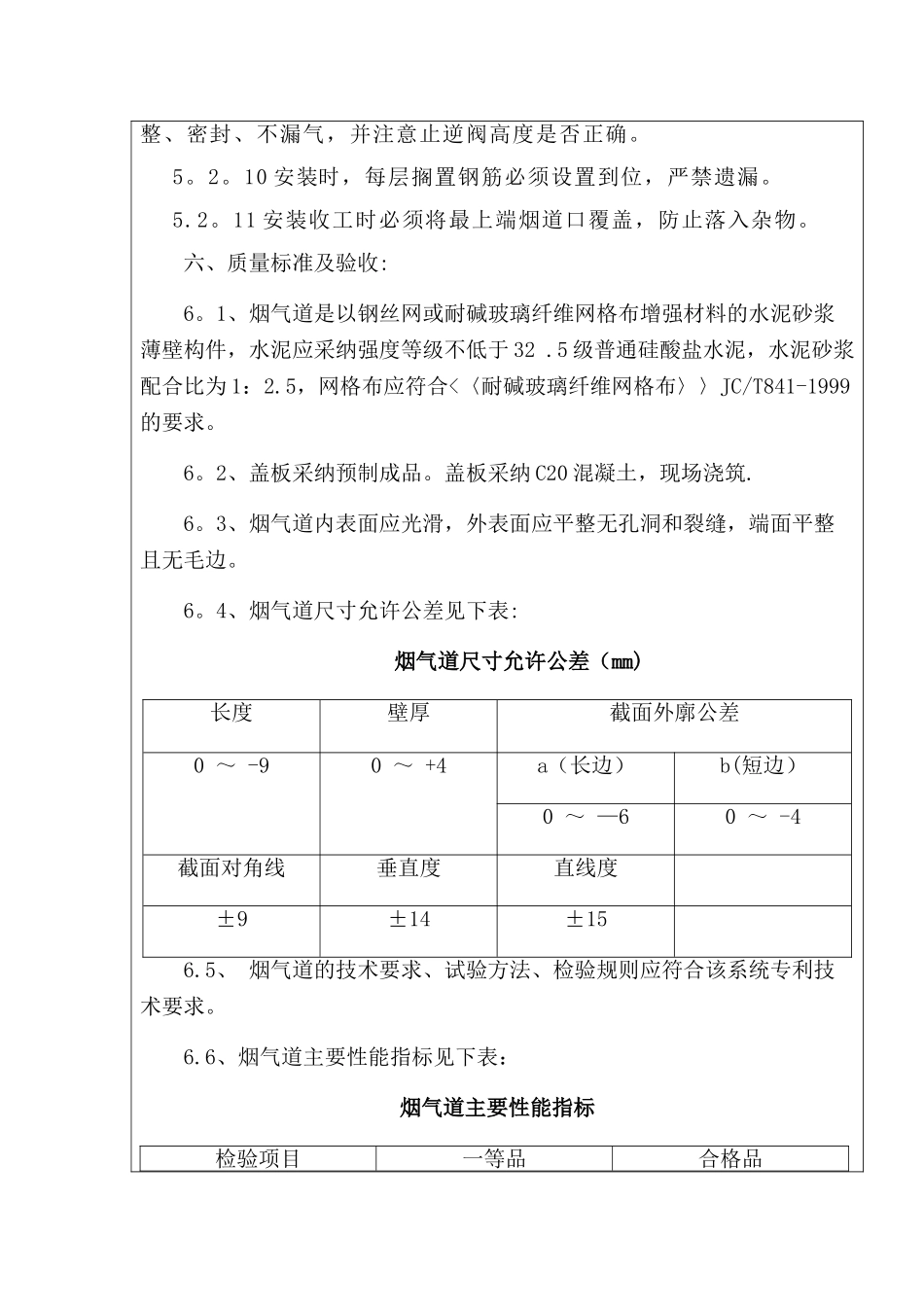

烟道安装安全技术交底 工程名称新城阳光国际广场 D 地块 D 座及地下室施工项目施工单位中国一冶集团有限公司施工部位 施工内容 交底内容：一、工程概况 本工程为新城阳光国际广场 D 地块 D 座及地下室施工项目，标准层高5。2M ,住宅厨房排烟道型号 D—C3，厨房烟道设计尺寸 550＊650，结构预留洞口 550＊650。住宅卫生间排气道型号 D-W，卫生间排气道设计尺寸250*250，结构预留洞口 350*480。二、交底依据 1、《国家建筑标准设计图集》 07J916-1三、施工目标要求1、质量目标及质量标准质量目标确保达到《建筑工程施工质量验收统一标准》的“合格”标准，同时满足招标文件、技术法律规范及图纸要求.四、施工准备1、作业面准备4.1。1 主体结构施工结束，并经验收合格。4。1.2 检查预留孔留置位置是否正确,偏差较大处适当凿除、修整。 4。1。3 烟道成品生产并供货至施工现场，产品质量严格按《07J916—1》图集的有关要求执行。在进场时，由项目部对烟道规格尺寸、观感质量进行检查，对不符合要求的进行退场。2、中小型机具准备铁锤、吊线锥、铁锹、斗车、切割机、5M 钢卷尺、錾子等五、施工工艺流程及操作要点1、工艺流程烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→两次 C20 砼填实预留孔→满挂钢丝网→抹灰→养护2、操作要点5.2。1 烟道外观质量检查：烟气道内外表面应光滑平直,不得有凹凸不平、麻面、裂缝，拐角应倒圆.5.2.2 烟道尺寸允许偏差:烟气道两端部平面应方正,截面对角线误差≤3mm，壁厚≤±2mm,侧向弯曲≤4mm, 长度误差≤4mm,并不得有扭曲现象。 5。2.3 烟气道安装应在工程管道安装完毕之后,楼地面、墙面、平顶粉刷施工前进行.5。2.4 出屋面烟气道安装应在屋面保温隔热层、防水层施工之前进行. 5。2。5 首层安装时，先用 1：2 的水泥浆找平地面5.2。6 安装烟气道应自下而上逐层安装，每安装好三层烟气道，在烟气道顶端管道长边两侧距边 50 mm 处各放一根 Φ10 钢筋，该钢筋长度应比预留孔长 100 mm,两端有 50 mm 搁置在楼板上，然后在上一层烟气道管的底部下口，相应位置用老虎钳钳二个凹口，以便上下烟气道连接口之间紧密吻合.施工时搁置钢筋钢筋位置应剔凿凹口，可有效防止安装过程中，钢筋移动.详下图：5.2。7 安装烟气道前,应检查楼板预留孔及烟气道的安装方向位置,弹出中心线，然后在烟气道垂直面两侧也弹出中心线，将烟气道就位，周边用木楔固定，挂线校直。烟气...
