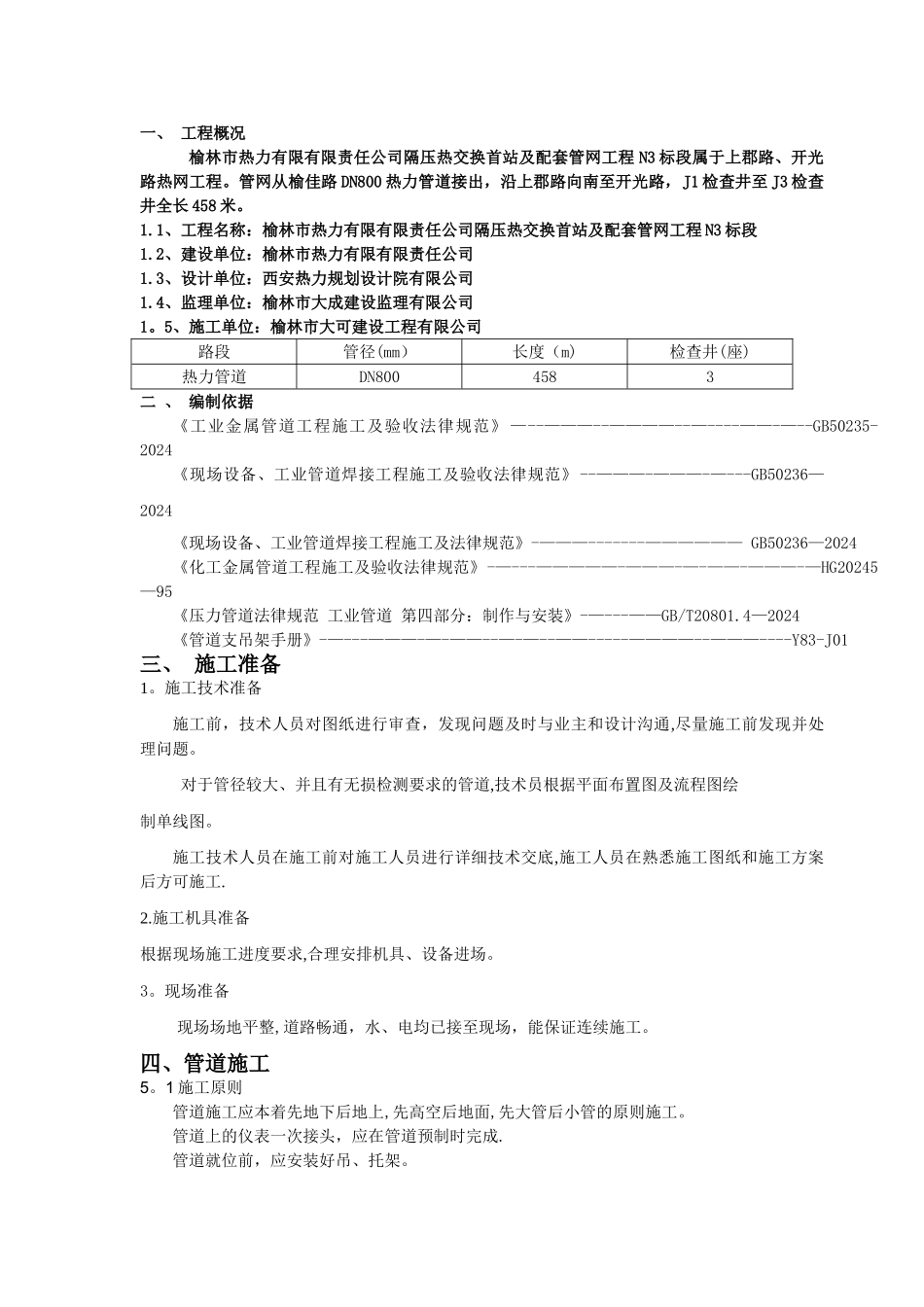

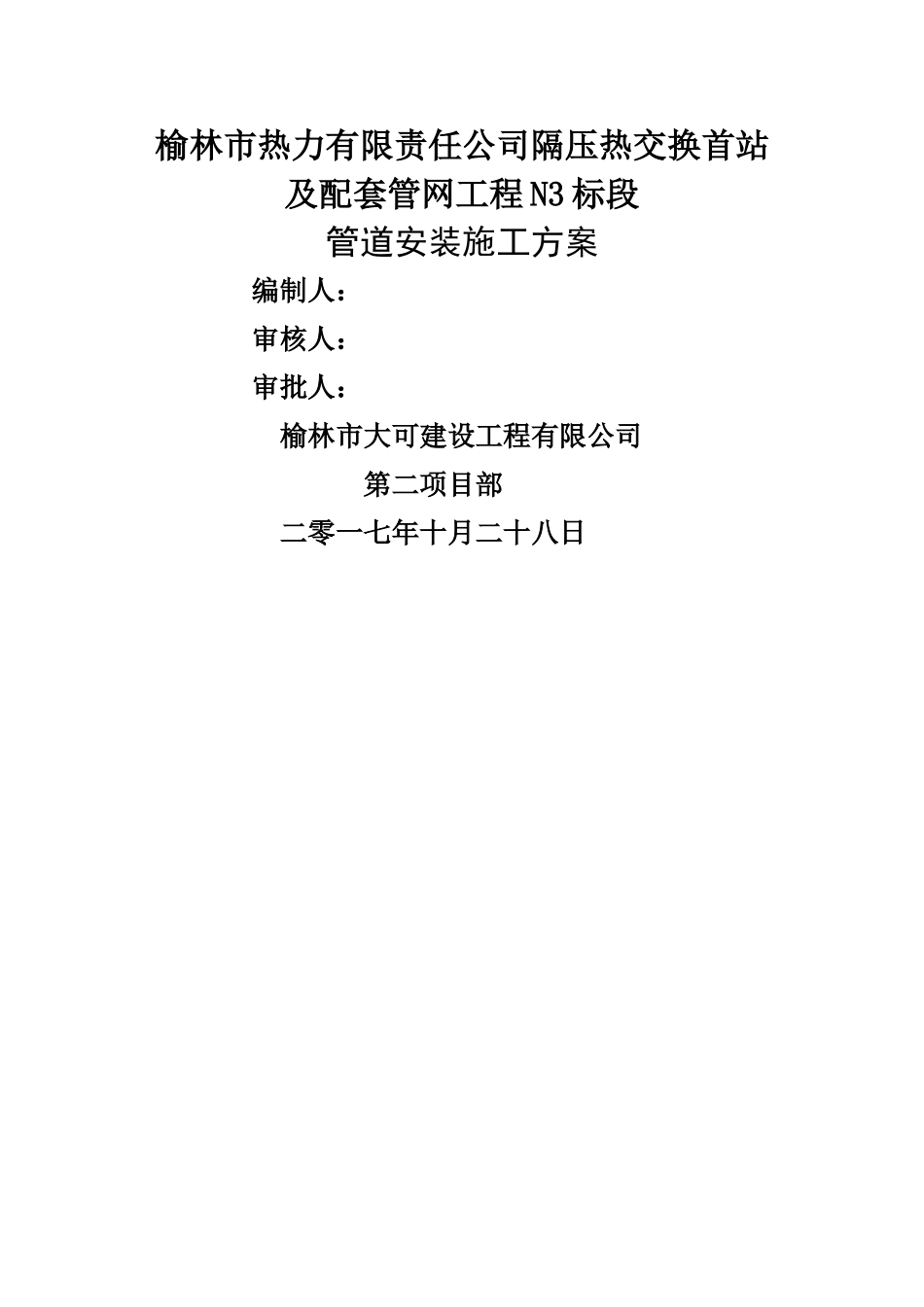

榆林市热力有限责任公司隔压热交换首站及配套管网工程 N3 标段管道安装施工方案编制人：审核人：审批人：榆林市大可建设工程有限公司第二项目部二零一七年十月二十八日一、 工程概况榆林市热力有限有限责任公司隔压热交换首站及配套管网工程 N3 标段属于上郡路、开光路热网工程。管网从榆佳路 DN800 热力管道接出，沿上郡路向南至开光路，J1 检查井至 J3 检查井全长 458 米。1.1、工程名称：榆林市热力有限有限责任公司隔压热交换首站及配套管网工程 N3 标段1.2、建设单位：榆林市热力有限有限责任公司1.3、设计单位：西安热力规划设计院有限公司1.4、监理单位：榆林市大成建设监理有限公司1。5、施工单位：榆林市大可建设工程有限公司路段管径(mm）长度（m)检查井(座)热力管道DN8004583二 、 编制依据《工业金属管道工程施工及验收法律规范》 —--———--————--—----——-—--GB50235-2024《现场设备、工业管道焊接工程施工及验收法律规范》--———-———-—---GB50236—2024《现场设备、工业管道焊接工程施工及法律规范》-———-------—————— GB50236—2024《化工金属管道工程施工及验收法律规范》-—---—————-———-—-——-———-—HG20245—95《压力管道法律规范 工业管道 第四部分：制作与安装》-—---——GB/T20801.4—2024 《管道支吊架手册》-—---———-—-——--—-—--——-----————--———----Y83-J01三、 施工准备1。施工技术准备施工前，技术人员对图纸进行审查，发现问题及时与业主和设计沟通,尽量施工前发现并处理问题。对于管径较大、并且有无损检测要求的管道,技术员根据平面布置图及流程图绘制单线图。施工技术人员在施工前对施工人员进行详细技术交底,施工人员在熟悉施工图纸和施工方案后方可施工.2.施工机具准备根据现场施工进度要求,合理安排机具、设备进场。3。现场准备现场场地平整,道路畅通，水、电均已接至现场，能保证连续施工。四、管道施工5。1 施工原则管道施工应本着先地下后地上,先高空后地面,先大管后小管的原则施工。管道上的仪表一次接头，应在管道预制时完成.管道就位前，应安装好吊、托架。5。2 材料验收a. 管材及管件验收1。管材、管件必须具有质量证明文件，无质量证明文件文件的产品不得使用。 2。按设计要求核对管材及管件的材质、规格、数量及标记。合金管管道组成件应实行光谱分析或其他方法对其材质进行复查，并应做标记。3。管材及管件在使...
