热水锅炉安装施工方案

热水锅炉安装施工方案_第1页
1/9
热水锅炉安装施工方案_第2页
2/9

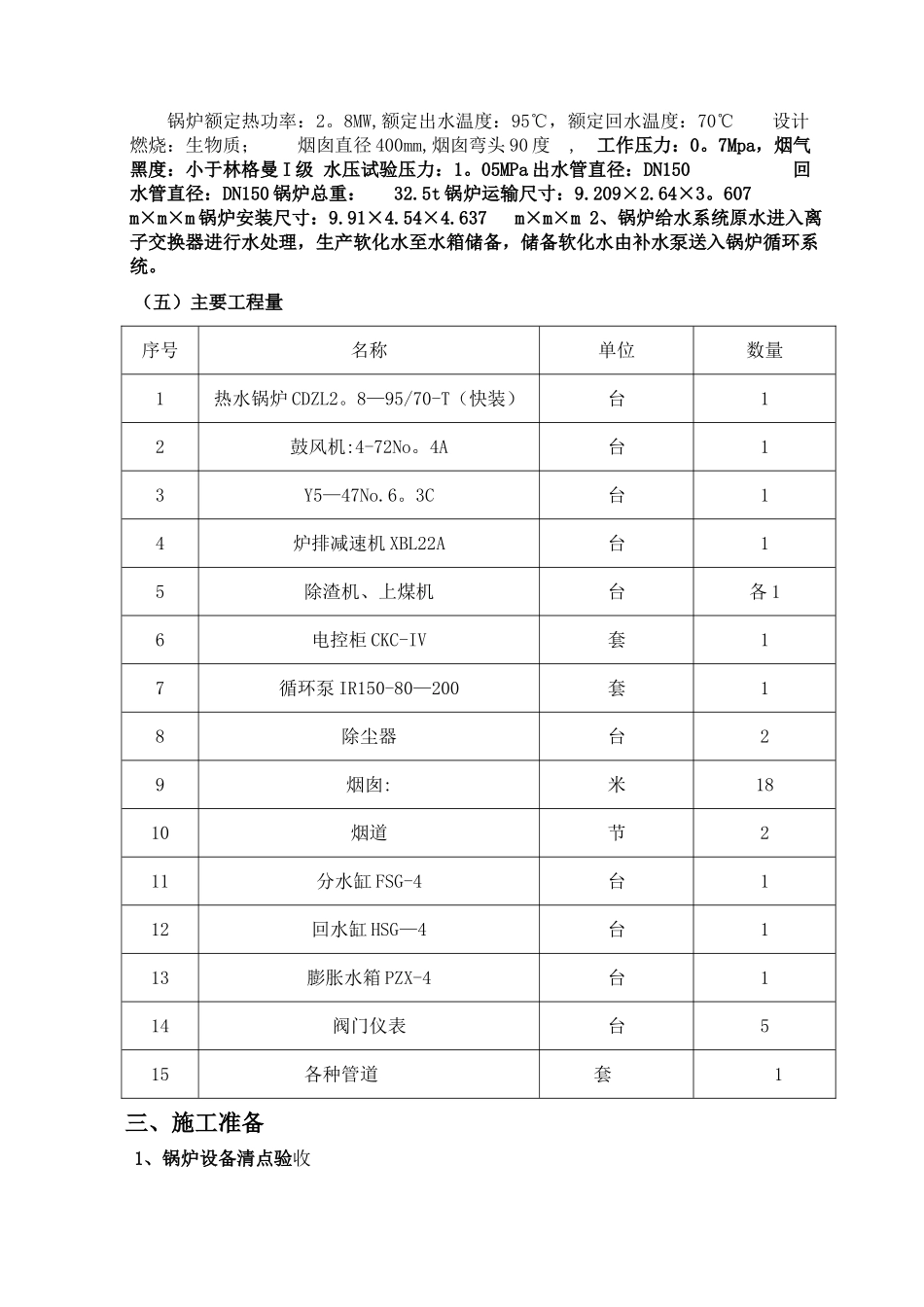

热水锅炉安装施工方案_第3页
3/9
河南省第一强制隔离戒毒所热水锅炉安装工程施工方案编制人: 审批人: 郑州豫通建设工程有限公司2024 年 5 月 15 日目 录一、编制依据二、工程概况三、施工准备四、锅炉安装施工方案五、质量控制计划及措施六、安全措施一、编制依据本工程执行的法律规范标准《特种设备安全监察条例》、《热水锅炉安全技术监察法律规范》、《工业锅炉安装工程施工及验收法律规范》GB50273—98、《压缩机、风机、泵安装工程施工及验收法律规范》GB50275-98、《工业管道工程施工及验收法律规范》金属管道 GB50235-97、《现场设备、工业管道灶接工程施工及验收法律规范》GB50236—98。二、工程概况(一)工程简介 1、工程名称:河南省第一强制隔离戒毒所热水锅炉安装工程 2、工程地点:河南省第一强制隔离戒毒所锅炉房 3、锅炉房布置:本锅炉房主体为单层布置。 (二)工程特点 1、设备优良、工艺先进、系统布置(1)锅炉选用河南银晨锅炉集团有限公司的 CDZL2.8—95/70—T 锅炉一台。(2)锅炉主机 YCWR8130-0—0 型,含落灰斗。(2)减速机 XBL22A 型,功率 0。37KW2. (3)鼓风机:4—72No。4A 型,功率 7.5KW。 (4)锅炉上煤机:FSG 型,功率 1。1KW. (5)锅炉出渣机:GBL-03 型, 功率 1。1KW。(6)锅炉引风机 Y5—47No.6。3C 型, 功率 22KW。以上均由锅炉制造厂提供 2、锅炉供货状态:锅炉整体快装出厂、体积大、重量大。 (三)施工进度计划及工期保证措施 本工程根据甲方要求工期,工期天数为 15 天,根据自己实际工作效率及安装能力,进度计划作如下安排: 锅炉就位:1 天。 辅机及烟风道安装:3 天。 管道及泵房的安装:3 天。水压试验:0。5 天。 烘煮炉试运行:7 天。总体验收:0.5 天。(四)工程主要系统及设备特点锅炉额定热功率:2。8MW,额定出水温度:95℃,额定回水温度:70℃ 设计燃烧:生物质; 烟囱直径 400mm,烟囱弯头 90 度 , 工作压力:0。7Mpa,烟气黑度:小于林格曼 I 级 水压试验压力:1。05MPa 出水管直径:DN150 回水管直径:DN150 锅炉总重: 32.5t 锅炉运输尺寸:9.209×2.64×3。607 m×m×m 锅炉安装尺寸:9.91×4.54×4.637 m×m×m 2、锅炉给水系统原水进入离子交换器进行水处理,生产软化水至水箱储备,储备软化水由补水泵送入锅炉循环系统。 (五)主要工程量序号名称单位数量1热水锅炉 CDZL2。8—95/70-T(快装)台12鼓风机:4-72No。4A台13Y5—47No.6。3C台14炉...
