热电供热系统改造工程管道安装施工方案

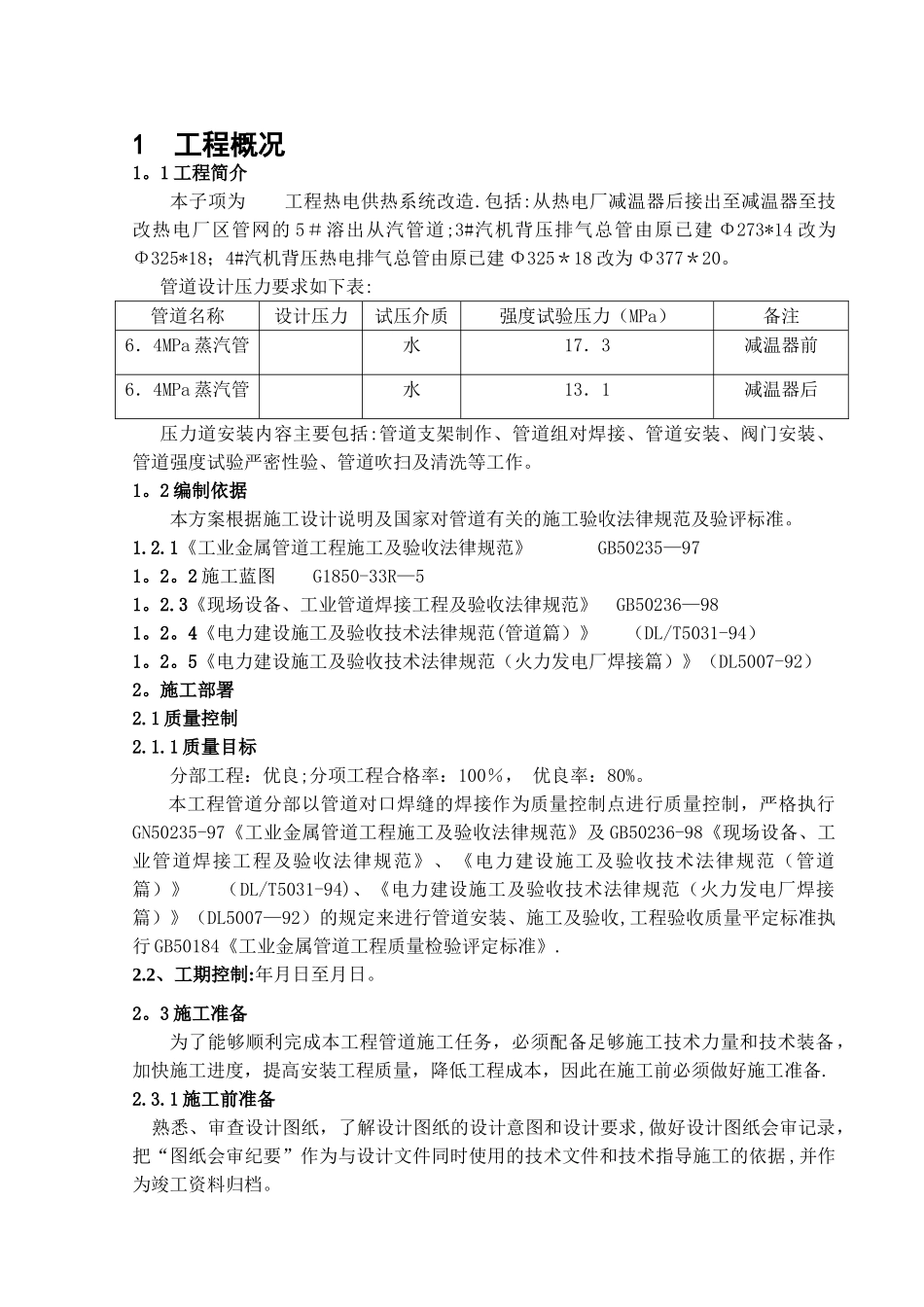

热电供热系统改造工程管道安装施工方案_第1页
1/10
热电供热系统改造工程管道安装施工方案_第2页
2/10
热电供热系统改造工程管道安装施工方案_第3页
3/10
1 工程概况1。1 工程简介 本子项为 工程热电供热系统改造.包括:从热电厂减温器后接出至减温器至技改热电厂区管网的 5#溶出从汽管道;3#汽机背压排气总管由原已建 Φ273*14 改为Φ325*18;4#汽机背压热电排气总管由原已建 Φ325*18 改为 Φ377*20。管道设计压力要求如下表:管道名称设计压力试压介质强度试验压力(MPa)备注6.4MPa 蒸汽管水17.3减温器前6.4MPa 蒸汽管水13.1减温器后压力道安装内容主要包括:管道支架制作、管道组对焊接、管道安装、阀门安装、管道强度试验严密性验、管道吹扫及清洗等工作。1。2 编制依据本方案根据施工设计说明及国家对管道有关的施工验收法律规范及验评标准。1.2.1《工业金属管道工程施工及验收法律规范》 GB50235—971。2。2 施工蓝图 G1850-33R—51。2.3《现场设备、工业管道焊接工程及验收法律规范》 GB50236—981。2。4《电力建设施工及验收技术法律规范(管道篇)》 (DL/T5031-94)1。2。5《电力建设施工及验收技术法律规范(火力发电厂焊接篇)》(DL5007-92)2。施工部署2.1 质量控制2.1.1 质量目标 分部工程:优良;分项工程合格率:100%, 优良率:80%。本工程管道分部以管道对口焊缝的焊接作为质量控制点进行质量控制,严格执行GN50235-97《工业金属管道工程施工及验收法律规范》及 GB50236-98《现场设备、工业管道焊接工程及验收法律规范》、《电力建设施工及验收技术法律规范(管道篇)》 (DL/T5031-94)、《电力建设施工及验收技术法律规范(火力发电厂焊接篇)》(DL5007—92)的规定来进行管道安装、施工及验收,工程验收质量平定标准执行 GB50184《工业金属管道工程质量检验评定标准》.2.2、工期控制:年月日至月日。2。3 施工准备为了能够顺利完成本工程管道施工任务,必须配备足够施工技术力量和技术装备,加快施工进度,提高安装工程质量,降低工程成本,因此在施工前必须做好施工准备.2.3.1 施工前准备 熟悉、审查设计图纸,了解设计图纸的设计意图和设计要求,做好设计图纸会审记录,把“图纸会审纪要”作为与设计文件同时使用的技术文件和技术指导施工的依据 ,并作为竣工资料归档。2.3.1.1 根据施工图编制各子项的施工图预算,根据施工图预算进行分析,按施工进度计划要求,把管材、阀门、管件等按材料名称、规格、使用时间编制材料需用计划。根据消耗定额预算,进行消耗材料汇总,编制出消耗材料采购预算计划。2。3.1。2 根据设计施工图和设备清单,会同甲...
