热网供热改造施工组织设计方案

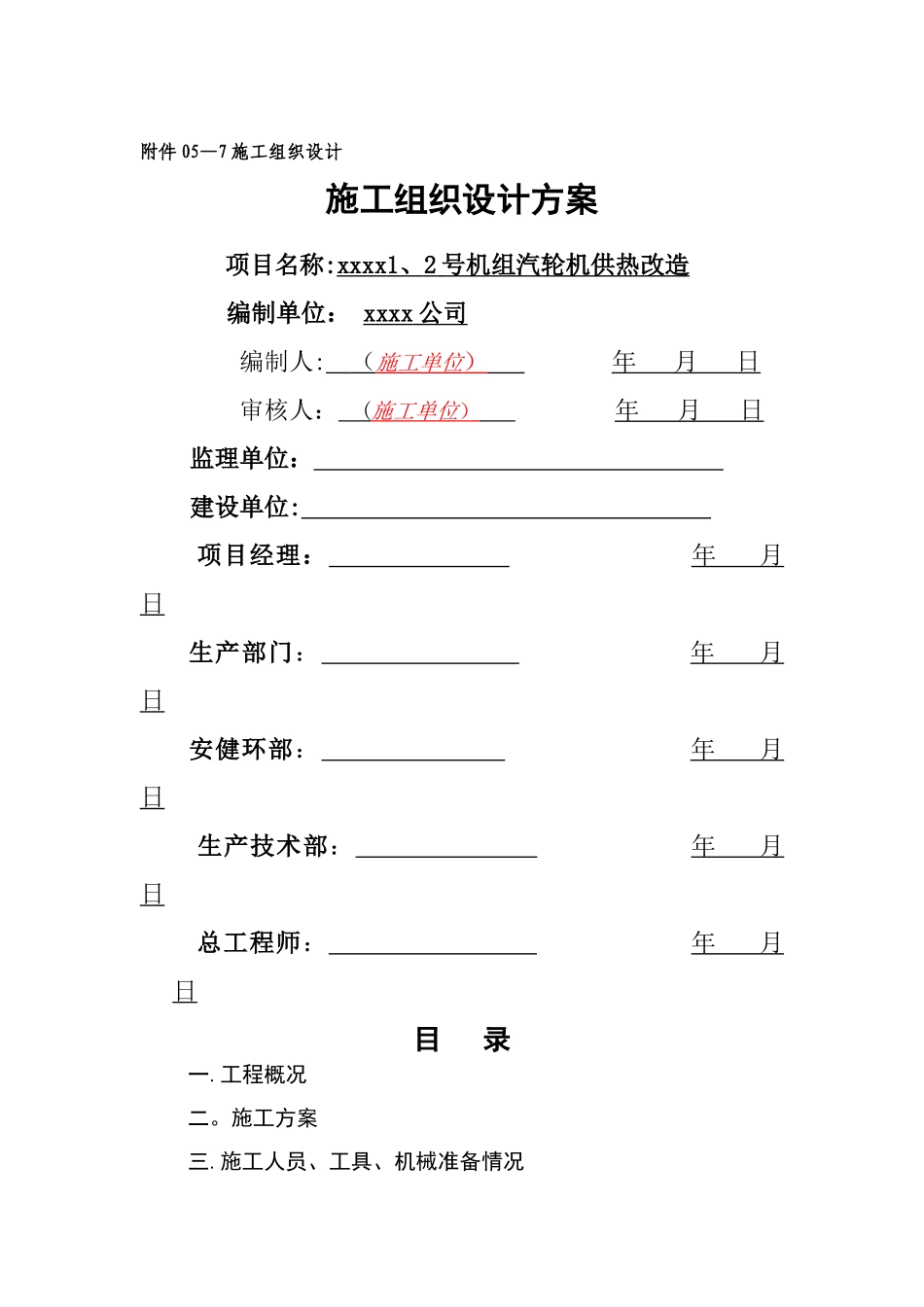

附件 05—7 施工组织设计施工组织设计方案 项目名称:xxxx 1 、 2 号机组汽轮机供热改造 编制单位： xxxx 公司 编制人: （ 施工单位 ） 年 月 日 审核人： ( 施工单位 ） 年 月 日 监理单位： 建设单位: 项目经理： 年 月 日生产部门： 年 月 日安健环部： 年 月 日 生产技术部： 年 月 日总工程师： 年 月 日目 录 一.工程概况 二。施工方案 三.施工人员、工具、机械准备情况 四.设备、物资需用及准备情况 五.施工图纸及审定 六。组织措施七。技术措施 八.施工安全措施一、 工程概况xxxx 一期 1、2 号机组供热改造项目，施工工期以 2 号机组连通管及附属设备和供热首站设备安装结束为主线,计划 2024 年 10 月 10 开工,估计工期 51 天。具体施工项目内容如下：1)供热系统热网循环水泵、疏水泵、电机及其起吊装置安装;疏水管道、阀门、吊装装置安装；热网加热器安装；抽汽管道及其阀门安装;热网循环水管道的安装；滤水器安装；主机连通管改造安装。以及设备管道支吊架、阀门、保温、外护、油漆等辅助设施安装及施工；相应的电气、热控设备安装施工；单机调试、分系统调整试、整套调整及试运.2）一期汽机主厂房屋顶,东、西墙与风机检修通道之间各安装一排天窗，每排 17 组，每组两套天窗，共计 68 套；中间部位安装 14 组，每组两套，共计28 套。总共增加 96 套。二、 施工技术方案2。1 机务专业施工方案2。1。1 热网加热器安装1）安装前准备:基础验收并凿毛配置垫铁，拆除阻碍穿装的 A 列墙面及暖气管道。2）布置拖运场地：从加热器基础到 A 列墙面之间铺设道木，道木上铺设钢轨，钢轨上沿高度高于基础面。制作拖运底排并安装好，与热网加热器固定牢靠。见下图3）加热器吊装：吊装采纳 120t 汽车吊吊装。吊车站位见下图4）加热器吊装：（1）先将加热器吊起 100mm,全面检查吊装系统，若水平偏差较大则放下调整,同时检查钢丝绳、卡环等吊具的情况，检查确认无误后方可进行正式起吊.（2）吊车缓慢起钩并转杆至加热器底部拖排越过热网站铺设好的钢轨后停止起升，转杆将加热器送入热网站,使底部拖排铁鞋落在钢轨上.挂好拖运倒链后缓慢松吊装倒链,同时打拖运倒链使加热器向热网站内部移动，此时热网加热器重量由热网站平台和吊车共同承担。在此过程中吊车随着调整,保持热网加热器的水平。（3）当热网加热器重心进入热网站后吊车缓慢松钩，同时继续打倒链将热网加热器...
