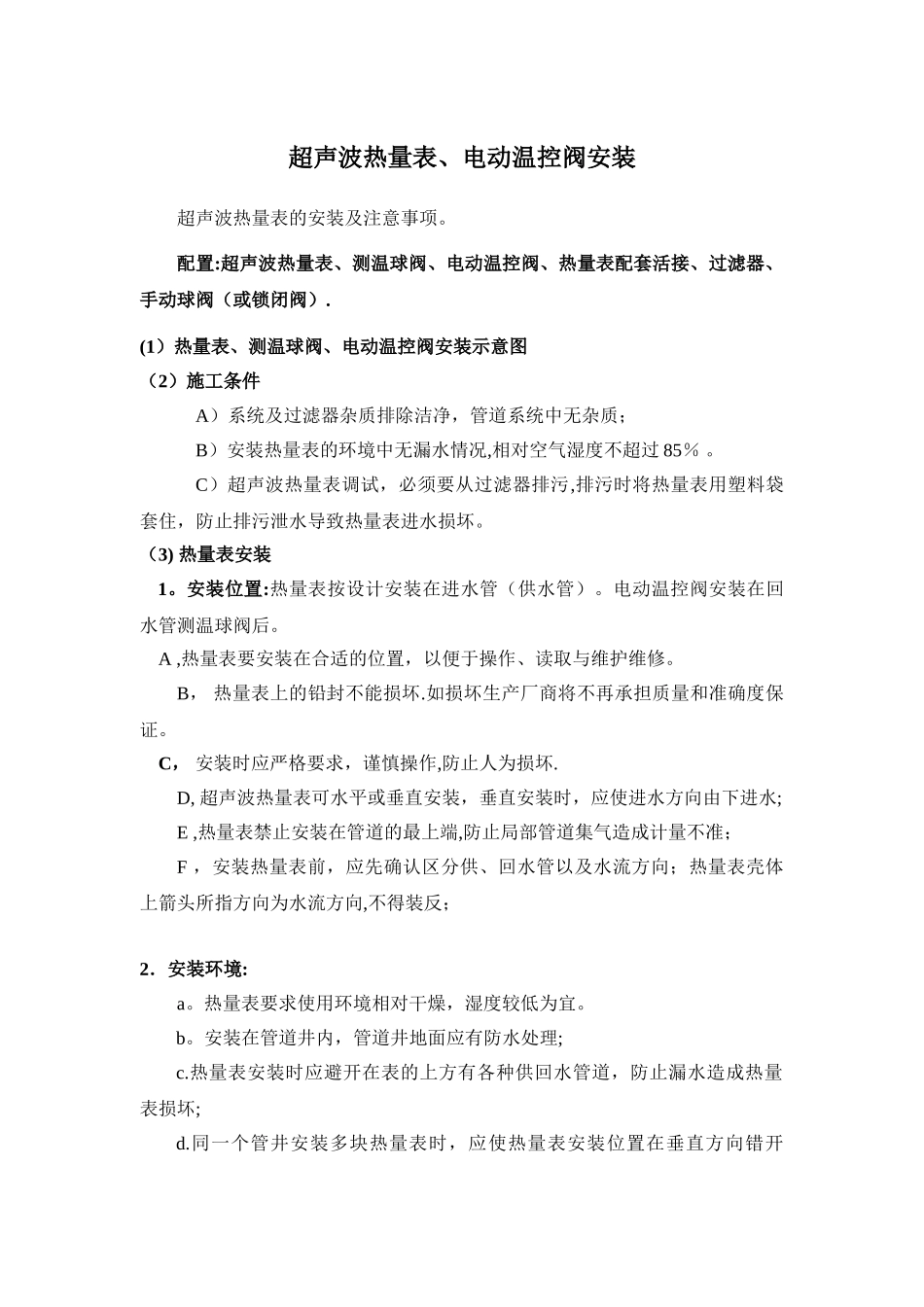

超声波热量表、电动温控阀安装超声波热量表的安装及注意事项。配置:超声波热量表、测温球阀、电动温控阀、热量表配套活接、过滤器、手动球阀（或锁闭阀）.(1）热量表、测温球阀、电动温控阀安装示意图（2）施工条件A）系统及过滤器杂质排除洁净，管道系统中无杂质；B）安装热量表的环境中无漏水情况,相对空气湿度不超过 85％ 。C）超声波热量表调试，必须要从过滤器排污,排污时将热量表用塑料袋套住，防止排污泄水导致热量表进水损坏。（3) 热量表安装1。安装位置:热量表按设计安装在进水管（供水管）。电动温控阀安装在回水管测温球阀后。 A ,热量表要安装在合适的位置，以便于操作、读取与维护维修。B， 热量表上的铅封不能损坏.如损坏生产厂商将不再承担质量和准确度保证。 C， 安装时应严格要求，谨慎操作,防止人为损坏.D, 超声波热量表可水平或垂直安装，垂直安装时，应使进水方向由下进水;E ,热量表禁止安装在管道的最上端,防止局部管道集气造成计量不准；F ，安装热量表前，应先确认区分供、回水管以及水流方向；热量表壳体上箭头所指方向为水流方向,不得装反；2．安装环境:a。热量表要求使用环境相对干燥，湿度较低为宜。b。安装在管道井内，管道井地面应有防水处理;c.热量表安装时应避开在表的上方有各种供回水管道，防止漏水造成热量表损坏;d.同一个管井安装多块热量表时，应使热量表安装位置在垂直方向错开（相互平行或并排），避开上下叠加的安装方式造成上面漏水下面进水的结果；3．热量表的搬运及拿放：热量表属于比较贵重精密仪表，拿起放下时必须小心a.轻拿轻放,避开碰撞；b。禁止提拽表头、传感器线;禁止挤压测温探头；c.严禁靠近较高温度热源如电气焊，防止电池爆炸伤人以及损坏仪表;4。 热量表温度传感器的安装方式:热量表的温度传感器共有两只（进水和回水），安装时应将红色标签的温度传感器安装在进水管上（通常在表体测温孔内）,另一只兰色标签的温度传感器安装在回水管上，安装温度传感器的步骤为：a)取下温度传感器上的防水胶圈塞进侧温座孔内;b)再将温度传感器装进测温座孔并上紧（以防止漏水或未经许可的人员打开)；c)假如温度传感器上的密封胶圈丢失可用水暖施工中的生料带代替以达到密封效果；5。热量表温度传感器线长和进、回水管距离关系:户用热量表的温度传感器标准线长为 1.5 米，管网用热量表温度传感器线长3 米。假如安装时出现特别情况也可根据实际长度对其加长，但必须由厂家加工在，否则加长...
