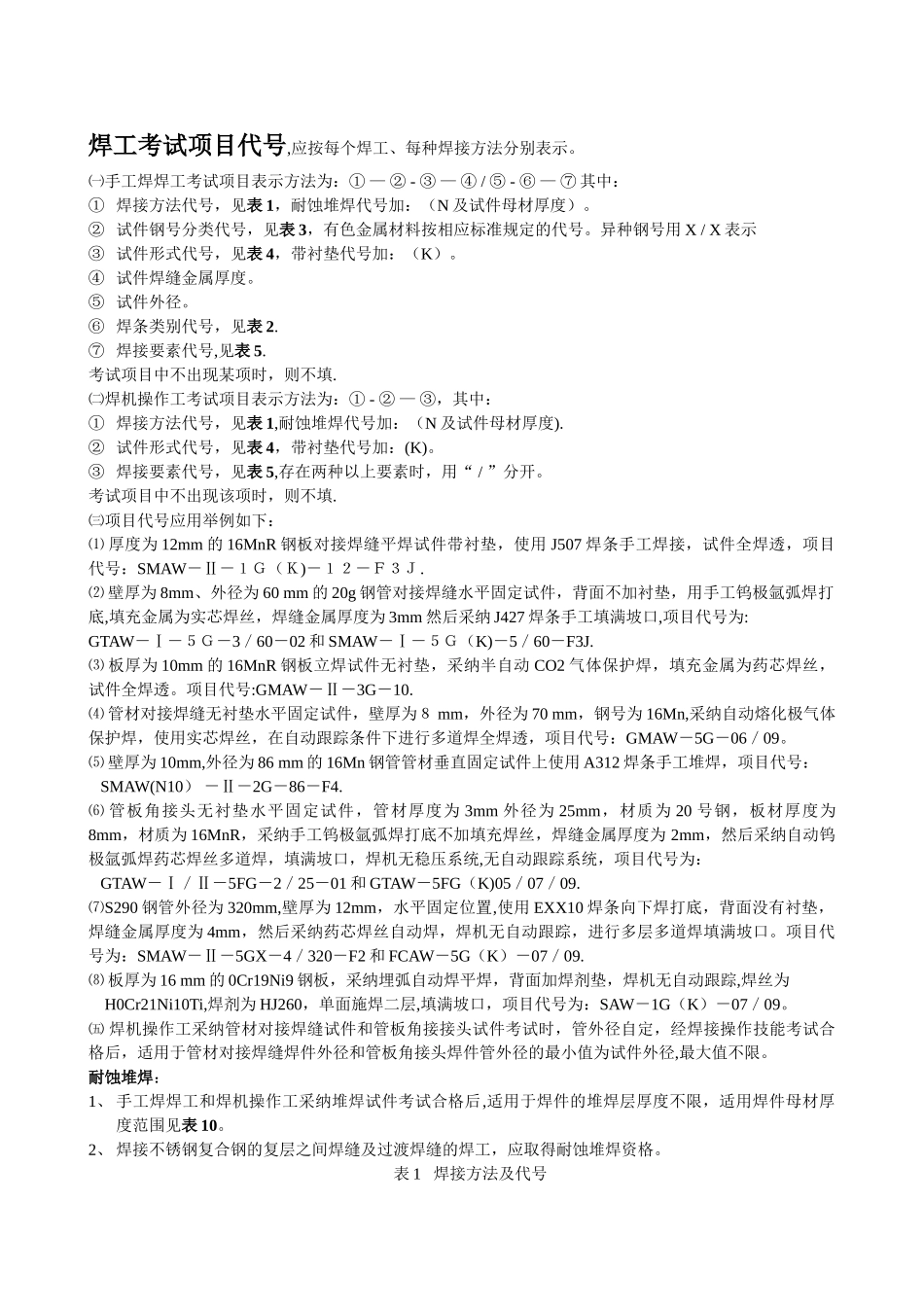

焊工考试项目代号

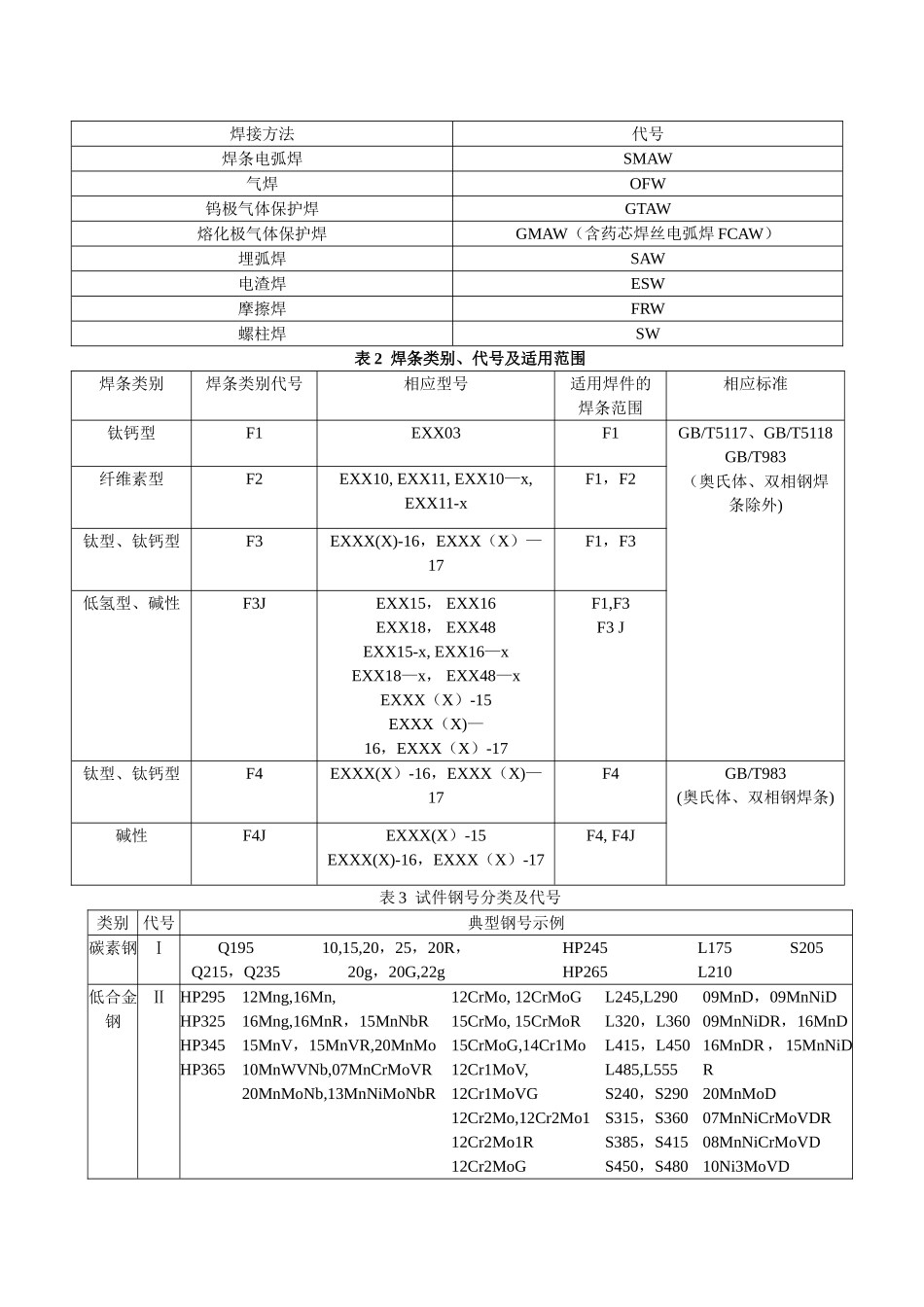

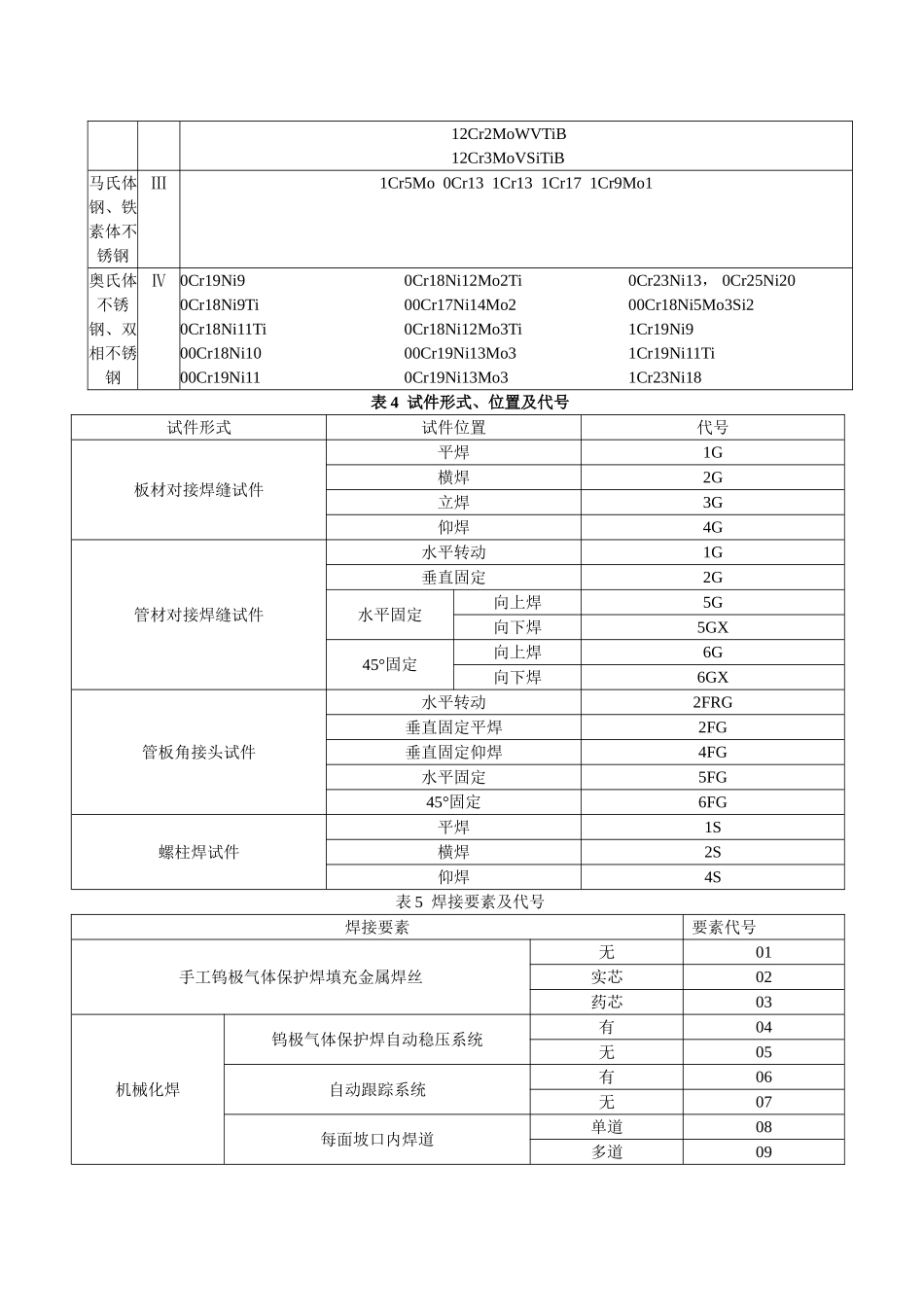

焊工考试项目代号,应按每个焊工、每种焊接方法分别表示。㈠手工焊焊工考试项目表示方法为：① — ② - ③ — ④ / ⑤ - ⑥ — ⑦ 其中：① 焊接方法代号，见表 1，耐蚀堆焊代号加：（N 及试件母材厚度）。② 试件钢号分类代号，见表 3，有色金属材料按相应标准规定的代号。异种钢号用 X / X 表示③ 试件形式代号，见表 4，带衬垫代号加：（K）。④ 试件焊缝金属厚度。⑤ 试件外径。⑥ 焊条类别代号，见表 2.⑦ 焊接要素代号,见表 5.考试项目中不出现某项时，则不填.㈡焊机操作工考试项目表示方法为：① - ② — ③，其中：① 焊接方法代号，见表 1,耐蚀堆焊代号加：（N 及试件母材厚度).② 试件形式代号，见表 4，带衬垫代号加：(K)。③ 焊接要素代号，见表 5,存在两种以上要素时，用“ / ”分开。考试项目中不出现该项时，则不填.㈢项目代号应用举例如下：⑴ 厚度为 12mm 的 16MnR 钢板对接焊缝平焊试件带衬垫，使用 J507 焊条手工焊接，试件全焊透，项目代号：SMAW－Ⅱ－１Ｇ（Ｋ)－１２－Ｆ３Ｊ.⑵ 壁厚为 8mm、外径为 60 mm 的 20g 钢管对接焊缝水平固定试件，背面不加衬垫，用手工钨极氩弧焊打底,填充金属为实芯焊丝，焊缝金属厚度为 3mm 然后采纳 J427 焊条手工填满坡口,项目代号为:GTAW－Ⅰ－５Ｇ－3／60－02 和 SMAW－Ⅰ－５Ｇ（K)－5／60－F3J.⑶ 板厚为 10mm 的 16MnR 钢板立焊试件无衬垫，采纳半自动 CO2 气体保护焊，填充金属为药芯焊丝，试件全焊透。项目代号:GMAW－Ⅱ－3G－10.⑷ 管材对接焊缝无衬垫水平固定试件，壁厚为８ mm，外径为 70 mm，钢号为 16Mn,采纳自动熔化极气体保护焊，使用实芯焊丝，在自动跟踪条件下进行多道焊全焊透，项目代号：GMAW－5G－06／09。⑸ 壁厚为 10mm,外径为 86 mm 的 16Mn 钢管管材垂直固定试件上使用 A312 焊条手工堆焊，项目代号： SMAW(N10） －Ⅱ－2G－86－F4.⑹ 管板角接头无衬垫水平固定试件，管材厚度为 3mm 外径为 25mm，材质为 20 号钢，板材厚度为8mm，材质为 16MnR，采纳手工钨极氩弧焊打底不加填充焊丝，焊缝金属厚度为 2mm，然后采纳自动钨极氩弧焊药芯焊丝多道焊，填满坡口，焊机无稳压系统,无自动跟踪系统，项目代号为： GTAW－Ⅰ／Ⅱ－5FG－2／25－01 和 GTAW－5FG（K)05／07／09.⑺S290 钢管外径为 320mm,壁厚为 12mm，水平固定位置,使用 EXX10 焊条向下焊打底，背面没有衬...
