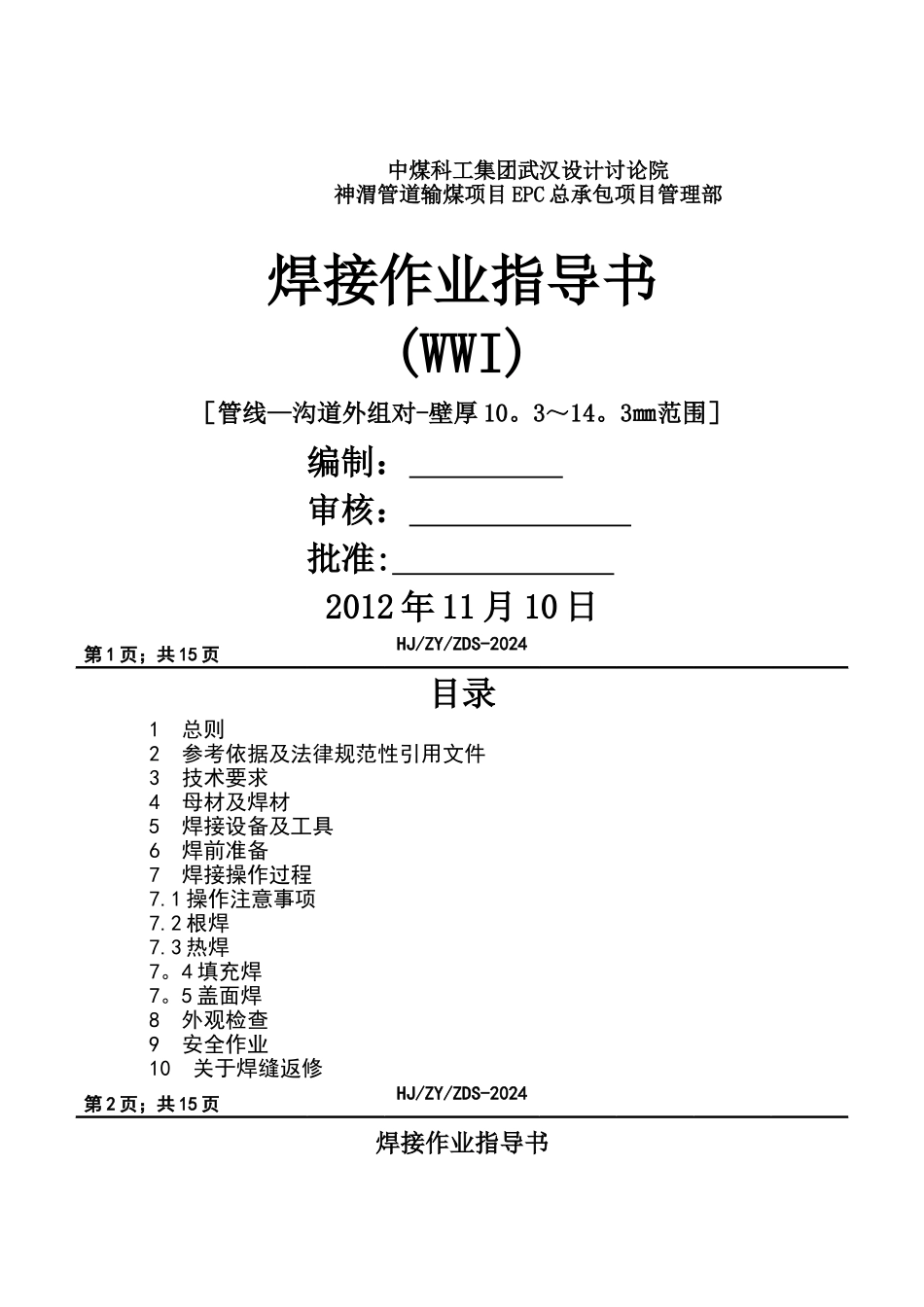

中煤科工集团武汉设计讨论院神渭管道输煤项目 EPC 总承包项目管理部焊接作业指导书(WWI)［管线—沟道外组对-壁厚 10。3～14。3㎜范围］编制： 审核： 批准: 2012 年 11 月 10 日第 1 页；共 15 页HJ/ZY/ZDS-2024目录1 总则2 参考依据及法律规范性引用文件3 技术要求4 母材及焊材5 焊接设备及工具6 焊前准备7 焊接操作过程7.1 操作注意事项7.2 根焊7.3 热焊7。4 填充焊7。5 盖面焊8 外观检查9 安全作业10 关于焊缝返修第 2 页；共 15 页HJ/ZY/ZDS-2024焊接作业指导书作业对象：陕西神渭输煤管道安装作业项目：Φ559×δ㎜、Φ610×δ㎜壁厚范围的管子组对(SMAW＋FCAW)焊接项目代号:SMAW—FeⅡ—5GX—10。3/610-Fef2 和 FCAW- FeⅡ—5GX（K)—07/09/20项目代号:SMAW—FeⅡ—5GX-11。1/610—Fef2 和 FCAW— FeⅡ—5GX(K)—07/09/20项目代号:SMAW-FeⅡ—5GX—11.9/610-Fef2 和 FCAW— FeⅡ-5GX(K)-07/09/20项目代号：SMAW-FeⅡ—5GX-12.7/610-Fef2 和 FCAW— FeⅡ—5GX（K）—07/09/20项目代号:SMAW-FeⅡ-5GX—14.3/610-Fef2 和 FCAW— FeⅡ—5GX（K）—07/09/20焊接方法：焊条电弧焊(SMAW）根焊（打底焊道），熔化极药芯焊丝半自动(FCAW）热焊、填充、盖面下向焊。1 总则1.1 为了保证输煤管道的焊接质量，指导现场安装焊接机组清理、打磨、对口、点固焊、预热及施焊作业，特制定本“焊接作业指导书（WWI)"以下简称。1.2 本“(WWI）”是依据“焊接工艺评定报告（PQR）”编制的操作细则性作业文件，是焊工施焊时使用的作业指导书,可保证施工时质量的再现性。1.3 本“（WWI）”适用于输煤管道 Ф610㎜、Ф559㎜管线（沟道外)组对连接的施焊作业，其它管径或焊接方法以及在沟道内（断点连头）组对焊接的“（WWI）”另行编制.1。4 本输煤管道的焊接，除应执行本“管理部"所编制的“（WWI)"规定外，尚应符合国家现行有关标准、法律规范的规定，以及设计图纸的技术要求。1.5 本“（WWI）”自 2012 年 10 月 30 日发布起，将在全神渭管道输煤项目 EPC 项目管理部(分包方)施工单位范围内推举执行。1。6 本“（WWI)"由神渭管道输煤项目 EPC 项目管理部工程部负责解释.2 参考依据及法律规范性引用文件。下列文件中的内容通过本“（WWI）”的引用而成为本文件内容,凡是注日期的引用文件，其随后的修改单(不包括勘误的内容)或修订版均不适用于“（WWI）”。然而,鼓舞依据本“(WWI）”达成共识...
